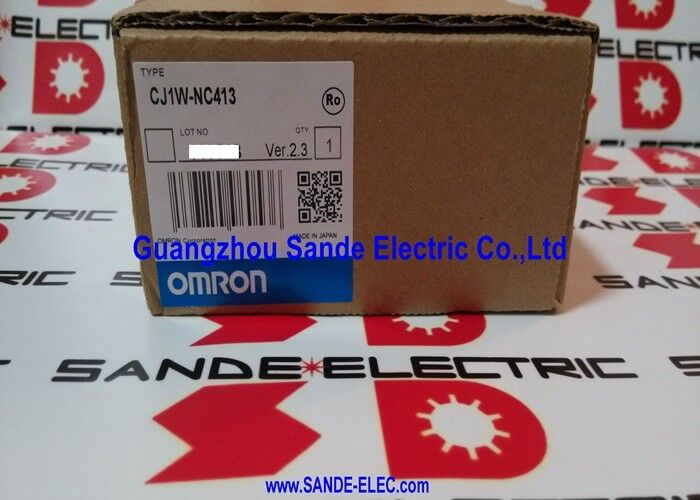

OMRON PLC NC Birimi CJ1W-NC413 CJ1W-NC413 CJ1WNC413

Omron CJ1W-NC413 4 Eksenli Konum Kontrol Ünitesi

Genel Bakış

Parça Numarası CJ serisi PLC platformu için G/Ç Sistemi için kullanılır. Omron'un yayınladığı verilerde bu ünite Genişletme Birimi Tipi olarak tanımlanır ve 4 darbe çıkış kanalıFCN konnektörlerimaksimum 500 kHz darbe çıkış frekansı özelliklerine sahiptir ve 4 adede kadar PTP eksenini kullandığını da göstermektedir.

Aynı veriler, RS-422 hat sürücüsü, NPN, PNP ve gerilimsiz sinyaller dahil olmak üzere çeşitli dijital giriş türlerini kabul ettiğini, NPN açık-toplayıcı darbe çıkışları kullandığını da göstermektedir.

Bu ünitenin gerçek makine kontrolünde değerli olmasını sağlayan şey, basit bir darbe treni konumlandırma platformu olarak rolüdür.

Omron, CJ1W-NC_3 ailesini darbe treni çıkışlı noktasal konumlandırma denetleyicisi olarak tanımlar ve yamuk veya S eğrisi hızlanma/yavaşlama, doğrudan merdiven konumlandırma komutları, konum ve hız kontrolü, doğrusal enterpolasyon ve belleğe dayalı konumlandırma verilerini

destekler.

Bu, daha karmaşık bir hareket ağı mimarisine geçmeden deterministik step veya servo konumlandırma gerektiren makinelerde çok pratik bir yer bulmasını sağlar.

150 g

Uygulama DeğeriCJ1W-NC413, indeksleme makineleri, transfer üniteleri, kompakt paketleme ekipmanları, alma-yerleştirme sistemleri ve basit koordineli eksen uygulamaları

için uygundur; bu uygulamalarda zaten bir CJ serisi PLC mevcutsa ve darbe treni hareketi tercih edilen kontrol yöntemiyse.

Tek bir özel G/Ç yuvasından dört eksen sağladığı için, birkaç bağımsız konumlandırma kanalının ayrı hareket donanımlarına bölünmek yerine PLC mantığıyla sıkı bir şekilde entegre kalması gereken yerlerde özellikle kullanışlıdır.

Bu, modülün yayınlanmış dört eksenli, 500 kHz darbe çıkış yapısı ve CJ hareket ailesi açıklamasına dayanan bir mühendislik çıkarımıdır.

Ayrıca kurulu sistemlerde iyi bir değiştirme değerine sahiptir.

Bir kabinet orijinal olarak bir CJ1W-NC413 etrafında inşa edildiğinde, aynı modülü eşleştirmek genellikle orijinal eksen tahsisini, saha konnektör düzenini ve PLC tarafındaki hareket programlama yaklaşımını, hareket bölümünü yeniden tasarlamaktan çok daha az çabayla korur.

Bakım çalışmalarında, üretim ortasında daha yeni bir platform benimsemektense bu süreklilik genellikle daha kullanışlıdır.

Bu, modülün CJ hareket ürün hattındaki tanımlanmış rolüyle desteklenen bir mühendislik çıkarımıdır.

Değiştirme ve Seçim PerspektifiDeğiştirme çalışmaları için CJ1W-NC413, yalnızca CJ ailesi adıyla değil, eksen sayısı, darbe çıkış tipi, giriş sinyal formatı ve konnektör stili

ile eşleştirilmelidir.Yayınlanmış spesifikasyonlar FCN konnektörleri, iki G/Ç konnektörü ve açık toplayıcı darbe çıkışı

gösterdiğinden, bu ayrıntılar saha kablolaması ve sürücü uyumluluğu için doğrudan önemlidir.

Darbe treni hareket sistemlerinde, tam eşleştirme genellikle gereksiz başlangıç değişikliklerini önler ve orijinal makine davranışını daha güvenilir bir şekilde korur.

SSS
S1: CJ1W-NC413 ne tür bir modüldür?CJ serisi PLC platformu için 4 eksenli bir konum kontrol ünitesidir

.

Pratik olarak, genel bir G/Ç dilimi olarak hareket etmek yerine bir CJ PLC'ye darbe treni hareket yeteneği ekler.
S2: Ne tür hareket uygulamaları için en uygundur?İndeksleme, transfer, besleyici hareketi ve darbe çıkışının amaçlanan kontrol yöntemi olduğu çok eksenli konumlandırma gibi noktasal konumlandırma görevleri

için uygundur.

Omron'un yayınlanmış aile açıklaması ayrıca yamuk veya S eğrisi hızlanma/yavaşlama, doğrudan merdiven konumlandırma ve enterpolasyon fonksiyonlarını vurgular; bunlar kompakt makine hareketi kullanımlarıyla iyi uyum sağlar.
S3: 500 kHz darbe hızı neden önemlidir?

Darbe frekansı, darbe treni sisteminde hareket ekseninin ne kadar hassas ve ne kadar hızlı sürülebileceğini doğrudan etkilediği için.

500 kHz sınıfı bir çıkış, modüle daha düşük hızlı hareket ünitelerinden daha hızlı veya daha hassas konumlandırma görevlerini yerine getirme olanağı tanır. Bu, yayınlanmış maksimum darbe çıkış spesifikasyonuna dayanan bir mühendislik çıkarımıdır.
S4: Bu üniteyi değiştirirken tam çıkış tipi neden önemlidir?

Bağlı sürücüler ve saha kablolaması belirli bir elektriksel arayüz etrafında inşa edildiği için.CJ1W-NC413 NPN açık toplayıcı darbe çıkışı

kullanır, bu nedenle yanlış darbe çıkış stiliyle değiştirmek, hareket donanımının komutları nasıl aldığı konusunda değişikliklere neden olabilir.
S5: Sipariş vermeden önce ne kontrol edilmelidir?

Kurulu parça numarası, kontrol edilen eksen sayısı, gerekli giriş/çıkış sinyal tipleri ve kabin içinde zaten kullanılan FCN konnektör düzeni kontrol edilmelidir.
