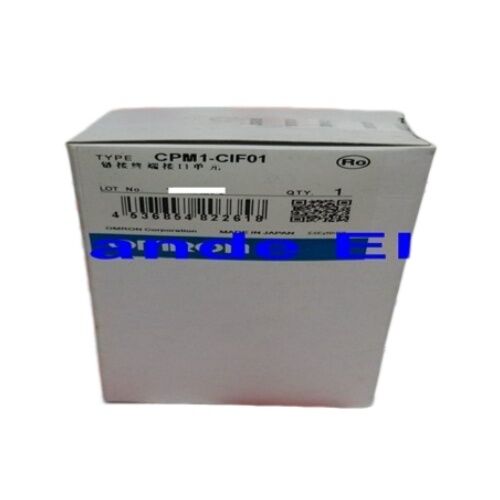

Omron CPM1-CIF01 İletişim Modülü CPM1-CIFO1

Omron CPM1-CIF01∙ Periferik Port RS-232C Adaptörü ∙ CPM1 / CPM1A / CPM2A / SRM1 / Anahtar Bağlantısı + Programlama / XW2Z Kablo Kombinasyonları

Parça numarası:CPM1-CIF01

Üreticisi:Omron Corporation (Japonya)

Bilgisayar tarafı bağlantısı:D-alt 9-pin (RS-232C)

Kablo kombinasyonları:

• XW2Z-200S-CV (2m) / XW2Z-500S-CV (5m) standard PC COM port bağlantısı için
• XW2Z-200S-V (2m) / XW2Z-500S-V (5m) ?? alternatif bağlantı düzenlemesi

CPM1-CIF01'in Gerçekte Ne Yaptığı

CPM1/CPM1A/CPM2A PLC'leri, TTL mantıksal seviyelerde çalışan bir çevresel port üzerinden iletişim kurar.Standart PC seri bağlantı noktaları ve USB-serial adaptörleri RS-232C seviyelerinde çalışır.Bunlar seviye dönüştürücü olmadan uyumlu değil.

CPM1-CIF01, PLC'nin çevresel bağlantı noktasına bağlanır, TTL sinyali seviyesini RS-232C'ye dönüştürür.ve bir PC seri arayüzü kabul eden bir D-altı 9 pinli erkek konektör sunuyorBu adaptör (veya eşdeğer) olmadan, CX-Programmer veya SYSMAC-CPT çalışan bir PC'den PLC'nin program bağlantı noktasına doğrudan bir yol yoktur.CPM1-CIF01, bağlantıyı mümkün kılan fiziksel arayüzdür..

Ana Özellikler

Kablo Seçimi Hangi XW2Z Kablosu Kullanılır

CV tipi kablolar (XW2Z-xxxS-CV) Omron'un PC-CPM1A/CPM2A programlaması için CPM1-CIF01 üzerinden kullanılan standart bağlantı şemalarında belirtilmiştir.Sipariş vermeden önce kurulu PLC modeli için Omron bağlantı kılavuzundan belirli kablo kombinasyonunu doğrulaştırın. Doğru kombinasyon PLC türüne ve PC arayüzüne bağlıdır.

Uygulama Senaryoları

Programın ilk kullanıma sunulması:CPM1-CIF01'i CPM1A çevresel bağlantı noktasına bağlayın, XW2Z-200S-CV kablosunu PC COM bağlantı noktasına (veya USB-serial adaptörüne) bağlayın, CX-Programmer'ı açın,uygun baud hızında doğru COM portunu seçin, ve program indirmek için internete git.

Alan hatası teşhisi:CPM2A donanımlı bir makine üretim sırasında beklenmedik bir arıza geliştirir. CPM1-CIF01 ve kablo üzerinden dizüstü bilgisayarı bağlayın, CX-Programmer'da çevrimiçi olun,ve makine durdurmadan gerçek zamanlı olarak I / O durumları ve veri tablosu değerlerini izlemek.

Host Link HMI bağlantısı:Küçük bir operatör paneli Host Link aracılığıyla iletişim kurar. CPM1-CIF01, panelin seri portu ile PLC'nin çevresel portu arasındaki RS-232C arayüzünü sağlar.Panel'in PLC veri adreslerini okumasını ve yazmasını sağlayan.

Bakım kiti yedek:CPM1A ve CPM2A sistemleri dünya çapında kullanılmaya devam ediyor.CPM1-CIF01'i bakım kitinde tutmak, uzak bir makine konumunda acil durum programına erişmeye ihtiyaç duyulduğunda bir kaynak almanın gecikmesini ortadan kaldırır..

Sık Sorulan Sorular

S1: Bir kabloyu doğrudan PLC'ye bağlamak yerine neden ayrı bir adaptöre ihtiyaç var?

CPM1 / CPM1A / CPM2A çevresel bağlantı noktası TTL gerilim seviyelerini kullanır (0 5V mantığı). PC RS-232C seri bağlantı noktası ± 3V ila ± 15V sinyal kullanır.Bu seviyeler elektrikli olarak uyumsuzdur. Bir RS-232C kablosunu TTL çevresel bağlantı noktasına doğrudan bağlamak güvenilir olmayan veya hiçbir iletişim üretmez.CPM1-CIF01, iki standart arasında voltaj dönüşümünü gerçekleştirir.

S2: Standart bir dizüstü bilgisayar PC COM bağlantısı için hangi kablo doğru?

XW2Z-200S-CV (2m) veya XW2Z-500S-CV (5m) CPM1-CIF01 üzerinden PC AT uyumlu D-sub 9 pinli seri port bağlantıları için Omron'un standart bağlantı diyagramlarında belirtilmiştir.Sanal bir COM portu sunan USB-serial adaptörler için, aynı kablolar uygulanır ′′ adaptör PC'ye standart bir COM portu olarak görünür. Kablo uzunluğunu dolap düzenine göre seçin.

S3: Hangi programlama yazılımı CPM1-CIF01 üzerinden bağlanır?

CX-Programmer (Omron'un CX-One yazılım paketi'nin bir parçası) CPM1, CPM1A ve CPM2A PLC'leri için mevcut programlama ortamıdır.RS-232C bağlantı tipi, ve baud oranını PLC'nin çevresel port yapılandırmasına (genellikle CPM1A/CPM2A için 9600 baud) uymaya ayarlayın.

S4: CPM1-CIF01, belirli CPM modelleri için özel mi, yoksa genel olarak uyumlu mu?

CPM1-CIF01, CPM1, CPM1A, CPM2A ve SRM1 ile ilgili denetleyici aileleri ile uyumludur. Bunların hepsi aynı çevresel port bağlantısını ve TTL sinyal seviyesini paylaşır.Farklı port yapılandırmalarını kullanan CJ serisi veya diğer Omron PLC aileleriyle uyumlu değildir. Omron bağlantı belgelerinden belirli kurulu PLC modeliyle uyumluluğu onaylayın.

S5: CPM1-CIF01 nereden geliyor?

Omron'un yetkili dağıtım ağı aracılığıyla (yeni eski stoklar için) ve Omron'un eski aksesuarları sonrası pazarı aracılığıyla endüstriyel otomasyon parçaları tüccarları ve fazlalık tedarikçileri.Uygun XW2Z kablo montajını sırayla ekleyin. Doğru kablo olmadan adaptör tek başına PC-PLC iletişim yolunu tamamlamaz.. Kurulu PLC modeli için Omron bağlantı kılavuzundan kablo türünü kontrol edin.
