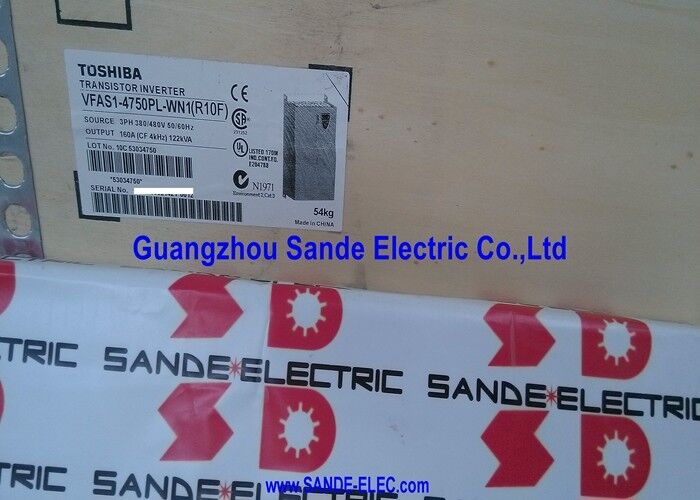

Toshiba Inverter VFAS1-4750PL-WN1 Toshiba Transistor Inverter VFAS14750PLWN1 Hızlı Nakliye

VFAS1-4750PL-WN1 | Toshiba Tosvert VF-AS1 İnvertör — 75kW / 400V / 160A / 3 Fazlı / CT ve VT Modu / Pompalar / Fanlar / Konveyörler

VF-AS1 Serisi — Yüksek Performanslı Genel Amaçlı Sürücü

Tosvert VF-AS1, Toshiba'nın genel amaçlı değişken frekanslı sürücü platformudur ve düşük kilovattan yüksek kapasiteli endüstriyel kurulumlara kadar geniş bir güç aralığını kapsar. VFAS1-4750PL-WN1, 400V sınıfı aralığında 75kW noktasında yer alır; sirkülasyon pompaları, yüksek hacimli fanlar ve yüklü konveyör sistemleri de dahil olmak üzere orta ila büyük proses ekipmanlarını kapsayan bir kapasitedir.

VF-AS1 hem CT (Sabit Tork) hem de VT (Değişken Tork) kontrol modlarını destekler. CT modu, konveyörler, kompresörler, pozitif deplasmanlı pompalar gibi hız aralığında tam tork gerektiren yükler içindir. VT modu, gerekli torkun hız arttıkça düştüğü santrifüj yükleri (fanlar ve santrifüj pompalar) içindir. Doğru modun seçilmesi, bağlı yük tipi için sürücünün termal yönetimini ve çıkış özelliklerini optimize eder.

Temel Özellikler

Endüstriyel Prosesler için Hız ve Tork Kontrolü

Değişken frekanslı bir sürücü, çıkış frekansını ve voltajını ayarlayarak motor hızını kontrol eder. VFAS1-4750PL-WN1, motoru sıfıra yakın hızdan maksimum nominal hıza kadar yumuşak hızlanma ve yavaşlama rampalarıyla kontrol ederek doğrudan hat üzerinde başlatmanın mekanik stresini ortadan kaldırır.

Pompa uygulamalarında değişken hız kontrolü, akış kontrol mekanizması olarak kısma valflerinin yerini alır. Bir pompayı %70 hızda çalıştırmak, tam hızda kısılmış çalışmaya kıyasla gücün yaklaşık %34'ünü kullanır; enerji tasarrufu, hız oranının küpüyle orantılıdır. Sürekli çalışan büyük pompalar ve fanlar için enerji tüketimindeki bu azalma, sürücü kurulumunun temel ekonomik gerekçesini temsil eder.

75kW çıkışta VFAS1-4750PL-WN1, endüstriyel su besleme pompaları, HVAC klima santralleri, proses havalandırma fanları ve orta görev konveyör tahrik sistemleri için uygun motor boyutlarını kapsar.

Uygulama Senaryoları

Proses suyu besleme pompası:Belediyenin su işleri pompa istasyonunda üç adet 75 kW'lık santrifüj pompa paralel olarak çalıştırılmaktadır. Her pompa bir VFAS1-4750PL-WN1 tarafından kontrol edilir ve bu sayede istasyonun, pompaları açıp kapamak yerine hızı değiştirerek pompa çıkışını talebe göre eşleştirmesine olanak sağlanır.

Endüstriyel havalandırma fanı:Büyük bir proses tesisi havalandırma fanı, farklı üretim modları için değişken hava akışı gerektirir. 75 kW'lık sürücü, damper kontrollü sabit hızlı motorun yerini alır; fan hızı doğrudan değiştirilerek damper kayıpları ortadan kaldırılır.

Konveyör sürücüsü:Dökme malzeme taşıma sistemindeki 75kW'lık konveyör tahriki, tam yük altında sorunsuz çalıştırma gerektirir. CT modundaki VFAS1-4750PL-WN1, hareketsiz durumdayken kontrollü hızlanma sağlayarak başlatma sırasında kayış sarsıntısını ve mekanik şoku ortadan kaldırır.

SSS

S1: VFAS1-4750PL-WN1'deki "WN1" son eki neyi belirtir?

VF-AS1 parça numarasındaki son ek kodları, muhafaza tipi, filtre seçenekleri ve bölgesel özellik çeşitleri gibi yapılandırma seçeneklerini gösterir. "WN1" son eki, muhafaza ve filtreleme seçenekleri de dahil olmak üzere bu özel ünitenin özel konfigürasyonunu belirtir. Değiştirme veya eşdeğer bir seçim gerektiğinde tam yapılandırmayı Toshiba VF-AS1 ürün seçim kılavuzuna göre doğrulayın.

S2: VFAS1-4750PL-WN1 için CT ve VT modu arasındaki fark nedir?

CT (Sabit Tork) modu, konveyörler, kompresörler, pozitif deplasmanlı pompalar gibi tüm hızlarda tam tork gerektiren yükler için seçilir. VT (Değişken Tork) modu, tork talebinin kare kanun olarak hızla birlikte düştüğü santrifüj yükleri (fanlar ve santrifüj pompalar) içindir. Uygun bir yükte VT modunun seçilmesi, tam hızda daha yüksek sürekli akıma olanak tanır; merkezkaç yükünde CT'yi seçmek güvenlidir ancak daha muhafazakar CT termal değerini kullanır.

S3: VFAS1-4750PL-WN1 için hangi giriş güç kaynağı gereklidir?

Sürücü, 50Hz veya 60Hz'de 400–480V aralığında 3 fazlı bir AC kaynağı gerektirir. 400V nominal, IEC standart endüstriyel kaynakları (380V/400V/415V Avrupa/Asya ağları) kapsar. 480V ucu, Kuzey Amerika ve bazı Asya 460V/480V kaynaklarını kapsar. Yerel elektrik yasalarına uygun olarak, doğru değere sahip bir ana devre kesici veya sigortalı bağlantı kesme anahtarı sürücünün yukarı akışına monte edilmelidir.

S4: VFAS1-4750PL-WN1 yerleşik bir frenleme direnci içeriyor mu?

75kW'lık VF-AS1'de yerleşik bir fren direnci yoktur. Yüksek ataletli yükler veya kontrollü iniş gerektiren dikey yükler gibi aktif yavaşlama frenlemesi gerektiren uygulamalar için harici bir frenleme direnci (75kW varyantı için PBR7-017W3R7 modeli) ve frenleme ünitesi gereklidir. Yavaş yavaş durmanın kabul edilebilir olduğu pompa ve fan uygulamaları için genellikle frenleme direnci gerekli değildir.

S5: VFAS1-4750PL-WN1 ile hangi motor tipleri uyumludur?

VF-AS1, standart 3 fazlı AC endüksiyon motorları için tasarlanmıştır. Sürücünün çıkış özellikleri, uygun gerilim sınıfı için derecelendirilmiş standart IEC veya NEMA endüksiyon motorlarıyla eşleşir. Sabit mıknatıslı senkron motorlar veya özel motor tipleri için VF-AS1'in kontrol algoritması ayarlarıyla uyumluluğu doğrulayın. Motorun nominal akımı sürücünün 160A çıkış değerini aşmamalıdır.
