IC200UDR164-DKC | GE Fanuc VersaMax Mikro PLC — 40×24VDC Giriş / 24 Röle Çıkışı / 120–240VAC / 8 HSC Girişi / RS-232C / 4 Genişletme Ünitesi / Revizyon DKC

Eksiksiz Bir Mikro PLC — Sadece Bir Giriş/Çıkış Modülü Değil

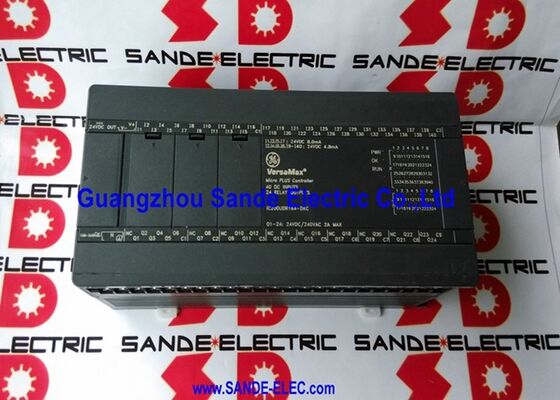

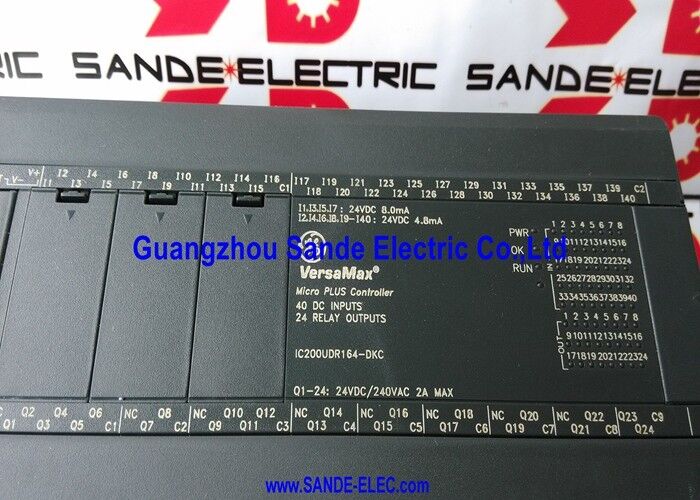

IC200UDR164-DKC, tek bir muhafazada işlemci, güç kaynağı, dijital girişler ve röle çıkışlarından oluşan eksiksiz bir VersaMax Mikro PLC'dir. Bu bağımsız bir G/Ç kartı değildir; yerleşik CPU'ya, program yürütmeye ve saha I/O'ya sahip otonom programlanabilir bir kontrol cihazıdır.

"UDR164" tanımı işlevsel anlam taşır: ünite, 64 nokta formatında 40 DC dijital giriş ve 24 röle çıkışı sağlar (U = VersaMax, D = DC girişi, R = röle çıkışı, 164 = 120/240VAC güç kaynağı ile 64 nokta). DKC son eki, bu spesifik yapının donanım revizyonunu tanımlar.

120–240VAC güç girişinde bu ünite ayrı bir DC güç kaynağı olmadan doğrudan AC şebekesine bağlanır — dahili AC/DC dönüştürücü hem PLC mantığına hem de giriş devrelerine güç sağlar. AC kaynağının birincil güç kaynağı olduğu kabin tasarımları için bu, bir bileşeni ortadan kaldırır.

Temel Özellikler

24 Form C Röle Çıkışı — Karışık Gerilim Saha Kontrolü

24 röle çıkışının her biri bir Form C (SPDT) kontağıdır; normalde açık, normalde kapalı ve ortak terminalleri olan bir geçiş rölesidir. Bu iletişim formu en büyük kablolama esnekliğini sağlar:

Normalde Açık (HAYIR):Standart yük kontrolü — motor marş bobini, solenoid valf, alarm.

Normalde Kapalı (NC):Arıza korumalı uygulamalar — çıkış KAPALI olduğunda enerji verilmesi ve AÇIK konuma getirildiğinde enerjisinin kesilmesi gereken devreler.

Ortak (COM):Rölenin kontak değeri dahilindeki herhangi bir saha besleme voltajını kabul eder. 120VAC yükler, 230VAC yükler ve 24VDC yükler, voltaj eşleştirme donanımı olmadan aynı röle grubuna bağlanır; röle kontağı, PLC kaynağından elektriksel olarak bağımsızdır.

Uygulama Senaryoları

AC ile çalışan kompakt makine panelleri:Ünite doğrudan panelin AC veriyoluna bağlanır. PLC'nin kendisi için 24VDC güç kaynağı modülü gerekmez; yalnızca AC güç altyapısına sahip makineler için panel tasarımını basitleştirir.

Çok bölgeli röle kontrolü:Karışık AC ve DC alan gerilimlerinde motor yolvericileri, valf solenoidlerini ve alarm kontaklarını bağımsız olarak kontrol eden 24 Form C röle — tümü tek bir denetleyici muhafazasından.

Yüksek hızlı üretim sayımı:HSC modunda aynı anda izlenen 8'e kadar sayıcıdan gelen kodlayıcı veya sensör darbeleri. Program, toplu kontrol, uzunluk ölçümü veya hız izleme için her taramada birikmiş sayıları okur.

SSS

S1: "-DKC" düzeltme son eki nedir ve uyumluluğu etkiler mi?

DKC son eki, IC200UDR164'ün spesifik donanım revizyonunu tanımlar. Revizyonlar, aynı işlevsel özellikleri ve program uyumluluğunu korurken bileşen veya üretim güncellemelerini yansıtır. Bir DKC ünitesi, çoğu kurulumda program değişikliği olmadan önceki IC200UDR164 revizyonlarının (AD, CB vb. gibi) yerini alır. Revizyon uyumluluğuyla ilgili endişeleriniz varsa, yüklü programın donanım yazılımı sürümü gereksinimlerini doğrulayın.

S2: IC200UDR164-DKC'ye hangi programlama yazılımı bağlanır?

VersaMax Micro serisi, Proficy Machine Edition (PME) veya önceki Logicmaster yazılımı kullanılarak programlanır. Bağlantı, IC200CBL001 veya eşdeğer bir programlama kablosu kullanılarak yerleşik RS-232C seri bağlantı noktası aracılığıyla yapılır. Proficy Machine Edition, VersaMax Micro platformu için hem Merdiven Diyagramı hem de Talimat Listesi programlama dillerini destekler.

S3: 24 röle çıkışı aynı röleden aynı anda hem NO hem de NC kontakları olarak kullanılabilir mi?

Evet. Her Form C rölesi, terminal şeridinde üç terminalin tümünü (NO, NC ve COM) sağlar. Program röle bobinine komut verir; NO, NC veya her ikisine giden kablolar saha devresinin nasıl tepki vereceğini belirler. Bir röle, tek bir çıkış komutuyla aynı anda bir NO devresini kapatabilir (lambaya enerji vererek) ve bir NC devresini açabilir (bypass'ın enerjisini keserek).

S4: IC200UDR164 ile IC200UDR064 arasındaki fark nedir?

Her ikisi de 40 DC girişli ve 24 röle çıkışlı 64 noktalı VersaMax Mikro PLC'lerdir. Aradaki fark güç kaynağıdır: IC200UDR064, 24VDC giriş gücünü kullanır; IC200UDR164, 120/240VAC kullanır. Diğer tüm işlevsel özellikler (G/Ç sayısı, HSC kapasitesi, röle tipi, genişletme bağlantısı) aynıdır. Paneldeki mevcut besleme voltajına göre seçim yapın.

S5: Röle çıkışları endüktif yük anahtarlamasına karşı korunuyor mu?

Röle kontaklarının kendisi yerleşik bastırma içermez. Endüktif yükler için (motor yolverici bobinler, solenoid valfler), yük boyunca harici bastırma önerilir; AC yükler için bir durdurma ağı veya DC yükler için serbest diyot. Bastırma olmadan, röle açılışındaki geri EMF artışı zamanla kontak ömrünü kısaltır. Anahtarlanan belirli yük türleri için IC200UDR164 kullanım kılavuzundan endüktif yük bastırma gereksinimlerini doğrulayın.
