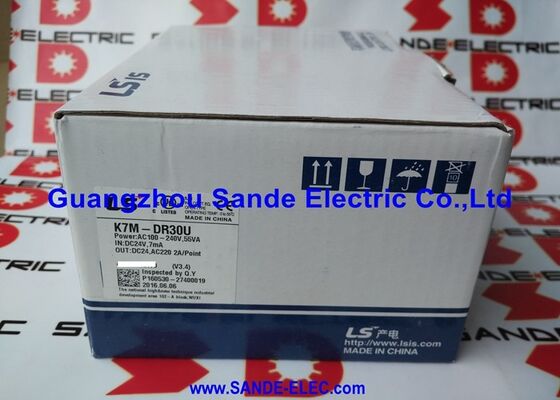

LG LS Programlanabilir Mantık Denetleyicisi K7M-DR30U K7MDR30U K7M-DR3OU

LS Electric K7M-DR30U. MASTER-K K120S Kompakt PLC 18 DI (24VDC) / 12 röle çıkışı / 2A kontak başına / RS-232C / Genişletilebilir

18 Giriş, 12 Relay Çıkış K120S Pratikte

K7M-DR30U, LS Electric'in MASTER-K K120S ailesinde 30 noktalı kompakt bir PLC'dir.Arka plan otobüsü yok.Bu, I/O sayısının tek birime sığdığı makine düzeyinde görevler için kendi kendine yeten bir denetleyici.

DC giriş bölümü, giriş filtreleme sorunları olmadan panelin 24VDC kaynağından tolerans değişimlerini kapsayacak pratik bir besleme aralığı boyunca 24V alan sinyalleri kabul eder.Bu aralık standart endüstriyel sensörlere uyuyor. Yakınlık anahtarları., fotoelektrik hücreleri, sınır düğmeleri ve baskı düğmeleri doğrudan bağlanır.

12 röle çıkışı, hem DC 24V hem de AC 220V'de temas başına 2A derecesine sahiptir.24VDC solenoid valf pilotları (100 ∼ 300mA), ve her iki voltajdaki sinyal lambaları bütün aynı modülden, voltaj dönüşümü için röle yerleştirmeden.AC 250V / DC 110V maksimum anahtarlama voltajı 240VAC veya 110VDC kontrol devreleri ile paneller için başlık alanı sağlar.

Ana Özellikler

MASTER-K K120S K7M-DR30U'nun bulunduğu yer

LS Electric'in MASTER-K ailesi, bağımsız PLC boyutlarının bir yelpazesini kapsar. K120S alt serisi, 30 nokta I / O sınıfını kapsar.Daha büyük K120S varyantları aynı aile mimarisinde 60 puan ve daha yüksek I / O sayımlarına kadar uzanırDaha küçük MASTER-K modelleri (K10S, K30S) daha düşük I/O sayımlarını kapsar.

K120S, sağ taraftaki genişleme otobüsündeki ek I/O modülleri aracılığıyla genişlemeyi destekler.Uygulama, temel donanımdan daha fazla alan bağlantısı talep ettiğinde, 30 puanlı taban biriminin büyümesine izin verir.

Uygulama Senaryoları

Küçük alet makineleri ve OEM ekipmanları:18 sensör girişi iş parçasının varlığını, iğne durumunu ve kapı kilitlerini izler. 12 röle çıkışı soğutma pompasının başlangıçlarını, sıkıştırma solenoidlerini ve gösterge lambalarını kontrol eder.Bağımsız denetleyici raf altyapısı olmadan makinenin elektrik kutusuna monte edilir.

Taşıyıcı ve ayırma panelleri:Fotocell ve yakınlık sensörü girişleri; motor kontaktor ve yönlendirici röle çıkışları. Karışık AC ve DC yükleri aynı röle çıkış bölümünden geçiyor.

MASTER-K tesisleri için bakım yedekleri:K7M-DR30U, Asya, Avrupa ve Güney Amerika'daki birçok endüstriyel tesiste kullanılmaktadır.ve merdiven programı değişmeden.

Sık Sorulan Sorular

S1: K7M-DR30U için hangi programlama yazılımı kullanılır?

KGL Win LS Electric'in özel MASTER-K programlama ortamı. Merdiven mantığı (LD), fonksiyon bloğu diyagramı (FBD) ve talimat listesi (IL) programlamasını sağlar.Bağlantı, uyumlu bir USB-RS-232 adaptörü ve PC kablosuyla CPU önündeki RS-232C portunu kullanır. KGL Win sürümü K120S CPU yazılımıyla uyumlu olmalıdır.

S2: K7M-DR30U ve K7M-DT30U arasındaki fark nedir?

K7M-DR30U, kontak başına 2A'da AC veya DC yüklerini değiştiren röle (R) çıkışlarına ‡ elektromekanik kontaklara sahiptir. K7M-DT30U, transistör (T) çıkışlarına ‡ katı hal 24VDC çıkışlarına sahiptir.Relay temasları karışık AC / DC yüklerini ele alır ve galvanik izolasyon sağlarTransistör çıkışları sadece DC'yi, daha hızlı ve temas aşınmadan değiştirir. AC yükleri veya nadiren döngülü DC yükleri için röle seçin; yüksek hızlı 24VDC anahtarı için transistör seçin.

S3: K7M-DR30U 30 I/O noktasının ötesine genişletebilir mi?

Evet. LS Electric, MASTER-K K120S serisi için genişleme modülleri sağlar. Dijital giriş, dijital çıkış ve analog I/O genişleme üniteleri sağ tarafta bulunan genişleme konektörü aracılığıyla bağlanır.Genişletilmiş bir K120S konfigürasyonundaki maksimum toplam I/O, CPU modelinin genişleme kapasitesine bağlıdırK120S donanım kılavuzundan spesifik genişleme modülü sayısı ve tip sınırlamalarını doğrulayın.

S4: Endüktif DC yükleri için hangi röle koruması önerilir?

DC endüktif yükler relay bobinleri, solenoid valfleri ve benzeri cihazlar kapandığında ters bir gerilim pik üretir.onları erozyon ve temas ömrünü kısaltmak. Her DC endüktif yükün (pozitif besleme rayına doğru katot) üzerinde bir serbest diyot bağlayın. AC endüktif yükler içinbir RC snubber yükü boyunca hem yapma hem de kırma arcing azaltır.

S5: K7M-DR30U nereden geliyor?

LS Electric'in yetkili distribütörleri aracılığıyla (mevcut veya yakın zamanda üretilen birimler için) ve MASTER-K sonrası pazarı aracılığıyla endüstriyel otomasyon yedek parça satıcıları ve fazlalık tedarikçileri.MASTER-K ailesi dünya çapında üretim ve kamu hizmeti uygulamalarında önemli bir kurulu tabanına sahiptir.; 30 puanlı K120S sınıfı için satış sonrası piyasa kullanılabilirliği genel olarak iyidir.
