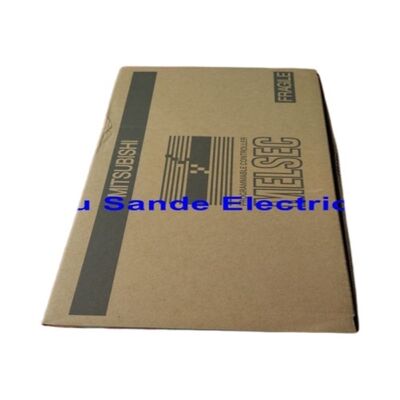

Mitsubishi PLC Programlanabilir Mantık Denetleyicisi FX2N-48MR-001 FX2N48MR001 FX2N-48MR-OO1

Mitsubishi FX2N-48MR-001 MELSEC FX2N 48 Noktalı Kompakt PLC 24 DI / 24 Relay Çıkışları / 100240VAC / 50VA / 8K Adımlar / RS-422

48 Nokta, röle çıkışları, AC kaynağı FX2N-48MR'nin pratik profili

FX2N-48MR-001, MELSEC FX2N ailesinin 48 noktalı üyesidir. 64 noktalı FX2N-64MR'den I/O sayısında bir adım aşağı ve 32 noktalı FX2N-32MR'den bir adım yukarı.24 dijital giriş ve 24 röle çıkışı bir AC beslenen kaplamada, bu sayıya sığan uygulamalar için herhangi bir genişleme modülü gerekmez.

"MR" işareti çıkış türü göstergesidir: M = ana birim, R = röle çıkışları. Rele bağlantıları hem AC hem de DC yüklerini değiştirir. 24 çıkış 24VDC solenoid valf bobinlerini kontrol edebilir.230VAC motor kontaktor bobinleri, ve gösterge lambaları aynı denetleyiciden karışık voltajlarda, her röle bağlantısı PLC'nin iç mantığından elektrikli olarak izole edilmiştir.Bu voltaj esnekliği, alan kablolarının farklı güç kaynaklarından farklı voltajlarda yüklere hizmet verdiği makine panellerinde röle çıkış variantlarının neden önemli kalmasına neden olur.

AC güç kaynağı 100 ′′ 240VAC ′′ aynı denetleyici, donanım değişiklikleri olmadan Kuzey Amerika 120VAC paneli veya Avrupa 230VAC paneli güçlendirir.

Ana Özellikler

FX2N-48MR-001 FX2N aralığında

FX2N ana ünite ailesi beş boyutu kapsar: 32MR, 48MR, 64MR, 80MR ve 128MR - hepsi röle çıkışı, hepsi AC güçlü, hepsi aynı RS-422 programlama portu ve 8.000 adımlı program belleği ile.48MR ikinci en küçük boyutta.. 20 sensör girişi, 15 aktüatör çıkışı ve gelecekteki kablolama için bir avuç yedek noktaya ihtiyaç duyan bir makine için, 48MR, 64MR'nin daha büyük ayak izi ve maliyeti olmadan yeterli I / O sağlar.

-001 sonek, Japonya'nın yerli voltaj özelliklerine karşı olarak FX2N-48MR'nin uluslararası versiyonunu tanımlar.Japonya dışındaki piyasa kurulumları için uygun bir varyant..

Uygulama Senaryoları

Taşıyıcı ve sınıflandırma sistemleri:24 yakınlık sensörleri, fotoelektrik hücreleri ve girişlerdeki baskı düğmeleri; motor kontaktorları, yönlendirici solenoidler ve röle çıkışlarındaki göstergeler. AC kaynağı doğrudan panel şebeke devresine bağlanır.

Paketleme ve doldurma makineleri:Pnömatik valf pilotlar (24VDC), motor başlatma bobinleri (230VAC) ve sinyal lambaları hepsi aynı röle temaslarından.

Makine bakımı yedek:FX2N-48MR ile donatılmış birçok makine dünya çapında üretimde kalmaktadır.Aynı model numaralı bir yedekleme, program değişiklikleri veya çıkış aşamasında donanım değişiklikleri gerektirmeden orijinal I / O adres haritasını ve çıkış kablolamasını korur.

Sık Sorulan Sorular

S1: FX2N-48MR-001 ve FX2N-48MR-ES/UL arasındaki fark nedir?

-001 sonek, UL/cUL sertifikası olmayan uluslararası varyantı tanımlar.-ES/UL takfiği, aynı uluslararası spesifikasyonu ve UL ve cUL listesini Kuzey Amerika pazarları için sıkı UL sertifikasyon gereksinimleri ile tanımlar.. İkisi de elektrik açısından aynıdır. UL listesinde yer alan kontrol bileşenlerinin gerekli olduğu Kuzey Amerika tesisleri için -ES/UL belirtin;-001 CE sertifikasının düzenleyici gereklilikleri karşıladığı pazarlar için uygundur.

S2: FX2N-48MR-001'e genişleme modülleri eklenebilir mi?

Evet. FX2N sağ taraf genişleme otobüsünde 8'e kadar genişleme modülünü destekler (48MR için, CPU kartının I / O ile birleştirilir).toplam sistem maksimum 256 I/O noktasındaİletişim için, FX2N-232-BD (RS-232), FX2N-485-BD (RS-485 / Modbus) veya FX2N-CNV-BD, sonraki iletişim modülleriyle birlikte seri arayüz yeteneği ekler.

S3: Hangi programlama yazılımı gereklidir?

GX Geliştiricisi veya GX Works2 FX2N ailesi için Mitsubishi'nin programlama ortamları.Ne GX Works3 (iQ-R serisi için) ne de standart IEC 61131-3 editörleri tipik olarak uyumluluk yapılandırması olmadan doğrudan FX2N'e bağlanmaz. GX Works2, FX2N'in merdiven mantığını, FBD'yi ve PID, Modbus, HSC ve PTO / PWM de dahil olmak üzere FX serisi komut setini destekler.

S4: FX2N-48MR'deki röle temas elektrik ömrü nedir?

Mitsubishi, relesinin temaslarını nominal direnç yükünde (2A / 250VAC) 100.000 işlemde belirtir.İndüktif DC yükleri (solenoid bobinleri) kapalı olduğunda voltaj pik arkı ile temas ömrünü azaltır. DC indüktif yükler boyunca serbest diyotlar bunu bastırır ve temas ömrünü önemli ölçüde uzatır.Yüksek frekansta döngü yapan çıkışlar için, transistör çıkış variantları (FX2N-48MT) daha uygundur.

S5: Sona erdirilen FX2N-48MR'den göç yolu nedir?

Mitsubishi'nin FX5U-48MR/ES, mevcut FX5 serisinin doğrudan fonksiyonel eşdeğeri 24DI, 24 röle çıkışı, 100 240VAC kaynağı önemli ölçüde iyileştirilmiş işlem, yerleşik Ethernet,ve RS-485Göç, GX Works3'te programın yeniden doğrulanmasını gerektirir (GX Works2 ihracatı sürece yardımcı olur); talimat seti büyük ölçüde uyumludur, ancak bazı farklılıklara dikkat edilmelidir.FX2N programının değişmeden kalması gereken tesisler için, FX3U-48MR/ES aynı GX Works2 ortamıyla daha yakın göç hedefi.
