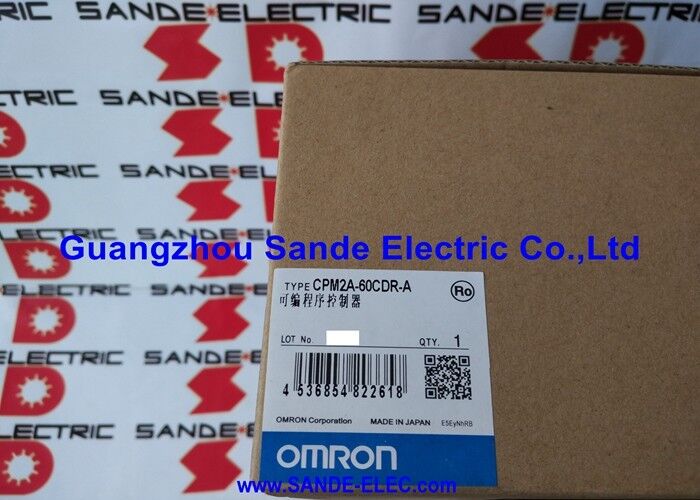

Omron PLC Programlanabilir Kontrolörü CPM2A-60CDR-A CPM2A60CDRA CPM2A-6OCDR-A

Omron CPM2A-60CDR-A | CPM2A Kompakt PLC — 36 DI / 24 Röle Çıkışı / 100–240VAC / RS-232C / 4096 Adım / 120 Noktaya Genişletilebilir

Rafsız 60 Nokta — CPM2A-60CDR-A'nın Mimarisi

CPM2A-60CDR-A, Omron CPM2A kompakt PLC ailesindeki en büyük standart modeldir. AC gücüyle çalışan tek bir muhafazaya entegre edilmiş otuz altı dijital giriş ve 24 röle çıkışı; raf gerektirmez, monte edilecek arka panel yoktur, ayrı güç kaynağı modülü yoktur. 60 noktalı I/O kapasitesinin tamamı, kontrolörün DIN rayına monte edildiği ve kablolarının bağlandığı günden itibaren kullanılabilir.

Bu kompakt "tuğla" mimarisi, küçük makine kontrolü için belirleyici pratik avantajdır. 30 sensöre ve 20 aktüatöre ihtiyaç duyan bir paketleme istasyonu, konveyör sistemi veya yardımcı program kontrol kutusu, tek bir CPM2A-60CDR-A ve bir terminal şeridi etrafında oluşturulabilir; bu, raf tabanlı bir CPU artı birden fazla sinyal modülüne yayılan aynı I/O sayısından daha basit, daha uygun maliyetli bir kurulumdur.

24 röle çıkışı, ek donanım gerektirmeden karışık voltajlı alan yüklerini karşılar. 230VAC'de motor marş bobinleri, 24VDC'de solenoid valf pilotları, makinenin kullandığı voltaj ne olursa olsun sinyal lambaları — hepsi, her kanalda PLC'nin dahili mantığından elektriksel olarak yalıtılmış olan röle kontaklarına doğrudan bağlanır.

Temel Özellikler

Dahili RS-232C — Doğrudan Cihaz Bağlantısı

CPM2A-60CDR-A'nın yerleşik RS-232C çevresel bağlantı noktası, programlama terminallerini, HMI ekranlarını, barkod okuyucularını ve seri veri cihazlarını doğrudan bağlar; ek iletişim modülüne gerek yoktur. CPM2A mimarisinde bu bağlantı noktası hem programlama erişimini (CX-Programmer veya SYSMAC-CPT) hem de çalışma zamanı seri cihaz iletişimini yönetir.

Tek bir küçük operatör panelinin makine durumunu görüntülemesi ve operatör girişini kabul etmesi gereken kompakt makine panelleri için, yerleşik RS-232C, modül yuvasını tüketmeden veya kablo karmaşıklığını artırmadan bağlantı sağlar.

Uygulama Senaryoları

Konveyör ve malzeme taşıma:36 giriş, kayış sensörlerini, konum anahtarlarını ve fotoelektrik dedektörleri izler. 24 röle çıkışı motor kontaktörlerini, saptırıcı geçitleri ve alarm çıkışlarını kontrol eder. AC kaynağı, ayrı bir SMPS olmadan doğrudan panel ana devresine bağlanır.

Paketleme makinesi kontrolü:Pnömatik valf pilotları (24VDC), motor kontaktörleri (230VAC) ve sayaç çıkışlarının tümü, voltaj eşleştirme donanımı olmadan röle kontaklarına bağlanır. Dahili darbe çıkışı, ayrı bir işlev modülü olmadan basit uzunluk sayımı veya konumlandırmayı destekler.

Eski sistem yedeği:Birçok CPM2A-60CDR-A ünitesi dünya çapında hizmet vermeye devam etmektedir. Doğrudan değiştirme, orijinal G/Ç adres haritasını, iletişim portu konfigürasyonunu ve röle çıkış kablolarını korur; programda değişiklik yapılmasına gerek yoktur.

SSS

S1: CPM2A-60CDR-A ile CPM2A-60CDT-A arasındaki fark nedir?

-60CDR'nin 24 röle kontak çıkışı vardır. -60CDT'nin 24 transistör (katı hal) çıkışı vardır. Röle çıkışları hem AC hem de DC yüklerini milisaniye hızında anahtarlar; transistör çıkışları 24VDC'yi yalnızca mikrosaniye hızında değiştirir. Karışık voltajlı yükler ve seyrek çevrimli aktüatörler için röleyi seçin; yüksek hızlı DC yükleri, darbe çıkışları ve sık çevrimli pnömatik valfler için transistörü seçin.

S2: Kaç genişletme birimi eklenebilir ve hangi türler mevcuttur?

CPM2A-60CDR-A'ya iki adede kadar genişletme ünitesi eklenebilir, böylece maksimum sistem G/Ç'si 120 noktaya çıkar. Mevcut genişletme birimleri arasında 20 noktalı röle çıkışı (CPM2A-20EDR), 20 noktalı transistör çıkışı (CPM2A-20EDT) ve 4 kanallı analog giriş (CPM2A-4AD) bulunur. Bir analog çıkış genişletme ünitesi de mevcuttur.

S3: CPM2A-60CDR-A'ya hangi programlama yazılımı bağlanır?

CX-Programmer (Omron'un standart IEC 61131-3 programlama ortamı), bir USB-RS-232 adaptörü ve CS1W-CN226 veya eşdeğer bir kablo kullanarak yerleşik RS-232C bağlantı noktası aracılığıyla bağlanır. Eski SYSMAC-CPT yazılımı da CPM2A'yı destekler. CX-Programmer V9 ve önceki sürümler gereklidir; mevcut CX-One paketi uyumlu bir sürüm içerir.

S4: CPM2A-60CDR-A analog G/Ç'yi destekliyor mu?

Temel CPU'da yerleşik analog kanallar yoktur. Analog yetenek genişletme birimleri aracılığıyla eklenir: CPM2A-4AD 4 analog giriş (0–10V veya 4–20mA) sağlar ve CPM2A-2DA 2 analog çıkış sağlar. Sistem başına maksimum bir analog giriş ve bir analog çıkış genişletme ünitesi.

S5: Üretim durdurulduktan sonra CPM2A-60CDR-A nereden temin edilir?

Yerleşik Omron CPM2A satış sonrası pazarı aracılığıyla endüstriyel otomasyon yedek parça satıcıları, test edilmiş fazla tedarikçiler ve eski PLC uzmanları. CPM2A, 1990'lı ve 2000'li yıllardan kalma geniş bir küresel kurulu tabana sahiptir; -60CDR-A'nın satış sonrası bulunabilirliği genellikle güvenilirdir. Sipariş vermeden önce -A (AC beslemesi) son ekinin kurulu üniteyle eşleştiğini doğrulayın.
