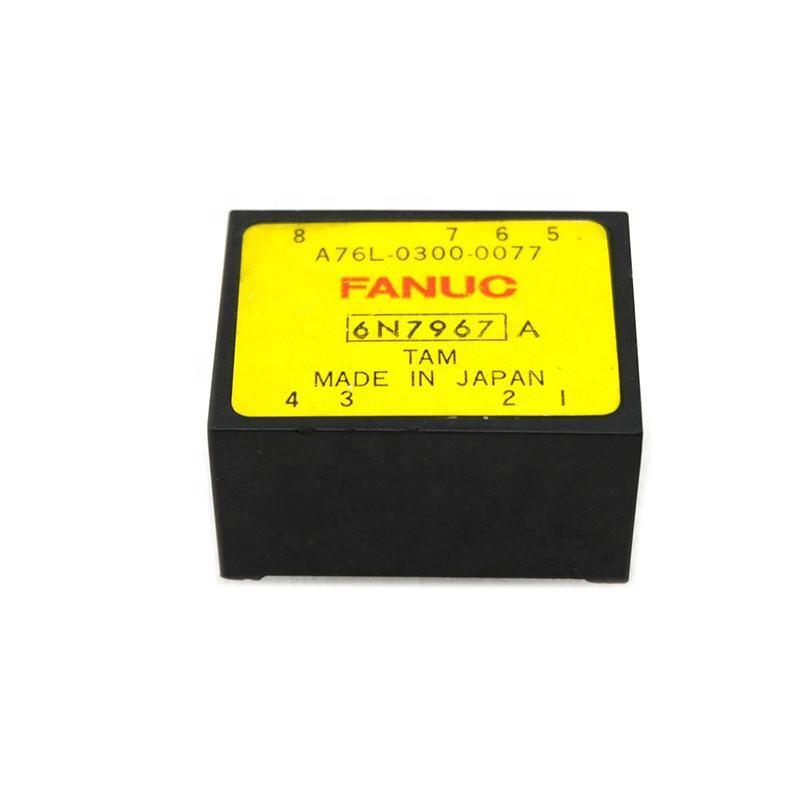

FANUC MODUL A76L-0300-0077 A76L03000077 A76L-00300-0077

A76L-0300-0077 | FANUC İzolasyon Amplifikatör Modülü — Mühürlü / PCB Montajlı / 0,07 lbs / Servo Sürücü Sinyal İzolasyonu

İzolasyon Amplifikatörü — Sürücü Elektroniğinde Güvenlik Bariyeri

A76L-0300-0077, FANUC servo sürücü ve CNC sistemleri için yalıtılmış bir izolasyon amplifikatör modülüdür; servo sürücünün yüksek voltajlı güç devreleri ile düşük voltajlı kontrol elektroniği arasında galvanik izolasyon sağlayan küçük, PCB'ye monteli bir bileşendir.

FANUC servo amplifikatöründe motor, ana beslemeden türetilen 280–680 V DC baradan çalışır. Sürücünün kontrol kartı ve CNC, 5V veya 3,3V mantık seviyelerinde çalışır. Güç aşamasında motor akımının ve bara voltajının ölçülmesi, yüksek voltaj alanından düşük voltaj kontrol alanına bir sinyal getirilmesini gerektirir; izolasyon amplifikatörleri, yüksek voltajların hassas kontrol elektroniklerine ulaşmasını önleyen bir bariyeri korurken bu sinyal aktarımını gerçekleştirir.

Önemli Ürün Bilgileri

PCB Montajı — Sürücü Elektroniğine Entegrasyon

PCB montaj formatı, A76L-0300-0077'nin doğrudan servo amplifikatörün kontrol panosuna lehimlenmesi veya preslenmesi anlamına gelir; bu, ayrı kablolu bir ünite yerine sürücünün sinyal zincirinin dahili bir bileşenidir:

Açık delikli veya bastırarak takılan pimler:Modülün pinleri PCB'ye takılır ve giriş (yüksek voltaj tarafı) ve çıkış (düşük voltaj tarafı) terminallerini sürücünün PCB'sindeki ilgili devre düğümlerine bağlar.

Kompakt ayak izi:Yalıtımlı modülün küçük kaplama alanı (0,07 lbs ağırlığıyla onaylanmıştır - son derece hafif), bir servo sürücü kontrol panosunun bileşen yoğunluğuna sığar.

Harici kablolama yok:PCB entegrasyonu, panele monte izolasyon amplifikatörü için gerekli olan ayrı kablo yönlendirmesini ortadan kaldırarak zamanla arızalanabilecek bağlantı noktalarının sayısını azaltır.

Uygulamalar

FANUC servo amplifikatör bakımı:Bir FANUC servo amplifikatörü, düzensiz akım okumaları, servo ayarlama sapması veya akım ölçümüyle ilgili açıklanamayan alarm kodları gibi aralıklı akım geri besleme hataları geliştirir. A76L-0300-0077 izolasyon amplifikatörü, akım algılama sinyalini sağlayan bileşen olarak tanımlanır. Değiştirme, kararlı, doğru akım geri bildirimini geri yükler.

FANUC sürücü kartı onarımı:Bir servo sürücünün PCB düzeyindeki onarımı, izolasyon yükseltici modülünün değiştirilmesini gerektirir — A76L-0300-0077, bu konum için FANUC tarafından belirlenen bileşendir.

SSS

S1: Hangi belirtiler FANUC servo sisteminde A76L-0300-0077 izolasyon amplifikatörünün arızalı olduğunu gösterir?

Arızalı bir izolasyon amplifikatörü, servo ayarlama kararsızlığı, normal yüklerde beklenmeyen aşırı akım alarmları, fazlar arasında asimetrik akım okumaları veya servo döngüsünde salınım olarak ortaya çıkan hatalı veya düzensiz akım geri beslemesi üretir. Bu belirtiler, güç katı veya motor arızalarından ziyade izolasyon amplifikatörü çıkış sinyalinin bozulmasıyla tutarlıdır.

S2: A76L-0300-0077, bileşen düzeyinde değiştirilebilir mi, yoksa kartın tamamen değiştirilmesi mi gerekiyor?

A76L-0300-0077, PCB'ye monte edilmiş bir modüldür; PCB lehimleme becerisine sahip ve geçerli FANUC servis belgelerine erişime sahip bir teknisyen tarafından bileşen düzeyinde değiştirilebilir. Kart seviyesinde onarım, servo amplifikatör kontrol kartının tamamını değiştirme maliyetini ortadan kaldırır. Değiştirmeden önce bileşenin pin tanımını ve kurulum yönünü kart işaretlerinden veya servis belgelerinden doğrulayın.

S3: Bu sınıftaki izolasyon amplifikatörleri için izolasyon voltajı spesifikasyonu nedir?

Servo sürücü uygulamalarında kullanılan endüstriyel izolasyon amplifikatör modülleri genellikle giriş ve çıkış arasında 1.500–3.000 V izolasyon voltajı sağlar; bu, standart endüstriyel servo sürücülerin (280–680 V DC) DC bara voltajına önemli bir güvenlik payı ile dayanmaya yeterlidir. A76L-0300-0077'nin spesifik izolasyon voltajı FANUC'un bileşen belgelerinden onaylanmıştır; sürücünün DC bara maksimum voltajı artı gerekli güvenlik marjını karşılamalı veya aşmalıdır.

S4: Farklı FANUC sürücü tipleri için A76L-0300-0077'nin birden fazla çeşidi var mı?

Evet — FANUC'un A76L-0300 serisi, her biri belirli bir FANUC sürücü kartı konumu için belirli bir izolasyon amplifikatörü konfigürasyonunu belirten birden fazla parça numarası (0077, 0102, 0133, 0164, 0186, vb.) içerir. Varyantlar kazanç, sinyal aralığı, konnektör pin çıkışı veya paket formatı açısından farklılık gösterebilir. A76L parça numarasını her zaman FANUC servis belgelerinde onaylanan belirli kart konumuyla eşleştirin; uyumluluğu doğrulamadan farklı bir A76L varyantını değiştirmeyin.
