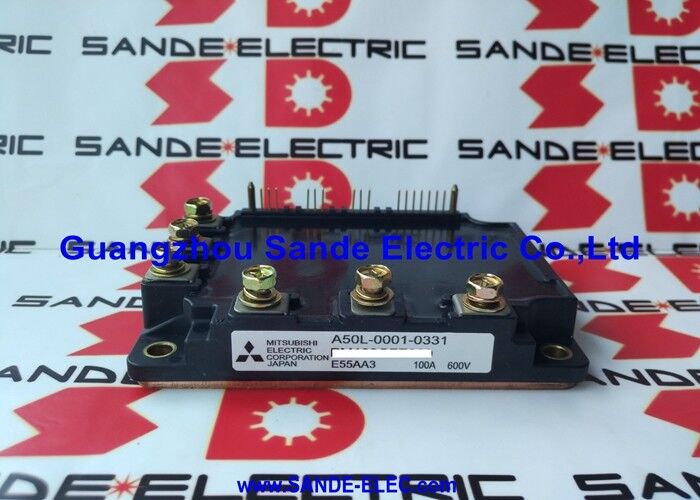

OEM MITSUBISHI Güç Transistörü PM100CFE060 A50L-0001-0331

A50L-0001-0331 | FANUC Transistör Modülü — 100A / 600V / CNC Servo ve İş Mili Sürücüsü Yedek

FANUC Sürücü Sistemleri için 100A Güç Anahtarlama Modülü

A50L-0001-0331, FANUC CNC sürücü sistemlerine yönelik bir 100A, 600V transistör modülüdür; sürücünün invertör aşamasındaki güç anahtarlama elemanıdır. 100A'de bu modül, FANUC A50L serisi sürücü modülü serisinin üst ucunu kaplar ve daha küçük sürücü yapılandırmalarında kullanılan 50A ve 75A sınıfı modüllerden daha yüksek akım kapasitesi gerektiren iş mili ve servo sürücü konumlarını kapsar.

FANUC A50L serisi transistör modülleri, sürücünün DC veriyolunu AC motoru çalıştıran değişken frekanslı üç fazlı çıkışa dönüştüren güç anahtarlamalı yarı iletkeni (IGBT veya transistör dizisi) barındırır. Modül, sürücü kasasının içinde konumlandırılır, dahili soğutucuya monte edilir ve kontrol arayüzü aracılığıyla sürücünün sinyal kartına bağlanır.

Önemli Ürün Bilgileri

FANUC Sürücü Mimarisinde Güç Aşaması Rolü

A50L-0001-0331 transistör modülü, FANUC sürücüsündeki güç dönüşüm sınırında bulunur:

Alır:Sürücünün kontrol panosundan gelen PWM anahtarlama sinyalleri — herhangi bir anda hangi transistörlerin açılıp kapanacağını belirleyen mantık düzeyinde kapı komutları.

Çıkışlar:Motora değişken frekanslı, değişken voltajlı üç fazlı AC - kontrol panosunun PWM düzeninin gerçek motor akımına dönüştürülmesinin sonucu.

DC veri yolu bağlantısı:Modülün güç terminalleri sürücünün dahili DC barasına (200V AC'den yaklaşık 280V veya 400V AC beslemeden 540V) ve motor çıkış terminallerine bağlanır.

Arıza sinyali:Modül içindeki koruma devreleri (aşırı akım, aşırı sıcaklık), kontrol panosuna hata sinyalleri göndererek CNC operatörünü uyaran sürücü alarmlarını tetikler.

Uygulamalar

CNC işleme merkezleri:Dikey işleme merkezlerinde, yatay işleme merkezlerinde ve FANUC tahrik sistemleriyle donatılmış 5 eksenli işleme merkezlerinde yüksek güçlü iş mili ve eksen sürücüleri.

CNC torna merkezleri:İş mili güç gereksinimlerinin 75A modülünün kapasitesini aştığı büyük kapasiteli CNC torna tezgahları ve torna merkezleri için iş mili sürücüleri.

CNC taşlama makineleri:Yüksek güç sınıfındaki silindirik ve yüzey taşlama makinelerinde taş kafası mili tahrikleri.

Endüstriyel robotlar:Büyük taşıma kapasiteli robotların birincil eksenleri için 100A sınıfı servo sürücüleri kullanan FANUC robot kontrolörleri.

CNC tel EDM ve kalıp batan EDM:Üst güç sınıfında FANUC tahrik sistemlerini kullanan EDM makineleri için yüksek güçlü tahrik sistemleri.

SSS

S1: Hangi FANUC sürücü alarmları A50L-0001-0331 transistör modülü arızasını gösterir?

FANUC Alarm 12 (güç modülü hatası / aşırı akım), modülün dahili koruması tetiklendiğinde veya anormal yük koşulları altında çalışma sırasında sürücü etkinleştirme sırasında görünen birincil göstergedir. Modülü kapatmadan önce motor yalıtımını ve çıkış kablosunun sürekliliğini doğrulayın. A50L-0001-0331, motor ve kablolama kontrollerinin geçmesine rağmen alarmın devam etmesinin olası nedenidir.

S2: A50L-0001-0331'in (100A) 600V sınıfındaki diğer A50L modülleriyle ilişkisi nedir?

A50L-0001 serisi birden fazla akım sınıfını kapsar: 50A (A50L-0001-0304), 75A (A50L-0001-0305) ve 100A A50L-0001-0331 dahil daha yüksek akım çeşitleri. Modüller birbirinin yerine kullanılamaz; her biri belirli bir sürücü ünitesinin güç aşaması gereksinimiyle eşleştirilir. Her zaman sürücünün bakım dokümanlarından doğru modülü doğrulayın.

S3: A50L-0001-0331, sürücüyle çalıştırıldığında değiştirilebilir mi?

Hayır — transistör modülünün değiştirilmesi sürücünün gücünün tamamen kapatılmasını gerektirir. Şebeke izolasyonunun ardından, güç katına erişmeden önce sürücünün DC bara kapasitörlerinin tamamen boşaldığını (50V'nin altında) doğrulayın. 600V DC barası, şebeke kesildikten sonra birkaç dakika boyunca ölümcül voltajı korur; dahili bileşenlere dokunmadan önce güvenli voltajı doğrulamak için daima kalibre edilmiş bir ölçüm cihazı kullanın.

S4: A50L-0001-0331'i takarken hangi termal hazırlık gereklidir?

Isı emici temas yüzeyini temizleyin ve taze termal arayüz bileşiğini modül taban plakasına eşit şekilde uygulayın. Montaj vidalarını FANUC sürücü bakım kılavuzundaki spesifikasyona göre sıkın. 100A sürekli çalışmada doğru termal hazırlık kritik öneme sahiptir; yetersiz soğutucu teması modülün ömrünü önemli ölçüde azaltır.
