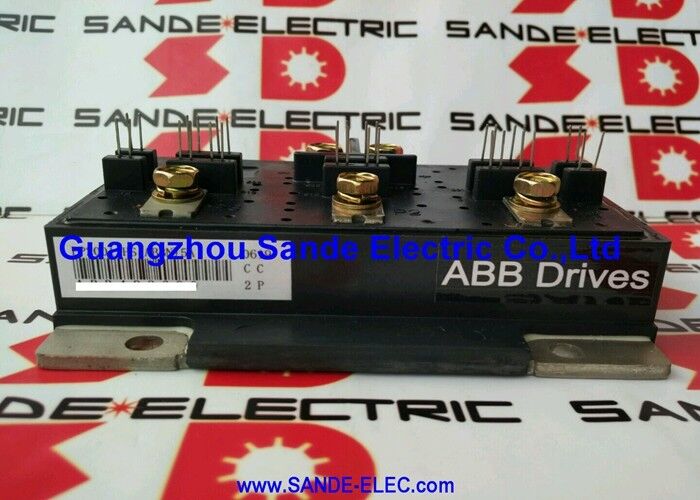

PP20012HS. ABB Güç Modülü 200A / 1200V / IGBT / Yüksek Hızlı / Endüstriyel Sürücü ve Değiştiriciler Uygulamaları

PP20012HS ABB Güç Modülü 200A/1200V Sınıfında

PP20012HS, ABB'nin güç modülü ürün yelpazesindeki orta yüksek güç sınıfı modülüdür.ABB kendi endüstriyel sürücü ve dönüştürücü ürün hatları için güç yarı iletken modülleri tasarlıyor ve üretiyorPP20012HS gibi modüller endüstriyel motor sürücülerinde, güç çeviricilerinde ve enerji dönüştürme ekipmanlarında anahtar elemanları olarak hizmet veriyor.

The "HS" designation identifies the High Speed switching characteristic. IGBT module variants optimized for applications that prioritizes switching speed over maximum on-state voltage. "HS" adı, yüksek hızlı anahtarlama özelliğini tanımlar.Allowing higher PWM carrier frequencies with acceptable switching losses. kabul edilebilir değişim kayıplarıyla daha yüksek PWM taşıyıcı frekanslarına izin vermek..

Anahtar Ürün Bilgisi

Yüksek Hız (HS) PWM Uygulamaları için Optimized

"HS" (High Speed) adı, PP20012HS'yi hızlı değiştirme için optimize edilmiş bir IGBT modülü olarak tanımlar:

Hızlı kapanma zamanı:Yüksek Hızlı IGBT'ler taşıyıcı ömrünü azalttılar, daha hızlı dönüşü sağladılar. Düşme süresini (tf) ve böylece döngü başına değişim kaybı enerjisini azaltıyorlar.

Yüksek taşıyıcı frekans kapasitesi:Hızlı değiştirme, daha yüksek PWM frekanslarına izin verir – tipik olarak motor sürücülerinde 4 – 16 kHz – değiştirme kayıpları aşırı hale gelmeden.Daha yüksek taşıyıcı frekansları daha sakin motor operasyonu ve daha iyi akım dalgalanma kontrolü üretir.

Döngü başına azaltılmış anahtarlama kaybı:Although VCE(sat) in High Speed IGBTs is typically slightly higher than in standard-speed variants at the same current rating, High Speed IGBT'lerde VCE (sat) standart hıza sahip olanlardan daha yüksek.the lower switching energy per cycle means total losses are lower at the higher frequencies where HS IGBTs are used. her döngüde daha düşük değişim enerjisi, HS IGBT'lerin kullanıldığı daha yüksek frekanslarda toplam kayıpların daha düşük olduğu anlamına gelir..

Başvurular

Endüstriyel değişken frekans sürücüleri:Motor drives for pumps, fans, compressors, conveyors, and general industrial machinery in the 30 ̇90kW class from 400V supply ̇ the 200A rating covers this class directly. 400V kaynağından 30 ̇90kW sınıfındaki pompalar, fanlar, kompresörler, taşıyıcılar ve genel endüstriyel makineler için motor sürücüleri.

CNC ve servo sürücü sistemleri:CNC makine aracı servo amplifiers and spindle drives requiring precise torque and speed control. Yüksek hızlı anahtarlama, yanıtlayıcı servo performansı için hızlı akım döngüsü bant genişliğini sağlar.

UPS tersine çevirme aşamaları:Endüstriyel ve ticari kesintisiz güç kaynağı inverter stages 1200V sınıfı ve 200A derecesi orta güç UPS sistemlerine hizmet veren.

Güneş inverterleri:Grid-connected photovoltaic inverter systems in the commercial rooftop and small utility-scale class. 200A/1200V sınıfı ticari PV tesisatları için inverter aşamalarını kapsar.

İndüksiyon ısıtma:Orta frekanslı indüksiyon ısıtma inverterleri for industrial heat treatment, forging,ve yüzey sertleştirme ekipmanları where High Speed IGBT switching supports the 20 50 kHz operating frequencies required.

Sık Sorulan Sorular

S1: Yüksek Hızlı (HS) ve aynı akım sınıfının standart hızlı IGBT modülleri arasındaki temel fark nedir?

Yüksek Hızlı modüller daha hızlı devreye geçme zamanlarına (daha düşük tf) ve daha düşük devreye geçme enerjisine sahiptir.Standart-hız modülleri daha düşük VCE'ye sahiptir.. Select HS for high-frequency PWM drives (above 4kHz carrier) and standard for lower frequency or phase control applications. Yüksek frekanslı PWM sürücüleri için HS'yi seçin.

S2: 200A derecelendirme 400V AC tedarikinde motor sürücü gücüne nasıl çevrilir?

200A motor akımında, maksimum çıkış gücü yaklaşık: P ≈ √3 × 400V × 200A × PF ≈ 110?? 130kW at unity power factor.Gerçek değerli sürücü çıkışı derecelendirme faktörlerine bağlıdır; most 200A-class drives are rated in the 90~110kW range. Most 200A-class drives are rated in the 90~110kW range.

Q3: What heatsink preparation applies to PP20012HS mounting?

Heatsink montaj yüzeyini temizle ve eski termal bileşiği temizle.Tork montaj vidaları ABB-belirtilen değere kadar yetersiz tork increases thermal resistanceHeatsink termal direnci 200A işletim şimdiki ve çevre sıcaklığı için yeterli olduğunu onaylayın.

Q4: PP20012HS'yi değiştirmeden önce hangi güvenlik önlemleri uygulanır?

DC otobüs kapasitörlerini tamamen boşaltmalarına izin verin.The 1200V DC bus retains lethal voltage after el yalıtımı for several minutesSürücünün bakım el işlemini takip edin ve herhangi bir güç yarı iletkenini kullanmadan önce güvenli voltaj seviyelerini doğrulamak için kalibre edilmiş bir voltaj ölçerini kullanın.
