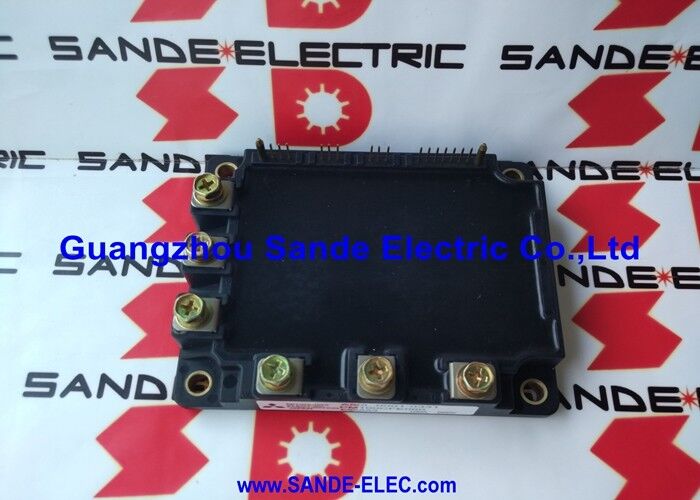

Fanuc Yüksek Güçlü IGBT Modülü A50L00010304 6MBP50NA060

A50L-0001-0304 | FANUC Fuji IGBT Güç Bloğu — 50A / 600V / 6MBP50RA060-01 / RA Serisi IPM / CNC Servo Sürücü Yedek

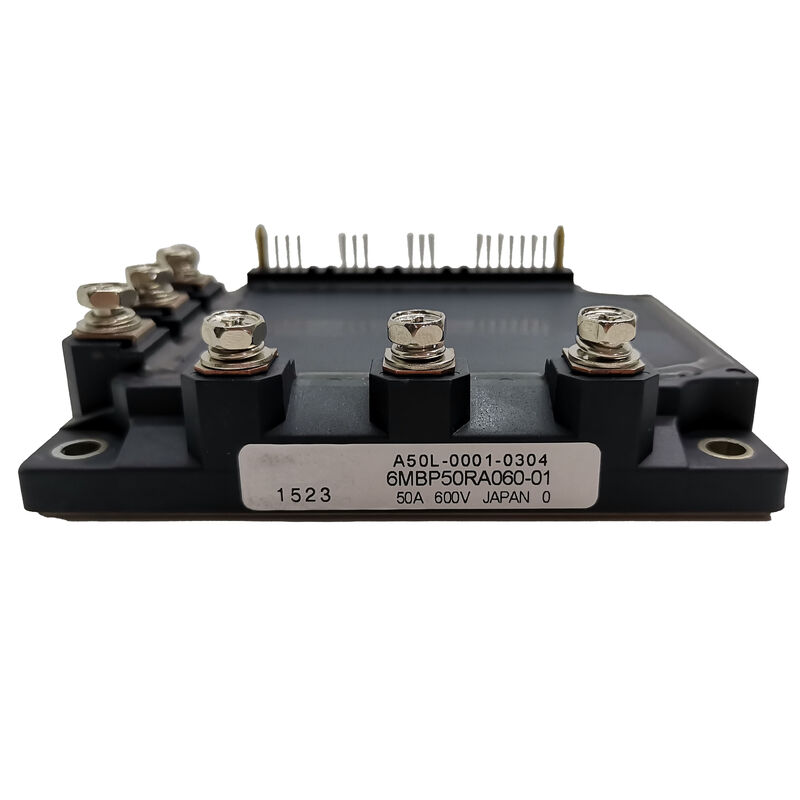

A50L-0001-0304 — FANUC Sürücülerindeki 50A RA Serisi IPM

A50L-0001-0304, FANUC'un 50A ve 600V'de birinci nesil RA serisi Akıllı Güç Modülü olan Fuji Electric 6MBP50RA060-01'e verdiği addır. FANUC AC servo ve iş mili amplifikatör sürücü ünitelerinde güç anahtarlama elemanı olarak görev yapar ve burada DC barasını değişken frekanslı motor akımına dönüştüren üç fazlı invertör köprüsünü oluşturur.

6MBP50RA060-01, Fuji'nin altılı paket konfigürasyonunu kullanıyor; altı IGBT transistörü artı altı serbest diyot, tek bir panel montajlı muhafazada tam bir üç fazlı köprü oluşturuyor. RA tanımı, bunu Fuji'nin birinci nesil RA serisi IPM'si olarak tanımlıyor ve daha sonra yerini RTA ve RTF ikinci ve üçüncü nesil RA serisi varyantları aldı.

Temel Özellikler

A50L-0001-0304 ve A50L-0001-0327 — İlgili 50A Ailesi

İki FANUC A50L serisi ürün, 50A / 600V derecelendirme sınıfını paylaşır ancak farklı Fuji modül nesillerini kullanır:

Her ikisi de FANUC sürücülerinde 50A konumlarına hizmet eder ancak birbirlerinin yerine kullanılamaz; farklı fiziksel formatlar, konektör düzenleri ve mekanik boyutlar. Hangi parça numarasının geçerli olduğunu belirli FANUC sürücü bakım belgelerinden doğrulayın.

Uygulamalar

FANUC AC servo amplifikatörler:Orta aralıkta tork gerektiren eksenler için 50A sınıfı IPM modülleri kullanan Alpha ve ilgili FANUC servo amplifikatör üniteleri - işleme merkezi eksen sürücüleri, torna merkezi çapraz kızak ve taret sürücüleri ve taşlama makinesi tekerlek kafası sürücüleri.

FANUC AC iş mili amplifikatörleri:Orta güç sınıfındaki AC iş mili tahrik üniteleri - 200V beslemede 3,7–7,5kW aralığında işleme merkezi iş milleri veya 400V'de orantılı olarak daha yüksek güç.

CNC takım tezgahı tahrik sistemleri:A50L-0001-0304 modül spesifikasyonunu kullanan eksiksiz FANUC CNC ekipmanı yelpazesi — işleme merkezleri ve tornalama merkezlerinden taşlama makineleri ve EDM ekipmanına kadar.

Endüstriyel robot servo sürücüleri:Orta taşıma kapasiteli robotlardaki ortak eksen sürücüleri için aynı IPM güç bloğu sınıfını kullanan FANUC robot servo sürücü üniteleri.

SSS

S1: Hangi FANUC Alarmı A50L-0001-0304'ün değiştirilmesi gerektiğini gösterir?

FANUC sürücü Alarmı 12 (veya eksene özgü değişkenler 12.1, 12.2), bir IPM veya güç modülü hatasını belirtir; modülün dahili koruması tetiklendiğinde veya sürücünün kontrol kartı bir güç aşaması donanım hatası algıladığında oluşturulur. A50L-0001-0304'ü kınamadan önce motor yalıtım direncini ve çıkış kablosunun sürekliliğini doğrulayın; motor veya kablolama hataları aynı alarmları tetikleyebilir.

S2: RA serisi (A50L-0001-0304) ile daha sonraki RA serisi çeşitleri arasındaki fark nedir?

RA serisi (6MBP50RA060-01), birinci nesil Fuji RA IPM'dir. Daha sonraki varyantlar - RH (#S sonek varyantı için 6MBP50RH060-01), RTA ve RTF serisi - aynı paket boyutlarını ve arayüzü korurken daha düşük anahtarlama kayıpları ve gelişmiş koruma işlevleriyle güncellenmiş IGBT çiplerini içeriyordu. FANUC parça numaralarındaki farklı son ek işaretleri (#S, #S2, vb.), hangi Fuji modülü neslinin tedarik edildiğini belirtir. Sürücünün belgelerindeki tam son eki doğrulayın.

S3: FANUC sürücü seçimi açısından A50L-0001-0304 (50A), A50L-0001-0305 (75A) ile nasıl karşılaştırılır?

A50L-0001-0304 (Fuji 6MBP50RA060-01) 50A'dir — düşük güçlü servo ve iş mili konumları için. A50L-0001-0305 (Fuji 7MBP75RA060-01), daha yüksek güçlü iş mili ve servo konumları için entegre IGBT freni içeren 7'li paket formatına sahip 75A'dir. Hiçbir zaman mevcut sınıflar arasında değişiklik yapmayın; yüksek akım modülü, düşük akım sürücü konumunda ek performans avantajı sağlamaz ve PCB arayüzleri ve termal tasarımlar, spesifik modül spesifikasyonuna uygundur.

S4: A50L-0001-0304 panel montaj kurulumu için hangi termal arayüz gereksinimleri geçerlidir?

Modülün taban plakası, sürücü ünitesinin dahili soğutucusuna temas eder. Temas yüzeyini temizleyin ve takmadan önce termal arayüz bileşiğini uygulayın. FANUC sürücü servis kılavuzu spesifikasyonlarına göre torklanmış montaj bağlantı elemanlarını kullanın. Bir servo sürücüde 50A sürekli çalışmada, yetersiz termal temas erken IPM arızasının ana nedenidir; modülün bağlantı sıcaklığı bütçesi, soğutucudan kasaya nominal termal direncin elde edilmesine bağlıdır.
