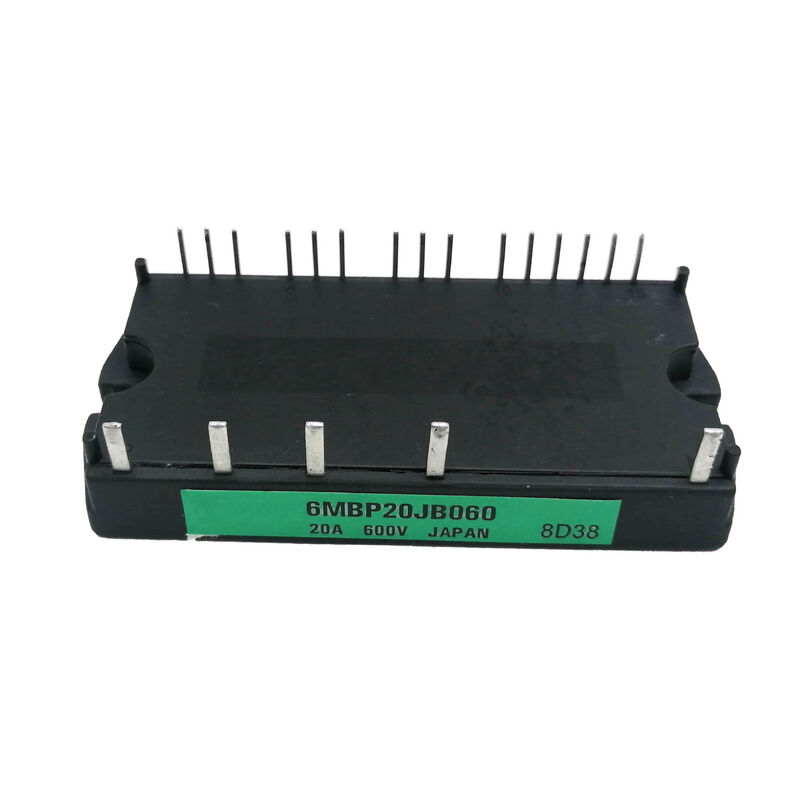

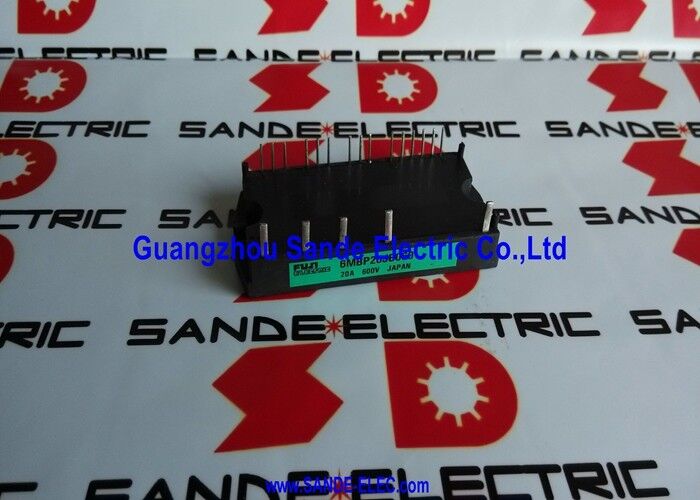

FUJI IGBT Modülü 6MBP20JB060 6MBP2OJBO6O 6MBP20JB-060

6MBP20JB-060 ∙ ∙ Fuji Electric Küçük IPM Modülü 20A / 600V / 6 Paket / 7. Nesil IGBT / Dahili Koruma

20A'da küçük IPM, düşük güçlü üç fazlı sürücü çekirdeği

6MBP20JB-060, Fuji Electric'den küçük bir Akıllı Güç Modülüdür.150A) kilovat aralığında endüstriyel motor sürücüleri hizmet, 20A Small IPM, daha küçük tahrik uygulamalarını hedefliyor: kompakt servo sistemleri, cihaz motor tahrikleri, düşük güçlü pompalar ve fanlar ve alan kısıtlı olan inverter tasarımları.

Küçük IPM'deki "Küçük", P633A kompakt paket formatını tanımlar.6MBP20JB-060 tam akıllı güç modülü özelliğini koruyor: tam bir üç fazlı köprü için altı IGBT transistörü, entegre geçit tahrik elektronikleri ve çok fonksiyonel koruma.

Ana Özellikler

Dahili Koruma ∙ Bir modülde dört fonksiyon

Aşırı akım koruması (OC):Aşırı kolektor akımı tespit eder ve modülün notlu kısa devre dayanma süresi içinde IGBT kapılarını kapatır.ve PWM sürücü hataları.

Alt voltaj kilitleme (UV):Eğer güç güvenilir IGBT geçiş için asgari eşiğin altına düşerse,Modül otomatik olarak geçidin çıkışını engeller .

Aşırı sıcaklık koruması (OT):Bir ısı koruma fonksiyonu, bağlantı sıcaklığı eşiği aştığında modülü kapatır ve yetersiz soğutma veya sürekli aşırı yüklenme nedeniyle kalıcı hasarın önlenmesini sağlar.

Sıcaklık sensörünün çıkışı:A separate analog temperature output signal allows the host controller to monitor the module's thermal state in real time — enabling the drive system to reduce output current or PWM frequency proactively before the protection threshold is reached.

Başvurular

Küçük servo sürücüler:Robot aksesuarları için kompakt servo amplifikatörler, hassas konumlandırma aşamaları,ve daha düşük güç seviyelerinde makine aracının aks sürücüleri, 20A / 600V derecelendirme ve kompakt P633A paketi alan verimli servo sürücü tasarımlarını mümkün kılan.

Pompa ve fan invertörleri:Küçük endüstriyel pompalar, HVAC fan sürücüleri ve soğutma sistemi fan denetleyicileri, kompakt IPM'nin entegre kapı sürücüsü ve koruması ile inverter tasarımını basitleştirdiği 5kW sınıfı altındaki

Aygıt motor sürücüleri:Çamaşır makinesi motor tersine çeviricileri, klima kompresör sürücüleri ve buzdolabı motor kontrolörleri 600V / 20A sınıfı, ev aletleri tersine çeviricilerinde birincil anahtar elemanına hizmet eder.

Endüstriyel otomasyon eksenleri:Çok eksenli otomasyon ekipmanlarında, konveyör konumlandırma sistemlerinde ve küçük montaj makinelerinde düşük güçlü eksenli sürücüler.

Yenilenebilir Enerji Mikro Değiştiricileri:Bireysel güneş paneli DC çıkışını ızgara frekanslı AC'ye dönüştüren küçük fotovoltaik mikro-invertör tasarımları.

Sık Sorulan Sorular

S1: 6MBP20JB-060 "Küçük IPM", daha yüksek akımlarda standart 6MBP modüllerinden nasıl farklıdır?

"Küçük IPM" işareti, kompakt P633A paketini tanımlar. 50A ve üstü'nde kullanılan standart 6MBP korpusundan fiziksel olarak daha küçük.Aynı entegre kapı sürücüsü ve koruma özellikleri uygulanır fark paket boyutu ve akım sınıfıdır (kompak uygulamalar için 20A vs.. 50A+ daha büyük sürücüler için). Daha küçük paket, daha küçük ayak izi içinde ısı dağılımını ele almak için dikkatli bir PCB düzenini gerektirir.

S2: 6MBP20JB-060 hangi PWM taşıyıcı frekansını destekleyebilir?

20A sınıfındaki yedinci nesil Fuji IPM'ler, daha sessiz motor çalışmasını (duyulabilir frekansın üzerinde) ve daha ince akım dalgalanma kontrolünü sağlayan 15 ′′ 20 kHz ′′ 'e kadar PWM taşıyıcı frekansları destekliyor.Yüksek taşıyıcı frekansı, geçiş kayıplarını arttırırJB serisi IPM ile çoğu küçük motor sürücü uygulaması 8 ¢ 16 kHz taşıyıcı frekans kullanır.

S3: 6MBP20JB-060'ın hangi geçit sürücü kaynağına ihtiyacı var?

JB serisi Küçük IPM, kapı sürücüsü için bölünmüş bir güç kaynağı ‡ IGBT açma için pozitif güç kaynağı ve kapatma ve aktif klem için negatif güç kaynağı gerektirir. Tipik kapı kaynağı +15V / -8V ila -10V'dir.6MBP20JB-060 uygulama kılavuzundan tam güçlendirme voltaj aralığı doğrulanırBelirtilen aralığın dışında çalışmak, kapı tahrik performansının bozulması veya UV kilitlenmesi riskini taşır.

S4: Koruma olayından sonra 6MBP20JB-060 için hata sıfırlama prosedürü nedir?

IPM'nin koruması etkinleştirildikten sonra (OC, UV veya OT), arıza çıkış iğnesi arıza durumunu gösterir. sıfırlamak için: önce arıza durumunu kaldırın (aşırı akım nedenini temizleyin,Kapı besleme voltajını geri yükle, veya modülün eşiğin altında soğumasına izin verin). Daha sonra bir sıfırlama darbesini uygulayın tipik olarak hatayı sıfırlama girişine kısa bir düşük-yüksek geçiş Hata tek başına PWM giriş ile temizlenemez; pozitif bir sıfırlama hareketi gereklidir.
