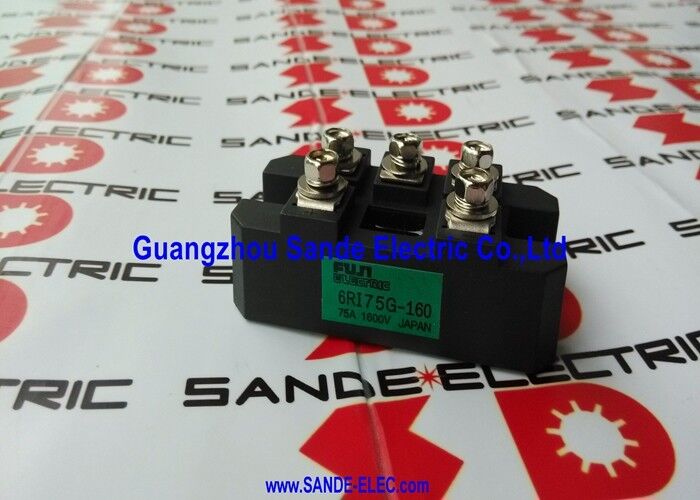

Su Geçirmez 12V Fuji Electric Güç Bloğu 6RI75G-160

6RI75G-160. FUJI Elektrikli Köprü Düzeltme Modülü 75A / 1600V / Üç Fazlı Güç Diyot / Endüstriyel Sürücü Giriş Düzeltmeni

Üç Fazlı Köprü Düzleştiricisi

6RI75G-160 bir Fuji Electric üç fazlı köprü düzleyici modülüdür.Sürücünün IGBT inverter aşamasına güç veren DC otobüsüne üç fazlı AC şebeke kaynağını dönüştürmek.

Standart bir endüstriyel VFD mimarisinde, AC kaynağı ilk önce DC otobüsünden önce düzleyici köprüsünden geçer. The 6RI75G-160's six silicon power diodes are arranged in a three-phase full-wave bridge configuration — six diodes (two per phase — one upper and one lower) produce a six-pulse rectified DC output from the three-phase AC input.

Ana Özellikler

Güç Diyot Modülü ile IGBT Modülü Düzeltmenin Rolü

6RI75G-160 pasif bir düzleyici modülüdür.

Pasif işlem:Diyotlar öne doğru kaydırıldığında otomatik olarak yürürler. Kapı tahrik sinyalleri, kontrol elektronikleri, koruma devreleri gerekmez.Güç, anod katodan daha pozitif olduğunda diyot üzerinden akar.; ters yönde kilitlenir.

Kontrolsüz düzeltme:6RI75G-160, üç fazlı bir köprü için AC giriş voltajı tarafından belirlenen sabit bir DC çıkış voltajı üretir.DC otobüs voltajı düzleyici modülü ile ayarlanamaz.

Yüksek güvenilirlik:Pasif diyot modülleri, geçit sürücüsü sorunları, düşük voltajlı kilit veya elektronik arızaları nedeniyle arızalanmak için aktif bileşenlere sahip değildir.uzun ömürlü bileşen iyi bakımlı sürücülerdeki düzleyici modülleri genellikle IGBT modülleri önemli bir oranda geçiyor.

Başvurular

Değişken frekanslı sürücüler:Birincil uygulama, endüstriyel VFD'lerin giriş düzleticisi, 400V kaynağından 1537kW sınıfında veya 690V kaynağından 2255kW.6RI75G-160 ana AC'yi IGBT inverterine güç veren DC otobüsüne dönüştürür.

ABB ACS600 serisi sürücüleri:6RI75G-160, ABB ACS600 değişken hız sürücülerinde kullanılan düzleyici modülü olarak onaylandı.

Endüstriyel servo tahrik sistemleri:Some FANUC and other CNC drive systems use a separate rectifier module in the power supply section to supply the DC bus for multiple servo axes — the 75A / 1600V class covers mid-range servo drive systems.

Endüstriyel işlemler için DC güç kaynağı:Elektrokimyasal işlemler için büyük düzenlenmiş DC güç kaynakları, galvanizasyon,ve endüstriyel batarya şarjı, üç fazlı köprünün aşağı yönde düzenleme aşaması için sorunsuz bir DC çıkışı sağladığı durumlarda.

UPS düzleyici ön uçları:Some industrial UPS architectures use a diode rectifier front end to charge the battery from the AC supply — the 6RI75G-160's 1600V rating provides headroom for the battery charger's elevated DC voltage.

Endüstriyel vinç ve kaldırma motorları:Ayrı düzleştirici ve inverter aşamaları olan vinç tahrik sistemleri 6RI75G-160 kaldırma ve seyahat motoru inverterleri için DC otobüsünü sağlar.

Sık Sorulan Sorular

S1: Başarısız bir 6RI75G-160 düzleyici modülü nasıl teşhis edilir?

Köprüdeki arızalı bir diyot, karakteristik bir kalıp oluşturur: DC çıkışında bir eksik altı impulsluk dalgalanma frekans bileşeni (çıkış sadece 6 impuls yerine 3 impulsluk dalgalanma vardır),Beklenenden daha düşük DC otobüs voltajı, veya asimetrik AC giriş akım çekimi. DC otobüsün boşaltılması ile her iki yönde de diyot bağlantı direncini ölçün. Kısa devreli bir diyot her iki yönde de sıfıra yakın direnc gösterir.Açık bir diyot her iki yönde de yüksek direnç gösterir..

S2: 6RI75G-160 düzleyici modülü herhangi bir geçit sürücüsü veya kontrol sinyali gerektirir mi?

Hayır. Güç diyot modülleri tamamen pasif. Sadece doğru mekanik montaj gerektirir.doğru güç terminal bağlantıları (üç AC giriş terminalı ve iki DC çıkış terminalı)Düzleyici modülüne hiçbir kapı tahrik devre, kontrol güç kaynağı veya sinyal kablosu bağlanmamıştır.

S3: 400V AC kaynağından 6RI75G-160'dan gelen tipik DC çıkış voltajı nedir?

400V hattan hatta AC'den boş bir üç fazlı tam dalga köprüsü için: VDC ≈ 1.35 × 400V = 540V DC nominal. Yük altında (diyot gerilim düşüşü ve besleme impedansı ile),400V endüstriyel bir sürücünün tipik işletim DC otobüs voltajı 530 ∼560V DC'dir.. 480V AC'den: yaklaşık 648V DC boş yük.

S4: 6RI75G-160 kurulumunda hangi termal arayüz ve montaj önlemleri geçerlidir?

Temel plaka, sıvı direnci elde etmek için temiz, tek tip bir termal ara yüz bileşiği ile ısı alıcıya temas etmelidir.Tüm taban plaka alanını kaplayan düz katman yetersiz bileşik ve aşırı bileşik hem termal direncini artırırMontaj vidalarını Fuji spesifikasyonuna göre döndürün (genellikle bu modül sınıfı için 2 N · m).Tekrar çalıştırmadan önce 75A çalışma akımı ve ortam sıcaklığı için ısıtma lavabosunun termal direncinin yeterli olduğunu kontrol edin..
