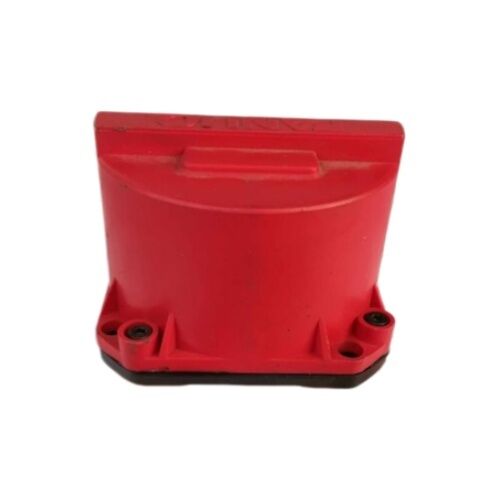

FANUC A860-0347-T001 Mutlak Darbe Kodlayıcısı

A860-0347-T001 Nedir?

FANUC A860-0347-T001, FANUC servo motorları için doğrudan uyumlu bir yedek kodlayıcı olarak tasarlanmış bir Seri A tipi mutlak darbeler kodlayıcısıdır.Bu birim sürekli olarak gerçek zamanlı konum ve hız verilerini CNC kontrol sistemine geri besler. FANUC ile çalışan herhangi bir makine aletinde en kritik geri bildirim bileşenlerinden biri haline gelir..

Eğer makineniz kodlayıcı ile ilgili alarmlar atıyorsa, eksen kayması yaşıyorsa veya sadece doğru bir şekilde başlamayı reddediyorsa, genellikle asıl neden arızalı bir nabız kodlayıcıdır.A860-0347-T001, bu ekseni tekrar çalıştırmak için üreticinin belirlediği çözümdür..

Uyumluluk ❑ Hangi motorlara uygundur?

Bu nabız kodlayıcısı iki özel FANUC servo motor modeli için özel olarak tasarlanmıştır:

• FANUC Model 4-0SServo motor
• FANUC Model 3-0SServo motor

Bu bir bağlantıD-SUB arayüz bağlantısıSipariş vermeden önce, motorun isim plaketinin yukarıdaki isimlerden birine uyuştuğunu doğrulayın.Uyumsuz bir kodlayıcı kullanmak ∙ hatta fiziksel olarak uygun olan ∙ ∙ amplifikatördeki iletişim hatalarına neden olur.

Kodlayıcı Neden Düşündüğünüzden Daha Önemli

Kapalı döngü CNC sisteminde, servo motor nerede olduğunu "bilmiyor". Servo amplifier ve CNC kontrolörüne dönüş konumunu bildirmek için tamamen darbeler kodlayıcısına güveniyor.Bu geri bildirim döngüsü kırılmış bir kodlayıcı diski nedeniyle bozulduğunda, nem girişi, kablo hasarı veya normal aşınma ∙ eksen tahmin edilemez hale gelir.

A860-0347-T001 birMutlak tipkodlayıcı, yani makinenin kapatılmasından sonra bile konum belleğini korur (CNC tarafındaki yedek pil tarafından desteklenir).Makineyi yeniden başlattığınızdaMerkez verileri güçlendirilince hemen korunur ve güvenilir hale gelir.

Teknik Özet

Bu Bölgeyi Gösteren Genel Başarısızlık Belirtileri

Kodlayıcı arızası birkaç şekilde ortaya çıkabilir:

• "Aşırı hata" ya da eksen servolu alarmlarCNC panelinde
• Eksen düzensiz hareket ediyor ya da komutlara yanıt vermeyi reddediyor.
• Makine bir yollama döngüsünü tamamlayamadı.
• Aralıklı konum hataları temizlenir ve sonra geri döner
• Kodlayıcı gövdesine veya bağlantıya fiziksel hasar (soğutma sıvısı kirliliği, darbe)

Eğer makineniz bir FANUC 0 serisi, 15 serisi veya 16/18 serisinin ilk kontrolünü Model 3-0S veya 4-0S motoru ile eşleştirirse, A860-0347-T001 araştırmak için doğru bir yedek.

Kurulum Notları

Bir nabız kodlayıcısını değiştirmek dikkatli bir şekilde kullanılması gerekir. İçindeki optik disk hassas bir şekilde öğütülmüş ve şoka duyarlıdır.

1. Gücü kapat ve makineyi tamamen kilitle.Kodlayıcıyı çıkarmadan önce.
2. Herhangi bir şeyi ayırmadan önce kablo yönlendirmesini ve konektör yönünü not edin.
3. Kurulumdan sonra CNC'nin birreferans pozisyon dönüşüYa da kontrol tipine bağlı olarak pil destekli pozisyon sıfırlama.
4. Motor erişilebilirken kodlayıcı kabloyu ve bağlantı düğmelerini kontrol edin. Kablo aşınması sık bir ikincil sorundur.

Şüpheniz varsa, ilgili FANUC servo motor bakım kılavuzuna (B-65165E serisi veya motor modeliniz için eşdeğer) başvurun.

Sıkça Sorulan Sorular

S1: A860-0347-T001, OEM FANUC parçası mı yoksa yedek bir parça mı?

A860-0347-T001 orijinal bir FANUC parça numarasıdır. Bu kodlayıcıyı satın alırken, tedarikçinin yeni bir OEM birimi, sertifikalı yenilenmiş birimi,ya da üçüncü tarafla uyumlu bir yedekÜretim açısından kritik olan makineler için, yeni OEM veya profesyonel olarak test edilmiş yenilenmiş stoklar genellikle önerilir.Ardından piyasaya sunulan alternatifler mevcuttur ancak belirli kontrol yazılım sürümleriyle uyumluluk riskleri taşıyabilir.

S2: Hangi FANUC CNC kumandaları bu kodlayıcıyla çalışır?

Bu nabız kodlayıcısı, genellikle FANUC 0 serisi, 3 serisi ve 15 serisi CNC kumandalarıyla eşleştirilen eski FANUC servo motor modelleri (3-0S ve 4-0S) ile ilişkilidir.Ayrıca bazı önceki 16i/18i konfigürasyonlarıDaha yeni bir αi veya βi serisi motoru kullanıyorsanız, farklı bir nabız kodlayıcısı modeline ihtiyacınız olacak.

S3: Var olan kodlayıcıyı değiştirmek yerine tamir edebilir miyim?

Bazı durumlarda, uzman onarım atölyeleri arızalı bir nabız kodlayıcısını temizleyebilir, kirli optikleri temizleyebilir, konektörü değiştirebilir veya pil ile ilgili sorunları çözebilir.Eğer iç kodlayıcı diski fiziksel olarak hasar görmüşse veya optik sensör arızalanmışsa, onarım genellikle test edilmiş bir yedek cihazın monte edilmesi ile karşılaştırıldığında maliyetli veya güvenilir değildir.Çoğu üretim ortamı, onarılmış bir ünite yerine onaylanmış bir çalışma değiştirmesini tercih eder.

S4: Makinem "puls kodlayıcı alarmı" gösteriyor. Bu kesinlikle kodlayıcının başarısız olduğu anlamına mı geliyor?

Kodlayıcıyı değiştirmeden önce aşağıdakileri kontrol edin: kodlayıcı kablosunun görünür hasar veya gevşek bağlantı perdelerine karşı; ayrı arıza kodlarına karşı servo amplifikatör;ve CNC batarya yedekleme (mutlak bir kodlayıcı sisteminde ölü bir batarya kodlayıcı donanım arızasını taklit eden alarmlar üretecektir)Öncelikle bu kontrolleri yapın çünkü önemli ölçüde zaman ve maliyet tasarrufu sağlayabilirler.

S5: A860-0347-T001 hemen kurulmazsa nasıl saklanmalıdır?

Kuru, sıcaklık sabit bir ortamda orijinal statik karşıt ambalajında saklayın. Yüksek nemli, doğrudan güneş ışığı veya önemli titreşimli yerlerden kaçının.İç optik bileşenler toz ve nem için hassasÇoğu endüstriyel tedarikçi en iyi güvenilirlik için satın alındıktan 12 ila 24 ay içinde kurulmasını önerir.Bundan daha fazla uzun süreli raf depolaması, canlı bir makineye monte edilmeden önce bir işlev testi ile birlikte yapılmalıdır..

Değiştirme kodlayıcıları sipariş etmeden önce her zaman motor isim plaketini ve makine dokümantasyonunu karşılaştırın.FANUC A860 serisi içindeki model numaraları yakından ilişkilidir, ancak evrensel olarak değiştirilemez.
