FANUC Sürekli Döner Dövme Servo Motor Kodlayıcısı A860-0356-X011

FANUC A860-0356-X011 Devamlı Döner Darbe Kodlayıcısı

Her eksik eksik hareketin arkasındaki bileşen

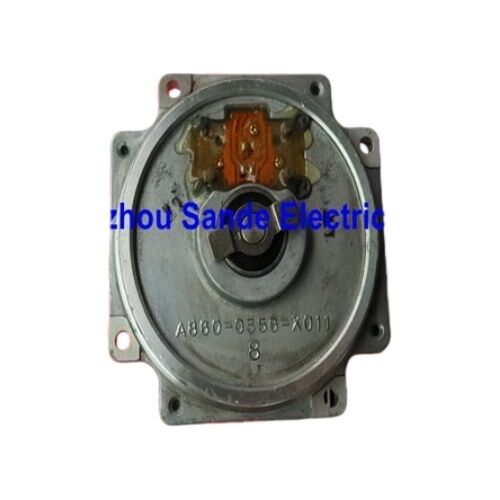

FANUC Alpha servo motorunun arkasına monte edilmiş küçük ama kritik bir donanım parçası var.A860-0356-X011İç rotor ve algılayıcı elemanıαA64 (AA64) nabız kodlayıcısı, FANUC Alpha servo motorlarının tüm nesline konumlu zekâsını veren mutlak seri kodlayıcı ailesi.

Bu parça numarası piyasadaki çoklu çapraz referanslarda görünür.A860-0360-T201,A860-0360-V501, veyaA860-0360-V511A860-0356-X011, kırmızı kapalı montajın içinde yer alan iç kodlayıcı diski/rotor bileşenini tanımlar.Hem rotor elemanı tanımı hem de tam montaj numarası tedarikçi listelerinde yer alabilir., ve her ikisi de aynı fonksiyonel birime atıfta bulunur.

"AA64"in Gerçekte Anlamı ve Çözümün Neden Önemli Olduğu

İsimlendirmeAA64aşağıdaki şekilde ayrılır:AAlfa serisi için,AMutlak türü için,64Dönüm başına 64.000 darbeler için.Bu çözünürlük rakamı, bu nesil FANUC kodlayıcılarını daha eski düşük çözünürlüklü birimlerden ayıran ve CNC kontrolü için mevcut konumlandırma hassasiyetini tanımlayan şey..

Servo güçlendirici, dönüm başına 64.000 sayımda, her varlık dönerken son derece ince tohumlu konum verileri alır.Bu 0 pozisyon çözünürlüğü anlamına gelir.Kodlayıcı sayısına göre.15625 mikrometre, çoğu alet makinesinin mekanik hassasiyetinden çok daha ince, tam da bu noktada.Geri bildirim sisteminin zincirdeki en doğru unsur olmasını istiyorsun., böylece makinenin konumlandırma performansında asla sınırlayıcı bir faktör haline gelmez.

BumutlakBilinen bir başlangıç noktasından sadece göreceli hareketi ölçen artan kodlayıcıların aksine,Bir mutlak kodlayıcı, makine kapandığında bile konum değerini korur.Makine ertesi sabah çalışmaya başladığında CNC zaten her eksenin tam olarak nerede olduğunu bilir.Servo güçlendirici güç üzerine hemen depolanan konumu okuyor, ve makine çalışmaya hazır.

Teknik Özet

Bu kodlayıcı nerede ve nasıl bağlanıyor?

αA64 darbeler kodlayıcısı, FANUC Alpha servo motorlarının arkasındaki ayırt edici kırmızı plastik uç kapağının içine monte edilir.Kodlayıcı, ters tepki veya kayma olmadan dönüşü ileten hassas bir birbirine bağlayıcı bir koplama aracılığıyla motor şaftına eşleştirir. Kırmızı şapka montajı ‡ kodlayıcı ev, birleştirme ve PCB birlikte ‡ motorun arka ziline bağlanan bağımsız bir birimdir.

FANUC'un seri impuls kodlayıcı mimarisinde, FANUC'un servo amplifikatöründe, FANUC'un seri impuls kodlayıcı mimarisinde,konum verileri, çiğ artışsal darbeler olarak değil, dijital bir seri akış olarak aktarılır.Bu, sinyali motordan amplifikatöre giden kablo üzerinden daha gürültüye dayanıklı hale getirir ve daha zengin veriler taşırve durum in amplifier DSP'nin doğrudan çalışabileceği bir formatta.

Önemli bir pratik nokta: kodlayıcı kablo A860-0356-X011 / A860-0360 montajının bir parçası değildir ve hasar görürse ayrı olarak satın alınmalıdır.14 pinli hattaki kablo hatası, kodlayıcı donanım arızasına semptomatik olarak benzer servo alarmlara neden olur, bu yüzden kablo her zaman kodlayıcının kendisini mahkûm etmeden önce kontrol edilmesi gereken ilk şeydir.

Alfa Motoru: Doğru Uyumunu Fark Etmek

Bu kodlayıcıyı kullanan FANUC Alpha servo motorları tipik olarak alfabetik sayısal sonek taşırB75Motor siparişi kodunda örneğin A06B-0127-B075, A06B-0163-B075 ve benzer isimler.Motor kodundaki "75", αA64 mutlak darbe kodlayıcısıyla donatılmış bir Alfa motoru belirtmek için FANUC'un sözleşmesiydi..

Motorunuzun bu kodlayıcısını kullandığından emin değilseniz, fiziksel belirteç motorun sürücü olmayan ucundaki kırmızı plastik kapağıdır..Mavi veya gri şapkalar, farklı iç özelliklere ve farklı konektör türlerine sahip farklı kodlayıcı nesillerini gösterir.

Başarısızlıkların Tipik Kalıpları ve Sebepleri

αA64 kodlayıcısı, optik bir cihazdır. LED, hassas bir şekilde kazınmış bir cam diski aydınlatır ve fotodetektorlar kalıbı okur.

Soğutucu kirliliği.Bu, makine aletlerinde erken arızaların en yaygın nedenidir. Motor şaftı mühürlerinden veya hasarlı bir kablo giriş bezinden geçen soğutucu maddenin kodlayıcının optik montajına ulaşması.Cam disk üzerindeki ince bir film bile optik yolu bozar.. Aniden meydana gelen diğer elektrik arızasının aksine, kirlilikle ilgili arıza genellikle yavaş yavaş ilerler.veya sert bir hataya neden olmadan önce yavaşça biriken konumlama hataları.

Batarya destekli mutlak konum kaybı.Bu kodlayıcıların mutlak konumu, makine kapatıldığında yedek pil tarafından korunur.Kodlayıcı bir güç döngüsü boyunca konum verilerini tutamaz.Belirti, güçlendirilince "puls kodlayıcı batarya alarmı", ardından referans noktasını geri getirme isteği.donanım arızası değil , kodlayıcı iç kalibrasyon verilerini kaybedebilir ve optik bileşik mükemmel işlevsel olsa bile değiştirilmesi gerekebilir.

Fiziksel şok hasarı.Kodlayıcının içindeki hassas cam disk, çarpmaları absorbe etmek için tasarlanmamıştır.Sonuç hemen, kurtarılamayan kodlayıcı alarmı.

Yaşlanan optik bileşenler.Uzun yıllar süren sürekli çalışmada, LED kaynağı yavaş yavaş söner ve çıktısı fotodetektorların gerektirdiği minimum eşiğin altına düştüğünde sinyal kalitesi bozulur.Bu, ani bir arıza yerine uzun süreli bir aşınma mekanizmasıdır., ancak kodlayıcı değiştirmenin bazen çok uzun çalışma saatleri kayıtlı makinelerde proaktif olmasının nedeni de budur.

Devamlı Döner Kodlayıcı

Bu ürünün listesindeki "sürekli dönme" tanımlayıcısı, αA64 ailesi içinde belirli bir yetenek ayrımını yansıtır.FANUC yelpazesindeki bazı darbeler kodlayıcıları, motorun sınırlı yaylarda döndüğü standart servo eksenler için tasarlanmıştır.Sürekli dönen bir darbe kodlayıcısı, motorun bir yönde süresiz olarak dönebileceği uygulamalar için tasarlanmıştır: döner masalar, sarma ekipmanları, dönme merkezi C-eksenleri,ya da sınırsız döngüler biriktiren gösterge mekanizmaları.

Pratikte, iç çok dönüşlü sayım mimarisi, genişletilmiş konum aralığını ele alır.Kodlayıcı sadece bir devrimin içinde şaftın nerede olduğunu bilmiyor aynı zamanda kaç tam devrim tamamlandığını da takip ediyor.Bu genişletilmiş mutlak pozisyon yeteneği, "sürekli dönme" işareti işaretleri:Bu kodlayıcı belirli bir sayı dönüş sonra konum referans kaybetmeyecektir, yüksek dönme uygulamaları için standart tek dönüşlü mutlak kodlayıcıların güvenilir bir şekilde hizmet vermemesini uygun hale getirir.

Çapraz Referans Özetleri

Bu kodlayıcıyı arayan alıcılar, hangi kılavuz, parça kataloğu veya tedarikçi listesine danıştıklarına bağlı olarak birkaç parça numarasına rastlayacaktır.Aşağıdakilerin hepsi aynı αA64 kodlayıcı montaj ailesine aittir:

• A860-0356-X011Rotor/iç elemanın adı
• A860-0360-T201¥ standart tam montaj
• A860-0360-V501Süper kondansatör yedeklemesi (bazı konfigürasyonlarda pil yerine geçer)
• A860-0360-V511Süper kondansatörlü bir varyant, daha sonra revize edildi

Sipariş verirken, confirm with the supplier which specific variant is compatible with your motor's backup system configuration — battery-based and capacitor-based variants serve the absolute position retention function differently and are not always interchangeable without parameter adjustments on the servo amplifier.

Sıkça Sorulan Sorular

S1: A860-0356-X011 / A860-0360-T201 kodlayıcısı hangi FANUC servo motorlarıyla uyumludur?

Bu kodlayıcı, FANUC Alpha serisi AC servo motorları için tasarlanmıştır. Özellikle motor komut kodu önekle bitenler.B75, örneğin A06B-0127-B075 veya A06B-0163-B075 ve Alpha motor yelpazesi boyunca benzer isimler. Fiziksel tanımlayıcı, motorun tahrik dışı ucundaki kırmızı plastik uç kapağıdır.FANUC'un Beta serisinin motorları, daha eski S serisi DC motorlar veya daha yeni αi serisi motorlar farklı konektörlere ve sinyal formatlarına sahip farklı kodlayıcı türleri kullanır ve A860-0360 ailesi bu platformlarla uyumlu değildir.Her zaman bir yedek kodlayıcı satın almadan önce motor isim plakasını veya sipariş kodunu kontrol edin.

S2: A860-0360-T201, A860-0360-V501 ve A860-0360-V511 arasındaki fark nedir?

Üçü de devrim başına 64.000 darbeler ve 14 pinli seri çıkışla αA64 mutlak darbeler kodlayıcısıdır.Fonksiyonel fark, makine kapatıldığında mutlak pozisyonun nasıl korunduğunda yatıyorT201 varyantı, kodlayıcı konum hafızasını korumak için CNC dolabındaki harici bir bataryaya dayanır.V501 ve V511 çeşitleri, kabine bataryası olmadan belirli bir süre için konum verilerini tutmak için yeterli şarjı depolayan bir iç süper kondansatör içerir.Çoğu pratik bakım durumunda bu varyasyonlar birbirini değiştirebilir, ancak servis güçlendirici parametreleri ve pil alarm ayarlarının değiştirildikten sonra kontrol edilmesi gerekebilir.Servo güçlendirici belgelerinizle orijinalden farklı bir varyant monte etmeden önce onaylayın.

S3: Makine bu eksende bir nabız kodlayıcı alarmı gösteriyor. Değiştirme sipariş etmeden önce kodlayıcının gerçekten hatalı olduğunu nasıl doğrulayabilirim?

Kodlayıcının kendisinden değil kodlayıcı kablosundan ve konektöründen başlayın.Ya da soğutucu sıvı kalıntılarıHer bir iletken boyunca bir süreklilik kontrolü yap.Aralıklı açılar özellikle kalkanlı iletkenlerde nabız kodlayıcı alarmlarının sık rastlanan bir nedenidir ve dikkatli bir test olmadan göz ardı edilmesi kolaydırEğer alarm akü ile ilgili ise, aynı zamanda pil yedek voltajı kontrol. Eğer kablo ve pil hem kontrol ve bilinen iyi bir kablo yerine alarmı temizlemezse,Kodlayıcı optik montajı veya PCB büyük olasılıkla arızalıFANUC 0i, 16i veya 30i serisi kumandaları olan makinelerde, gösterilen özel alarm numarası, hatanın optik bir hatay olup olmadığını, bir iletişim hatası olup olmadığını belirlemeye yardımcı olur.ya da bir konum veri hatası her biri kodlayıcı içindeki farklı bir arıza moduna işaret ediyor.

S4: Bu kodlayıcı tamir edilebilir mi, yoksa tamamen değiştirilmesi mi gerekiyor?

αA64 darbe kodlayıcılarının bileşen düzeyinde onarımı teknik olarak mümkündür, ancak belirli arıza modları ile sınırlıdır.Kirlenmiş optik bileşenler bazen uygun ekipmanlara sahip uzmanlar tarafından temizlenebilirAncak cam kodlayıcı diskin kendisi çatlak veya parçalanmışsa veya LED kaynağı arızalanmışsa,Değiştirme tek pratik seçenektir. İç optik bileşenlerin hassasiyeti sahada sürdürülemez.Profesyonel kodlayıcı onarımı ile ilgili maliyet ve zaman, özellikle üretim duraklama maliyetleri dikkate alındığında, sıklıkla test edilmiş bir yedek üniteyi daha pratik bir seçim haline getirir.Eğer onarım deneniyorsa, kodlayıcı herhangi bir işten sonra çalışma hızında dinamik olarak test edilmelidir. Sadece statik test, optik mutlak kodlayıcıda tüm arıza modlarını ortaya çıkarmaz.

S5: FANUC Alpha serisi kodlayıcıda neden kırmızı bir şapka kullanıyor ve renk anlamlı bir şey gösteriyor mu?

FANUC Alpha servo motorlarının kırmızı uç kapağı, bu motora monte edilmiş kodlayıcı jenerasyonu için kasıtlı bir görsel tanımlayıcıdır.Bir motor sırasını denetleyen bir teknisyen, hangi motorların αA64 kodlayıcıları taşıdığını (kırmızı şapka) diğer nesillere kıyasla hemen kabinin ötesinden görebilir.. FANUC used different cap colors across their motor families to prevent incorrect encoder substitutions — a grey or blue cap on a FANUC motor indicates a different encoder series with different electrical specifications, farklı konektör pinoutları ve farklı sinyal formatları.Bir kodlayıcıyı farklı renkli bir motordan kırmızı bir motor pozisyonuna değiştirmek, birbirlerini değiştirebileceklerine inanarak zaman kaybı yapan ve amplifikatör hatalarına neden olabilecek bir teşhis tuzağıdırRenk eşleşmesi, kodlayıcı uyumluluğu için gerekli ancak yeterli bir koşul değildir. Her zaman motor komut kodunu ve amplifier konfigürasyonunu da doğrulayın.

A860-0356-X011 kodlayıcı rotor elementi, A860-0360 αA64 mutlak darbeler kodlayıcı bileşeninin bir parçasıdır. Sipariş vermeden önce her zaman motor isim plakası sipariş kodunu kullanarak motor uyumluluğunu doğrulayın.FANUC servo eksenlerindeki kodlayıcıların değiştirilmesi, geçerli FANUC servo motor ve amplifikatör bakım belgelerine göre referans noktası dönüş prosedürleri gerektirir..
