TOSOKU El Elektrosynk Puls Jeneratörü MPG RE45BA1R5

Tosoku RE45BA1R5 | OEM Yedek Manuel Darbe Jeneratörü — 5V DC, 100 PPR, Voltaj Çıkışı, 80mm Kadran, Japonya

Bu Parçaya Ne Zaman İhtiyacınız Olur

Bu parçayı arayan çoğu bakım mühendisi zaten durumu biliyor: bir işleme merkezinin veya tornalama merkezinin el çarkı sorun çıkarmaya başlamış — kadranı diğer yöne çevirdiğinizde eksen bir yöne kayıyor, veya belirli dönüşler hiç hareket üretmiyor, veya en ince büyütme ayarında bile hareket titrek.

Makine yıllardır çalışıyor, orijinal Tosoku enkoderi yüz binlerce kadran dönüşü biriktirmiş ve nihayet yaşlanmaya başlamış.

RE45BA1R5 ihtiyacınız olan parçadır.

RE45BA1R5C'nin (güncel sonek güncellenmiş üretim versiyonu sonunda C harfi taşır, ancak temel özellik ve uyumluluk orijinal RE45BA1R5 ile aynıdır) doğrudan yedeğidir.

5V voltaj çıkışı, 100 PPR ve 80mm kadran kombinasyonu, Asya, Avrupa ve Kuzey Amerika'daki CNC takım tezgahı panellerinde en yaygın kullanılan RE45B varyantını temsil eder — Fanuc, Mitsubishi, Mazak, Haas ve diğer düzinelerce makine aleti üreticisinin onlarca yıldır operatör panellerinde belirttiği konfigürasyondur.

Tosoku'nun yetkili dağıtım ağına doğrudan giderseniz bir yedek temin etmek kolay olmalıdır.

Düşük maliyetli kopyalara dikkat edin — RE45B, piyasadaki en çok kopyalanan MPG enkoderlerinden biridir ve kopyalar neredeyse işlevselden birkaç hafta sonra tamamen işe yaramaz hale gelene kadar değişir.

Tosoku orijinali, optik algılama mekanizması, mandal mekanizması ve mekanik yapı, jenerik kopyaların eşleşmediği toleranslara göre üretildiği için üretim ortamlarında kanıtlanmış bir ömre sahiptir.

RE45BA1R5'i Makinenizde Tanımlama

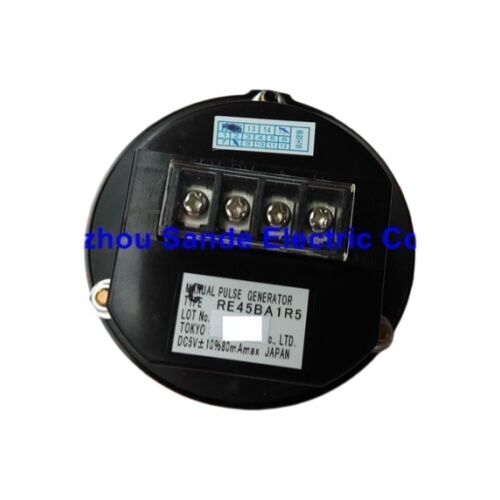

Parça numarası genellikle enkoder gövdesinin arka yüzündeki bir etikette basılıdır, operatör paneli açıldığında görünür. "RE45BA1R5" veya "RE45BA1R5C" (C soneki küçük bir revizyon güncellemesidir, temel parçayla tamamen eşdeğerdir) arayın.

Operatör panelinin önünden görünen üç montaj somunu, bunun Tip A (3 somunlu montaj) olduğunu belirtir ve siyah 15mm düğmedeki Tosoku logosuna sahip siyah kadran, B tipi düğme konfigürasyonunu doğrular.

Enkoder üzerindeki etiket hasarlı veya eksikse, fiziksel tanımlama şöyledir:

• 80mm çapında siyah plastik kadran, işaretli işaretlerle
• Önden görünen yaklaşık 120° aralıklı üç panel montaj somunu
• Arka konektör çıkışı (kablolama şekli, makinenin Tosoku'nun standart kablolamasını mı yoksa makine üreticisinin özel bir kablo demetini mi kullandığına bağlıdır)
• Japonya'da üretilmiştir — gövde arkasında tipik olarak Japonya menşe ülkesi gösterilir

İlgili RE45BA1D5, önden aynı görünür ancak 5V'ta 150mA çeker ve diferansiyel hat sürücü çıkışı kullanır — kablolama yapmadan R5 voltaj çıkışlı varyant ile elektriksel olarak değiştirilemez. Sipariş vermeden önce orijinal parça numarasını onaylayın.

RE45BA1R5 vs RE45BA1R5C — Aynılar mı?

Evet. RE45BA1R5C'deki C soneki, aynı ürün nesli içinde küçük bir revizyonu temsil eder — Tosoku, üretim değişikliklerini takip etmek için sonek harfini periyodik olarak günceller ve bu değişiklikler tamamen geriye dönük uyumludur.

Montaj, elektriksel bağlantılar, besleme voltajı, çözünürlük, çıkış formatı ve mekanik boyutlar RE45BA1R5 ve RE45BA1R5C arasında değişmez. İki parça numarası, değiştirme amaçları için değiştirilebilir.

Bazı yetkili distribütörler yalnızca C varyantını (mevcut gönderilen versiyon olarak) listeler; tam orijinal tanımı almadığınız konusunda endişelenmeyin.

Tamamen Durmadan Önce Arızalanan Bir MPG'yi Tanıma

MPG enkoderleri nadiren tek seferde arızalanır. Daha yaygın olarak, kademeli olarak bozulurlar ve özellikle bakmıyorsanız belirtileri yanlış teşhis etmek kolaydır.

Belirli açılarda darbe kaybı. Optik disk, izlerinden bir veya daha fazlasında bir leke veya ince çizik geliştirir, bu da fotodetektörün dönüşün o bölümündeki darbeleri kaçırmasına neden olur.

×1 büyütme ayarında, bu ara sıra kaçırılan adımlar olarak ortaya çıkar — eksen çoğu zaman adım başına 0.001mm hareket eder ancak bazen yanıt vermez. ×100'de, daha büyük komut edilen darbe başına hareket atlamayı maskelediği için aynı hata fark edilmeyebilir.

Kısmi dönüşlerde ters yön. Kirli bir disk veya aşınmış bir fotodetektör devresi, A/B faz ilişkisinin anlık olarak yanlış okunmasına neden olarak CNC'nin normal ileri sayıma devam etmeden önce bir adım geriye saymasına neden olur.

Bu, yavaş el çarkı hareketi sırasında hafif bir salınım veya boşluk benzeri hata gibi görünür.

Başlangıçtan sonraki ilk dönüşte çıkış yok. Enkoderin içindeki optik yayıcı (LED), güç verildikten sonra kararlı çıkış yoğunluğuna ulaşması biraz zaman alacak şekilde yaşlanmıştır. İlk birkaç saniyede, sinyal fotodetektörün güvenilir bir şekilde okuması için çok zayıftır.

Bu, genellikle haftalar veya aylar içinde kalıcı arızaya ilerler.

Yapışkan veya düzensiz mandal hissi. Her pozisyonda tıklayan yaylı mandal mekanizması aşınmış ve dokunsal geri bildirim artık her tıklama başına bir temiz darbeyi güvenilir bir şekilde karşılamıyor.

Bu, yukarıdaki optik arızalardan farklı bir mekanik aşınma belirtisidir ve yoğun kullanılmış bir ünitede genellikle onlarla birlikte görülür.

Bu belirtilerden herhangi biri, kritik bir işlem sırasında el çarkı tamamen arızalanmadan enkoderi değiştirme sinyalidir.

Yedeği Kablolama — Ne Beklemeli

RE45BA1R5, kablolarını enkoder gövdesinin arkasından çıkarır. Tosoku, RE45BA1R5 temel modeli üzerinde standart bir konektör belirtmez — kablolama çıplak uçlarla sonlanır ve makine üreticisi, makinenin özel konfigürasyonunda konektörü ve kablo demetini belirtir.

Eski enkoderi çıkardığınızda, herhangi bir şeyi çıkarmadan önce kablolama bağlantılarının fotoğrafını çekin.

Tel renk kodlaması tipik olarak Tosoku'nun standart çıkış konfigürasyonunu izler:

• A fazı ve B fazı çıkışları (kare çifti)
• A-ortak ve B-ortak (iki çıkış kanalı için dönüşler)
• +5V besleme ve 0V toprak

Makinenin arayüz konektöründeki belirli pin veya terminal atamaları, Tosoku tarafından değil, makinenin elektrik şemalarında tanımlanır — enkoderin kendisi standart bir kare çıkış cihazıdır ve CNC'nin MPG arayüzü, makine üreticisinin kablolama standardına göre A, B ve besleme pinlerini eşler.

Değiştirme enkoderini bağlamadan önce tam terminal atamaları için makinenin elektrik bakım kılavuzuna bakın.

Tosoku'nun MPG Serisindeki C Sonekli Varyant

Tosoku RE45B parça numaralarındaki C soneki tutarlı bir şekilde küçük bir dahili revizyonu belirtir — harici arayüzde, performans özelliklerinde veya montaj konfigürasyonunda asla bir değişiklik göstermez.

Bu kural, tüm RE45B ailesi için geçerlidir: RE45BD1R5C, RE45BD1R5'in (kadranı olmayan 5V 100PPR) yerini alır, RE45BA2R1C, RE45BA2R1'in (80mm kadran 12V 25PPR) yerini alır ve benzeri. Herhangi bir RE45B varyantının C sonekli bir versiyonunu orijinal temel versiyonun yedeği olarak satın almak her zaman doğrudur.

Makine üreticileri ve bakım ekipleri, BOM parça numaralarını mevcut stoklarla karşılaştırırken sonek güncellemesinden çekinmemelidir.

Anahtar Özellikler

SSS

S1: Makinemde "MPG hatası" gösteriyor veya el çarkı ekseni yanıt vermiyor — RE45BA1R5 muhtemelen sebep mi?

Zorunlu değil. Enkoderi değiştirmeden önce, enkoderden CNC'nin MPG girişine giden kablolamayı kontrol edin — gevşek bir konektör, panelin yakınındaki kabloda kırık bir tel (kabloların tekrar tekrar büküldüğü yer) veya kirli bir konektör pimi, arızalı bir enkoderle aynı belirtileri üretebilir.

MPG konektörünü CNC arayüz kartından çıkarın ve tekrar takın. Hata yeniden bağlandıktan sonra kısa bir süre temizlenir ve sonra geri dönerse, sorun muhtemelen enkoderin kendisi değil, konektör veya kablodur.

Yalnızca kablo ve konektörler mekanik ve elektriksel olarak kontrol edildikten sonra enkoder değiştirilmelidir.

S2: Yedek RE45BA1R5C çıplak tel uçlarıyla geliyor — hangi telin hangisi olduğunu nasıl bileceğim?

Tosoku'nun RE45B kablolama renk standardı: Vcc (+5V) genellikle kırmızı teldir; 0V (toprak) siyahtır veya beyazdır; A fazı çıkışı yeşildir; B fazı çıkışı sarıdır (veya benzeri eşleştirilmiş renk şeması).

Ancak, renk kodları üretim partisine ve makine üreticisinin özel bir kablo demeti belirtip belirtmediğine göre değişebilir.

Her zaman tel fonksiyonlarını orijinal makine çizimine göre veya voltaj ilişkilerini dikkatlice ölçerek bağlamadan önce doğrulayın. A ve B çıkışları, yavaş enkoder dönüşü sırasında 5V mantık salınımları gösterecektir; A ve B'yi değiştirmek eksen yönünü tersine çevirir ancak herhangi bir hasara neden olmaz.

S3: Makine üreticisi BOM'umdaki parça numarasını C soneki olmadan RE45BA1R5 olarak listeliyor. RE45BA1R5C doğrudan bir yedek mi?

Evet, tamamen. RE45BA1R5C, RE45BA1R5'in mevcut üretim versiyonudur — Tosoku, ürünün özelliklerini, arayüzünü veya uyumluluğunu değiştirmeyen bir üretim revizyonunu takip etmek için C sonekini ekledi.

Herhangi bir yetkili Tosoku tedarikçisi bunu doğrulayacaktır.

RE45BA1R5 kurulumu için RE45BA1R5C'yi yedek olarak kullanmak doğru ve beklenen prosedürdür.

S4: RE45BA1R5'i başka bir makineden takas ederek enkoderin arızalı olup olmadığını geçici olarak test edebilir miyim?

Evet, aynı CNC türündeki (aynı besleme voltajı ve MPG giriş formatı) makineler arasında enkoderleri takas etmek, kablolama konektörleri eşleşirse veya telleri doğru bağlayabilirseniz geçerli bir teşhis tekniğidir.

Daha önce düzensiz davranan eksen, ödünç alınan enkoderle doğru çalışıyorsa, orijinal enkoder arızalıdır.

Hata enkoderi diğer makineye takip ederse, enkoderin arızalı olduğu doğrulanır.

Ödünç alınan enkoderle orijinal eksende hata kalırsa, sorun kablolamada, CNC'nin MPG arayüzünde veya CNC parametre ayarlarındadır — enkoderde değil.

S5: Yedek RE45BA1R5'i taktıktan sonra, el çarkını çevirdiğinizde eksen yanlış yönde hareket ediyor. Sorun ne?

A ve B faz telleri ters çevrilmiş — ya orijinal kablolamada karıştırılmışlar ya da yedek, orijinal enkoderin yönüne göre A ve B karıştırılarak kablolanmış.

A ve B bağlantılarını değiştirmek, el çarkı dönüşü ile eksen hareketi arasındaki yön ilişkisini başka hiçbir işlevi etkilemeden tersine çevirir. Yedek enkoder üzerindeki A ve B çıkış tellerini tanımlayın ve bağlantı noktasında değiştirin.

Alternatif olarak, CNC, MPG yön girişini tersine çevirecek bir parametreye sahip olabilir — Fanuc kontrollerinde, bu uygun MPG eksen yönü parametresi aracılığıyla ayarlanabilir (belirli seri için CNC'nin parametre kılavuzuna bakın).

Hem donanım ters çevirme hem de parametre ayarlaması doğru sonucu verir.
