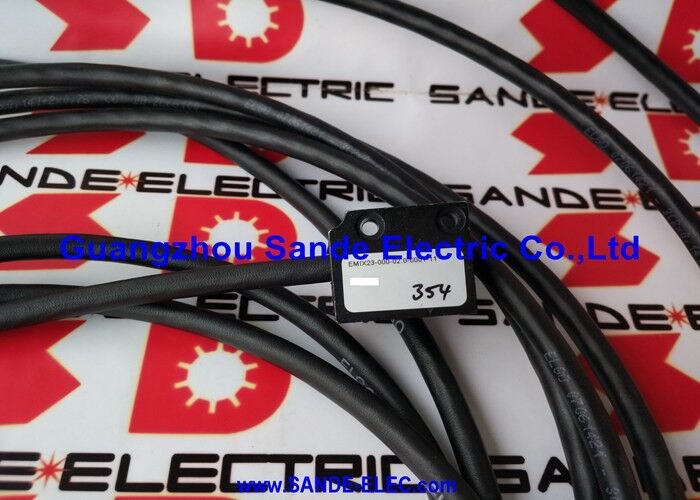

OEM manyetik okuma başlığı EMIX23-000-02.0-0001-11

Elgo EMIX23-000-02.0-0001-11

Genel bakış

BuElgo EMIX23-000-02.0-0001-11Bir cam ölçeğin çok kırılgan, çok hacimli veya çok pahalı olduğu uygulamalara 1μm çözünürlüklü konum ölçümünü getiren kompakt bir manyetik eklentisel doğrusal kodlayıcıdır.ve TTL mantık seviyelerinde basit bir kare çıkışı aşağı yön kontrolör ihtiyaçlarıdır.

Elgo'nun EMIX23 serisi, sensör başını ve değerlendirme elektroniklerini tek bir hücrenin içine entegre eder. Ayrı bir elektronik kutusu yoktur, bir interpolasyon ünitesi yoktur ve ek bir amplifikatör gerekmez.2.0m önceden monte edilmiş kablo doğrudan sensör başından çıkar ve alıcı sistemin dijital giriş kartına bağlanmak için açık kablolarda sona erer.

Ölçme prensibi manyetiktir: sensör başı, Elgo MB20-20 manyetik bantında kuzey ve güney kutbu alternatiflerini tarar (2 mm kutup mesafesi),Entegre elektroniklerin kare kare dalga çıkışına araştırdığı sinüzoidal bir sinyal üretir.

Dört kenarlı tetikleyici ile 0,001 mm çözünürlük ayarında, the 2mm pole pitch of the tape is divided electronically into 500 increments per pole pitch — a level of interpolation that delivers 1µm position granularity from a contact-free magnetic sensing mechanism with no moving parts in the sensor.

Parça numarasındaki -11 eksiği, 5V DC besleme voltajı ve TTL çıkış seviyelerini belirtir.

TTL çıkışları (0V mantıksal düşük, 5V mantıksal yüksek) çoğu PLC'nin, hareket denetleyicilerinin, konum göstergelerinin,ve CNC arayüzleri, seviye dönüşümü gerektirmeyen.

Farklı çıkış çiftleri (A/A′, B/B′),Z/Z′) sinyalin, kablonun elektrikli gürültülü bir ortamda geçtiği tesislerde en iyi gürültü korumasını sağlamak için sinyalin diferansiyel alıcı girişlerine bağlanmasına izin verir..

2,0 m'lik kablo uzunluğu Tosoku'nun standardıdır; parça numarasındaki kablo uzunluğu alanı ile belirlenen 30 m'ye kadar daha uzun kablolar sipariş varyantları olarak mevcuttur.Sensör başının hareketli bir arabaya monte edildiği ve kablonun yakın bir kontrol dolabında sonlandığı çoğu makine kurulumları için2,0 metre yeter.

Araba ile kabine arasındaki mesafenin 2 metreyi aştığı daha büyük makine yolculuk aralıkları için, ordering the appropriate longer cable variant at specification time is the correct approach — extending the cable after the fact by splicing may degrade signal quality at the 5V TTL levels used by this variant.

Ana Özellikler

Manyetik doğrusal kodlama neden ve ne zaman

Manyetik doğrusal kodlayıcılar konum ölçüm manzarasında belirgin bir niş işgal ediyor.

Optik kodlayıcılardan daha fazla kirliliğe dayanıklıdırlar (çizik veya kırılma için cam ölçek yoktur), mekanik olarak daha kolay monte edilirler (değerli zemin yollarından ziyade yapışkan bant),ve ekonomik olarak uzun ölçüm mesafelerini kapsayabilir.

EMIX23, daha önce yalnızca optik cam ölçekleriyle elde edilebilen tam μm aralığı çözünürlüğü ile bu avantajları genişletir.

Başlıca uygulama segmentleri hassas ahşap işleme makineleri, metal tabakası üretim ekipmanları, testere ve kesme makineleri,ve genel endüstriyel otomasyonlarda 1μm çözünürlük gerektirir, ancak çevresel maruz kalma , metal yongalar, soğutma suyu, titreşim optik algılamayı pratik yapmaz.

EMIX23'ün manyetik olmayan kirleticilere karşı manyetik bağışıklığı, optik bir ölçek sistemini hızla bozacak ortamlarda güvenilir konum verileri üretmeye devam etmesi anlamına gelir.

Referans Puls ve Kurulum Notları

The Z/Z′ differential output provides one reference pulse per pass across the tape's reference mark — this is the point the controller uses to establish an absolute reference position within the incremental measurement range.

Elgo'nun isteğe bağlı olan R eksiği (bu varyantın parça numarasına dahil değildir) serbestçe tanımlanabilir bir referans darbeler konumunu sağlar;R seçeneği olmayan standart -000 sürümü bantın sabit referans işaretini kullanır.

Sensör başının montajı, ölçüm aralığı boyunca sensör yüzü ile bant yüzeyi arasındaki 0,1 ila 0.8 mm boşluğu korumayı gerektirir.Elgo, belirtilen çözünürlüğü garanti etmek için kurulum sırasında göz önünde bulundurulması gereken EMIX23 için montaj toleranslarını belirtir..

Bu aralığın dışındaki bir boşluk, sinyal amplitudunun bozulmasına veya sinyal kaybına neden olur.

Sık Sorulan Sorular

S1: EMIX23-000-02.0-0001-11, sinyal bozulmadan 2.0m'lik tam kablo uzunluğunda 1μm çözünürlüğüne ulaşabilir mi?

Evet, 5V TTL diferansiyel çıkışı, 2 metrelik kablo boyunca sinyal bütünlüğünü korumak için tasarlanmış.

Farklılık hattı topolojisi (ek sinyal çiftleri A/A′, B/B′, Z/Z′) kablo üzerinde üretilen ortak mod gürültüsünü iptal eder.makine dolaplarından geçen kodlayıcı kablolarda sinyali bozacak birincil kaynak olan.

Alıcı girişlerin diferansiyel topolojiden tam olarak yararlanmak için diferansiyel alıcılar (RS-422 uyumlu) olduğundan emin olun.Farklı çıkışları tek uçlu girişlere bağlamak mümkündür, ancak gürültü reddetme avantajını feda eder.

S2: EMIX23-000-02.0-0001-11 ile hangi manyetik bant kullanılmalıdır?

0.001mm (1μm) çözünürlükteki EMIX23, Elgo'nun MB20-20 manyetik bantını EPS (tek kutuplu manyetizasyon) ile ≤1μm çözünürlük için gerektirir.

1μm'den daha kaba çözünürlüklerde (örneğin, 0.005mm), EPS işareti olmayan standart MB20-20 bantı kabul edilebilir.

EPS bantı, 1μm çözünürlük elde etmek için interpolasyon elektronikleri için gerekli olan daha ince toleranslı kutup sınırlarına sahiptir.

1μm yapılandırılmış EMIX23 ile standart bant kullanılarak çıkış üretilecek, ancak doğruluk özelliği garanti edilemez.

S3: EMIX23'ün referans darbeleri pratik bir kurulumda nasıl kullanılır?

Z titreşimi kasetin referans işaretçisinin üzerinden her geçişte bir kez ateş eder.

Bir makine uygulamasında, denetleyici, bu referans geçişinden sonra eksenin mutlak sıfır referansını belirlemek için güçlendirilmesinden veya tanımlanmış bir arama hareketinden sonra tespit edilen ilk Z darbesini kullanır.denetleyici makinenin koordinat sistemi içinde konumunu bilir ve kapalı döngü konum kontrolü girebilir.

Z darbelerinin konumu, bant üzerindeki sabit bir fiziksel konumdur, bu nedenle referans geçiş her zaman her seferinde aynı verinin konumunu belirler.

Eğer makinenin hareketi normal üretim sırasında ekseni Z işaretçi konumundan geçirirse, denetleyici sadece Z darbesini not eder ve devam eder.

S4: EMIX23-000-02.0-0001-11 yüksek hızlı hareket uygulamaları için uygun mu ve maksimum çapraz hız nedir?

5V TTL çıkışı ile 1μm çözünürlükte maksimum geçiş hızı, elektroniklerin üretebileceği maksimum çıkış frekansı ile belirlenir.

1μm çözünürlükte, 1m/s çapraz hızı 1,000saniyede 1000 sayı say.

The EMIX23 electronics at this resolution are rated for speeds that accommodate typical industrial machine tool and automation traverse velocities — confirm against Elgo's specification sheet for the maximum specified traverse speed at the ordered resolution to verify suitability for the specific application's rapid traverse speed.

S5: Kurulum sırasında önerilen sensörle bant aralığı ayarlaması nedir ve nasıl doğrulanır?

Hedef kurulum boşluğu, makine işleyişi sırasında mekanik değişime karşı tolerans sağlayan pratik bir orta nokta olarak 0,5 mm ile 0,1 mm ile 0,8 mm arasında.

Elgo offers an optional LED distance monitoring function (suffix E in the part number) that signals when the gap is within the acceptable range during installation — this option is not included in the -02.0-0001-11 standart varyantı, ancak ilgili E takma bölümünde mevcuttur.

LED izleme seçeneği olmadan, boşluk, kurulum sırasında sensör ölçümleri kullanılarak ayarlanır.

Kurulduktan sonra, temiz kare dalga geçişlerini doğrulamak için A/B çıkış sinyalinin kalitesi bir osiloskop üzerinde gözlemlenebilir.Boşluğun operasyonel aralığın içinde olduğunu pratik olarak doğrulayan.
