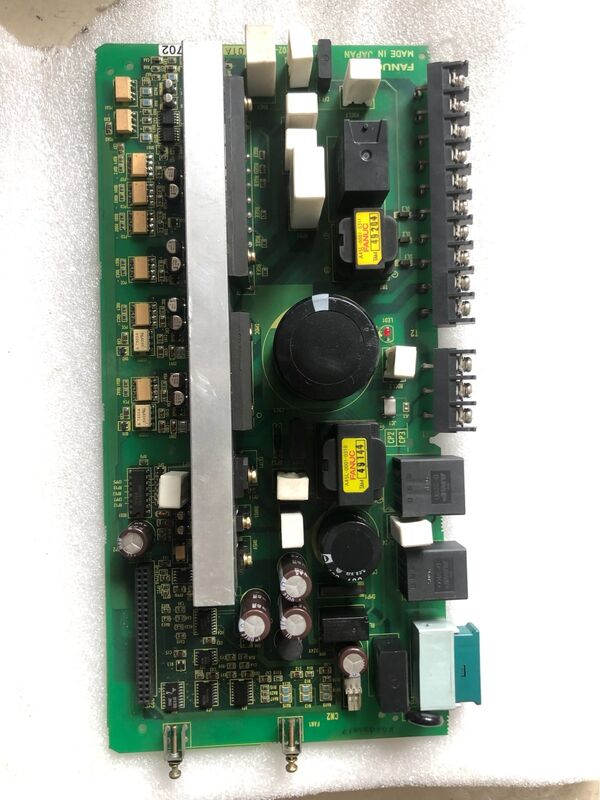

Yeni Fanuc CNC Devre Kartı Servo Sürücü Kartı A16B-2202-0184

A16B-2202-0184 FANUC A16B-2202 Serisi PCB 018x Aralık / Alfa Sürücü Tablosu / CNC Sürücü yedek

A16B-2202 FANUC Alfa Sürücü Kartı Ailesi

A16B-2202 serisi, FANUC Alpha sürücü bileşenleri kart ailesinin onaylanmış bir parçasıdır. Kablolama kartları, güç arayüzü PCB'leri ve Alpha servo amplifikatörleri için iç devre kartları,Güç kaynağı modülleri, ve spindle sürücüleri.

A16B-2202 serisinin onaylanmış levhaları şunları içermektedir:

• Alfa SVM servo modülleri (servo güçlendirici kabloları)
• Alfa PSM güç kaynağı modülleri (tasdiklendi: A16B-2202-0542 A06B-6081-H103 PSM içinde)
• Alfa SPM fiyonk modülleri

A16B-2202-0184 018x pozisyonunda, A16B-2202 numaralandırmanın erken aralığını işgal ediyor. 018x aralığı serinin içindeki daha önceki bir Alfa tahrik bileşen jenerasyonunu yansıtıyor.

Anahtar Ürün Bilgisi

A16B-2202 Sürücü Tabloları Power Interface Layer

FANUC Alpha sürücü modülleri, her sürücü modülü içinde güç aşaması arayüz PCB'leri olarak A16B-2202 serisi panelleri kullanır.

Güç aşaması bağlantısı:Yolu geçit sürücü sinyalleri, akım sensör çıkışları ve sürücü modülünün güç donanımı ile kontrol PCB arasındaki hata tespit sinyalleri.

Koruma izleme:Enerji aşamasından sıcaklık, aşırı akım ve otobüs hatası sinyallerini toplayın ve koruyucu eylem için kontrol elektroniklerine sunun.

Bağlantı yönlendirmesi:Güç terminalleri, sensör kabloları ve kontrol sinyalleri için fiziksel bağlantı noktalarını sürücü modülü yapısında sağlayın.

Uygulama Senaryoları

Alfa sürücü kartı hatası:Bir FANUC Alpha servo veya güç kaynağı modülü güç aşaması hataları geliştirir. A16B-2202-0184 sürücü modülünün içindeki etiketinden belirlenir. Değiştirme sürücü işlevini geri kazanır.

Sürücü bakımı:FANUC Alpha tahrik ekipmanlarını sürdüren bir üretim tesisi, takıldığı özel tahrik modülü için A16B-2202-0184 stokları sağlar.

Sık Sorulan Sorular

S1: A16B-2202-0184'ün FANUC Alpha sürücüm için doğru kart olduğunu nasıl doğrulayabilirim?

Eğer A16B-2202-0184 diyorsa, bu onaylanmış bir değişimdir.Kartın belirli tahrik modülündeki konumunu doğrulamak için FANUC Alpha bakım kılavuzundaki yedek parça tablosuyla çapraz referans.

S2: A16B-2202-0184 ile aynı tahrik modülündeki kontrol PCB arasındaki ilişki nedir?

Alfa sürücü modülleri iki ana pano içerir. A16B-2202-0184, güç seviyesi bağlantılarını ‡ geçit sürücü yönlendirmesi, akım algılama ve güç aşamasından hata sinyali toplama işlevlerini üstlenir.Ayrı bir kontrol PCB, sürücü algoritmasını ele alır., iletişim ve servo düzenlemesi.

S3: Hangi sürücü alarm belirtileri A16B-2202-0184 pano hatasını gösterir?

Güç aşaması alarmları overcurrent, IGBT kapı hatası, ya da faz akım anormallikleri sürücünün üzerinde sürekli olarak görünen etkinleştirme ve güç testi doğru ama güç aşaması alarmları devam, A16B-2202-0184 bir sonraki teşhis önceliğidir.

S4: A16B-2202-0184'ü kullanırken hangi ESD ve güvenlik önlemleri uygulanır?

FANUC Alpha sürücü sistemini tamamen kapatın. Dahili kartlara erişmeden önce DC otobüs voltajının güvenli seviyelerin altında olduğunu kontrol edin. Alfa sürücü modülleri güç kesildikten sonra otobüs şarjını korur.A16B-2202-0184'ü, ESD güvenli yüzeyinde anti-statik bir bileklik kemeri ile tutun.
