Fanuc CNC Devre Kartı PLC Modülü GE Konum Kodlayıcısı Arayüzü A20B-2100-0270

A20B-2100-0270 | FANUC 4 Eksenli Konum Dedektörü Arayüzü PCB — SDU1 / 16i / 18i / 21i CNC Eksen Geri Besleme Arayüzü

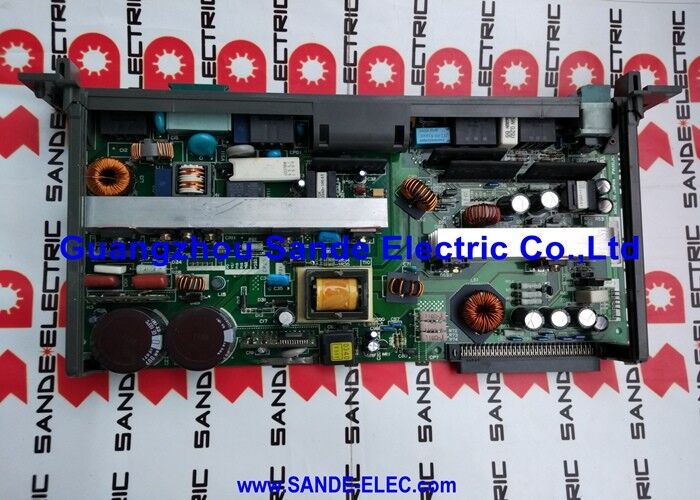

A20B-2100-0270 — SDU1 Dedektör Arayüzü Modülünün İçindeki PCB

A20B-2100-0270, FANUC A02B-0236-C203 SDU1 (Servo/Terazi Dedektör Birimi) modülünün kalbindeki baskılı devre kartıdır. Bu modül, FANUC i-serisi CNC kontrol ünitesi ile konum dedektörleri (makine takımının servo eksenlerine monte edilen kodlayıcılar veya doğrusal ölçekler) arasında yer alan donanım arayüz katmanıdır.

FANUC i-serisi CNC mimarisinde, SDU1 modülü (A20B-2100-0270'i içerir) dört temel eksen için konum dedektörü sinyallerini yönetir:

Sinyal koşullandırma:PCB, her eksenden ham kodlayıcı veya ölçek geri besleme sinyallerini alır ve bunları filtreler, ara belleğe alır ve CNC'nin servo kontrol algoritmasının konum ve hız hesaplaması için gerektirdiği formata dönüştürür.

Arıza izleme:PCB, gelen dedektör sinyallerini anormallikler (kırık kablolar, eksik darbeler ve kodlayıcı veya ölçek arızalarını gösteren sinyal seviyesi hataları) açısından izler ve CNC'de uygun alarm koşullarını oluşturur.

Temel Özellikler

A02B-0236-C203 — SDU1 Modül Düzeneği

A20B-2100-0270 PCB, A02B-0236-C203 SDU1 modülünün içine takılıdır. Eksiksiz SDU1 modülü, A20B-2100-0270 PCB'nin yanı sıra mekanik muhafazayı, konektörleri ve ek bileşenleri (Alfa sigortası A60L-0001-0290#LM20 dahil) sağlar. Daha büyük takım tezgahı kurulumlarında, dört temel eksenin ötesinde ek eksenleri yönetmek için birden fazla SDU modülü bir birincil ana modül ve yardımcı modüllerle yapılandırılabilir.

Uygulama Senaryoları

i-serisi CNC'de konum dedektörü arayüz hatası:FANUC 18i işleme merkezi, bir veya daha fazla eksende servo alarm koşulları geliştirir; bu eksenlerden gelen konum dedektörü sinyalleri CNC tarafından doğru şekilde okunmamaktadır. A02B-0236-C203 SDU1 modülü arıza olarak tanımlanır ve içindeki PCB A20B-2100-0270'tir. PCB'nin değiştirilmesi, doğru eksen konumu geri bildirimini geri yükler.

16i CNC kodlayıcı arayüzünün değiştirilmesi:FANUC Serisi 16i tornalama merkezi, CNC kontrol ünitesi revizyonunun bir parçası olarak konum dedektörü arayüzü PCB'sinin değiştirilmesini gerektirir.

SSS

S1: A20B-2100-0270 (PCB) ile A02B-0236-C203 (modül) arasındaki fark nedir?

A20B-2100-0270, sinyal işleme devresini içeren elektronik bileşen olan çıplak baskılı devre kartıdır. A02B-0236-C203, komple SDU1 modül düzeneğidir; gövde, konektörler ve çekirdek PCB olarak A20B-2100-0270'in yanı sıra bir Alfa sigortası ve diğer bileşenleri içeren komple elektronik düzenek. PCB arızalandığında, modülün gövdesi ve konnektörleri hasarsızsa A20B-2100-0270 bağımsız olarak değiştirilebilir.

S2: Hangi CNC alarmları A20B-2100-0270 arızasını gösterir?

Konum dedektörü arayüzü hataları, FANUC CNC'de servo alarmları üretir; genellikle SV0360 (darbe kodlayıcı bağlantısı kesildi), SV0380 (kodlayıcı bağlantısı kesildi) veya bir veya daha fazla eksende ilgili geri besleme sinyali alarmları. Alarmın eksen tanımı, A20B-2100-0270 üzerindeki spesifik dedektör arayüz devresine işaret ederek hangi eksen geri besleme yolunun başarısız olduğunu gösterir. Kodlayıcının kendisi ve kablo testi doğruysa ancak alarm devam ediyorsa tanılama odağı PCB'dir.

S3: A20B-2100-0270, döner kodlayıcıların yanı sıra doğrusal ölçek geri bildirimini de destekliyor mu?

SDU1 modülü ve A20B-2100-0270 PCB'si, FANUC konum dedektörü tipleri (servo motorlardaki döner darbe kodlayıcılar) ve uygun arayüz dönüştürücüler, doğrusal ölçek sistemleri ile arayüz oluşturacak şekilde tasarlanmıştır. Desteklenen belirli dedektör türleri, SDU1 modülünün donanım yapılandırmasına ve söz konusu CNC için geçerli FANUC i-serisi donanım belgelerine bağlıdır.

S4: A20B-2100-0270 kullanılırken hangi ESD önlemleri geçerlidir?

SDU1 modülüne veya PCB'sine erişmeden önce CNC kontrol ünitesinin gücünü tamamen kapatın. A20B-2100-0270'i ESD açısından güvenli bir yüzey üzerinde topraklanmış antistatik bir bilek kayışıyla tutun. PCB, kodlayıcı geri bildirimi için hassas analog sinyal işleme devreleri içerir; bunlar özellikle elektrostatik boşalmaya karşı hassastır. Arıza olayı sırasında atmışsa Alfa sigortasını (A60L-0001-0290#LM20) değiştirin.
