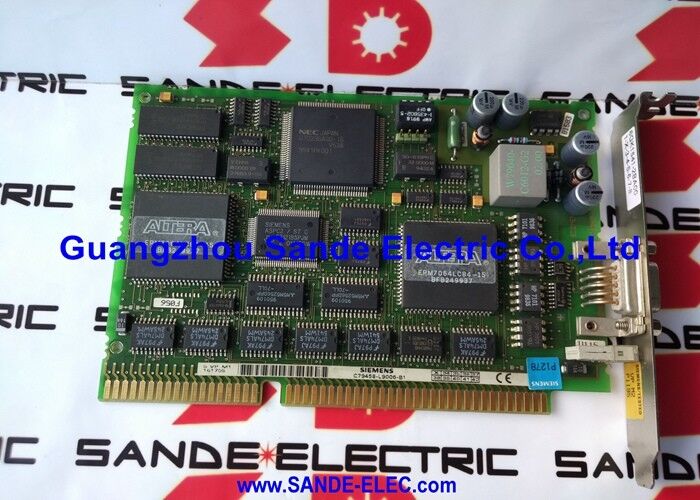

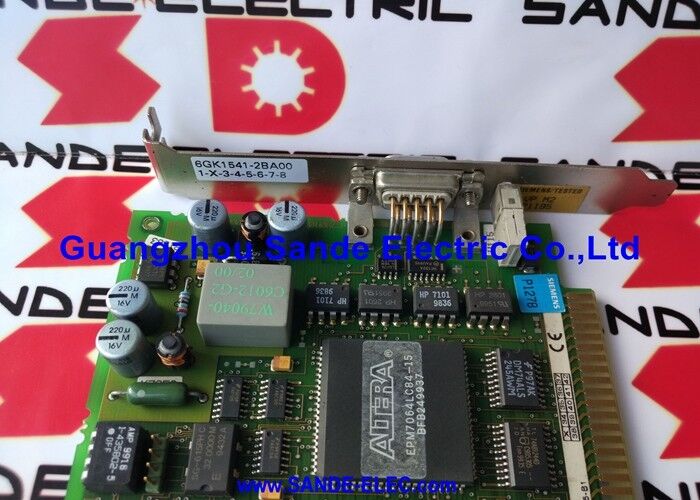

CP 5412 İletişim İşlemcisi Siemens A2 ISA Kart 6GK1541-2BA00

6GK1541-2BA00. Siemens SIMATIC NET CP 5412/A2 PROFIBUS ISA Kartı PG/PC ile PROFIBUS Bağlantısı / 16-Bit / Versiyon 2

CP 5412/A2 PG ve PC için PROFIBUS Geçidi

6GK1541-2BA00, bir PC'nin ISA otobüs yuvasına kurulabilen ve PROFIBUS master veya slave arayüzü sağlayan bir SIMATIC NET iletişim işlemci kartı olan CP 5412/A2'dir.Bu kart, Siemens PG (Programlama Aygıtları) ve STEP 5 çalışan genel amaçlı bilgisayarları bağlamak için standart donanım çözümüydü., STEP 7 veya diğer SIMATIC mühendislik ve teşhis yazılımı PROFIBUS DP/FMS saha otobüsü ağlarına.

CP 5412/A2 ("A2" = donanım sürümü 2) gerekli PROFIBUS fiziksel katmanı, zamanlama, and protocol handling that a standard PC's parallel or serial port cannot supply — PROFIBUS requires specific real-time communication that a dedicated processor card handles independently of the PC's main CPU.

Ana Özellikler

PROFIBUS İndüstriyel Fieldbus Standartı

PROFIBUS (Proses Alan Otobüsü), Siemens SIMATIC PLC sistemlerinde, SINUMERIK CNC makinelerinde, SIMODRIVE sürücü sistemlerinde ve süreç enstrümantasyonlarında yaygın olarak kullanılan endüstriyel bir alan otobüsü standardıdır:

PROFIBUS DP (Decentralize Peripherals):En yaygın varyasyon DP, 12 Mbit/s'ye kadar hızlarda çalışır.

PROFIBUS FMS (Field Message Specification):Akıllı saha cihazları arasındaki veri alışverişi için daha eski bir varyant DP'den daha az kullanılan.

6GK1541-2BA00 CP 5412/A2, PC'ye PROFIBUS master veya slave düğümü olarak hareket etme yeteneği sağlar. STEP 5 veya STEP 7 programlama yazılımının PLC'ye çevrimiçi bağlantı kurmasını sağlar.teşhisleri oku, I/O durumlarını izler ve programları doğrudan PROFIBUS ağı üzerinden indirir.

Uygulama Senaryoları

PG/PC ile PROFIBUS ağ bağlantısı:STEP 7 mühendislik yazılımı çalışan bir Siemens PG'nin, bir SIMATIC S7 PLC sistemini programlamak veya teşhis etmek için PROFIBUS DP ağına bağlanması gerekir.6GK1541-2BA00 CP 5412/A2, PROFIBUS arayüzünü PG'nin ISA yuvasından sağlar.

Eski PROFIBUS sistemleri için tanı erişimi:Bir bakım mühendisi, daha eski bir PROFIBUS DP ağını, bir ISA yuvası olan bir PG veya endüstriyel PC kullanarak teşhis etmesi gerekir.6GK1541-2BA00 kartı teşhis yazılımı için fiziksel ağ bağlantısı ve protokol işleme sağlar.

Sık Sorulan Sorular

S1: PROFIBUS iletişimi için 6GK1541-2BA00 kullanmak için hangi yazılım gereklidir?

CP 5412/A2, bir Windows sürücüsü ve SIMATIC NET yazılımı gerektirir.Kartın PROFIBUS adresi ve iletişim parametreleri SIMATIC NET arayüzü yapılandırma aracı ile yapılandırılırBelirli yazılım sürümü ana işletim sistemi ve CP 5412/A2 donanım revizyonuyla uyumlu olmalıdır.

S2: 6GK1541-2BA00 hangi işletim sistemini destekliyor?

CP 5412/A2, üretim dönemi boyunca geçerli olan Microsoft Windows işletim sistemleri için tasarlanmıştır. Öncelikle Windows NT, Windows 98 ve Windows 2000.Daha sonraki işletim sistemleri için destek, CP 5412 donanımı için mevcut SIMATIC NET yazılım sürümüne bağlıdırA2 donanım revizyonu, 1990'ların sonu ve 2000'lerin başında mevcut olan yazılım ortamına karşılık gelir.

S3: CP 5412/A2 ve daha sonraki PROFIBUS CP kartları (CP 5611 gibi) arasındaki fark nedir?

CP 5412/A2 (6GK1541-2BA00) daha eski ISA otobüsünü kullanır.CP 5611 ve CP 5613 gibi daha sonraki kartlar PCI otobüsünü kullanır, modern PC mimarilerinde ISA'nın yerini aldı. PCI kartları daha yüksek otobüs bant genişliği sağlar ve mevcut nesil PC donanımlarıyla uyumludur.CP 5412/A2 özellikle ISA ile donatılmış ekipmanlar için tasarlanmıştır..

S4: 6GK1541-2BA00 ile hangi PROFIBUS kablosu ve konektörü gerekiyor?

PROFIBUS DP/FMS, özel bir korumalı bükülmüş çiftli kablo kullanır.CP 5412/A2'ye bağlantı, kart koltuğundaki standart 9 pinli Sub-D dişi bir bağlantı aracılığıyla yapılır., PROFIBUS kablosunun A ve B sinyal kabloları belirtilen pin konumlarına bağlanmıştır.Kablodaki ilk ve son düğümde 150 Ω son direnç etkinleştirilmelidir..

S5: 6GK1541-2BA00 bir PROFIBUS DP ustası mı kölesi mi?

CP 5412/A2, PROFIBUS DP Sınıf 1 master (DP köleleri ile döngüsel I/O değişimini yöneten birincil denetleyici) olarak çalışabilir.DP Sınıfı 2 ustası (programlama ve teşhis ustası, STEP 7 veya STEP 5 tarafından çevrimiçi erişim için kullanılan rol)Operasyon rolü SIMATIC NET yazılımı aracılığıyla yapılandırılır. Donanım kartı üç modu da destekler.
