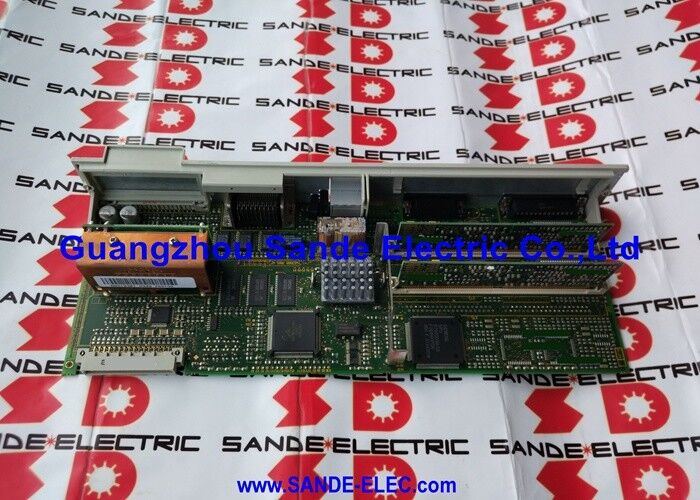

Siemens Simodrive 611 Dijital Yüksek Performanslı Doğrudan MEAS Sistemi 6SN1118-0DK23-0AA0

6SN1118-0DK23-0AA0. Siemens SIMODRIVE 611-D Dijital Performans Modülü. Kapalı döngü / Doğrudan ölçüm sistemi / CNC Performans Kontrol Birimi.

6SN1118 SIMODRIVE 611-D Performans Kontrol Birimi Ailesi

6SN1118-0DK23-0AA0, SIMODRIVE 611-D sürücü modülleri içindeki istihbarat katmanını sağlayan 6SN1118 performans kontrol ünitesi ailesine aittir.6SN1118-0Dxx23 alt ailesi içinde:

6SN1118 içindeki DK23 işareti, DG21'den (bir eksenli, bir eksenli, bir eksenli, bir eksenli, bir eksenli, bir eksenli, bir eksenli, bir eksenli, bir eksenli, bir eksenli, bir eksenli, bir eksenli, bir eksenli, bir eksenli, bir eksenli, bir eksenli, bir eksenli, bir eksenli, bir eksenli, bir eksenli, bir eksenli, bir eksenli, bir eksenli, bir eksenli, bir eksenli, bir eksenli, bir eksenli, bir eksenli, bir eksenli, bir eksenli, bir eksenli, bir eksenli, bir senli, bir senli, bir senli, bir senli, bir senli, bir senli, bir senli, bir senli.Yukarıda açıklanmıştır) "K" yapılandırma harfi ve "23" varyant kodu ile.

Ana Özellikler

Uygulamalar Doğrudan ölçümün önemli olduğu yerler

Yüksek hassasiyetli işleme merkezleri:Havacılık bileşenlerinin beş eksenli işleme, ölçekleme ve kalıp işleme,ve hassasiyetli jig sondajı ?? kurşun vida pitch hatası veya termal akıştan kaynaklanan eksikliklerin doğrudan iş parçasında boyut hatalarına yayıldığı durumlarda.

Dökme makineleri:Hassas öğütme, termal genişlemeye rağmen uzun öğütme döngüleri boyunca mikron seviyesinde konum doğruluğunu korumayı gerektirir.Doğrudan ölçüm, doğrusal kodlayıcılar aracılığıyla gerçek zamanlı olarak bu genişlemeyi düzeltir..

CMM (Koordinat Ölçme Makinesi) eksenleri:Ölçme makinesi eksenleri, mekanik aşınmadan bağımsız olarak doğrulanmış konum doğruluğuna sahip olmalıdır. Doğrudan kodlayıcılar bunu top vida veya rafın durumundan bağımsız olarak sağlar.

Uygulama Senaryoları

SIMODRIVE 611-D doğrudan ölçüm ekseni hatası:Doğrudan ölçüm ekseni olan bir CNC alet makinesi, bir eksende konum kontrol hatası geliştirir. Doğrudan ölçüm yeteneğine sahip kapalı döngü performans modülü hatası olarak tanımlanır.6SN1118-0DK23-0AA0 yedek olarak monte edilmiştir.Doğru yüksek hassas konum kontrolü yeniden kuruldu.

Yüksek hassasiyetli işleme merkezi sürüşü:Tüm eksenlerde doğrusal kodlayıcıları olan bir hassas işleme merkezi SIMODRIVE 611-D sürücüleriyle kullanıma veriliyor.6SN1118-0DK23-0AA0, doğrudan bir ölçüm eksenine bağlanan her bir tahrik modülüne monte edilir..

Sık Sorulan Sorular

S1: Sadece motor geri bildirime göre doğrudan ölçümden gelen pratik doğruluk artışı nedir?

Tek başına motor kodlayıcısından konumlandırma doğruluğu, kurşun vida pitch hatası, kurşun vida termal genişlemesi ve geri tepki ile sınırlıdır.Tipik kurşun vida sistemleri konumlandırma doğruluğunu ± 5 ∼ 15 mikron elde eder. 6SN1118-0DK23-0AA0 gibi bir modül aracılığıyla doğrudan doğrusal kodlayıcı ölçüm ile, konum döngüsü gerçek eksen pozisyonunda kapanır.Kodlayıcı çözünürlüğüne bağlı olarak ±1 ∼3 mikron elde etmek.

S2: Doğrudan ölçüm kanalı için 6SN1118-0DK23-0AA0 tarafından hangi kodlayıcı türleri desteklenir?

The SIMODRIVE 611-D direct measuring performance modules accept high-resolution linear or rotary encoders for the direct measurement channel — typically Heidenhain or equivalent linear scales with sin/cos 1Vpp or digital interfaces6SN1118-0DK23-0AA0 tarafından desteklenen spesifik kodlayıcı tipi ve çözünürlüğü, geçerli Siemens SIMODRIVE 611-D işlev açıklamalarından ve donanım belgelerinden doğrulandı.

S3: 6SN1118-0DK23-0AA0 sadece motor kodlayıcısını kullanarak doğrudan ölçüm kodlayıcısı olmadan kullanılabilir mi?

Doğrudan ölçüm performansı modülü, doğrudan kodlayıcı girişi bağlanmadığında tipik olarak yalnızca motor kodlayıcı modunda çalışabilir, ancak bu daha yüksek spesifikasyonlu modülün amacını geçersiz kılar..Doğrudan bir kodlayıcı olmadan 6SN1118-0DK23-0AA0 kullanmak, standart bir performans modülünün yerini alır ve doğrudan ölçüm yeteneğinden yararlanmaz.Bu spesifik varyant için sadece motor kodlayıcısı işlevinin desteklendiğini SIMODRIVE 611-D belgelerinden doğrulayın.

S4: 6SN1118-0DK23-0AA0'yu değiştirmek, parametrelerin yedeklenmesi ve restore edilmesini gerektirir mi?

Evet SIMODRIVE 611-D performans kontrol üniteleri, 6SN1118-0DK23-0AA0'yu değiştirirken, eksene özel sürücü parametrelerini saklar. the drive parameters (including both the motor encoder and direct encoder configuration data) must be backed up before removal and restored to the replacement unit via the SINUMERIK CNC's drive data management functionDoğrudan kodlayıcı ölçeklendirme parametrelerine özel dikkat edilmelidir. Bunlar makine eksenine monte edilmiş belirli doğrusal ölçek için doğru ayarlanmalıdır.
