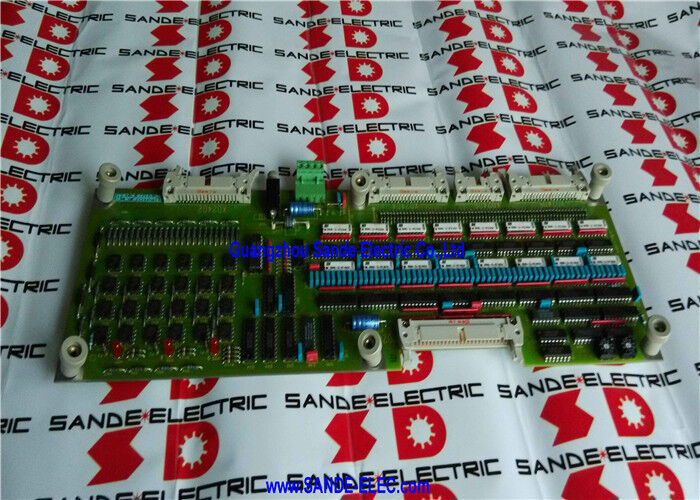

Devre Kartı Siemens Sinumerik Sistem 3 800 Giriş Çıkış Modülü 6FX1124-6AD02

6FX1124-6AD02 | Siemens SINUMERIK I/O Alt Modülü — 64 Dijital Giriş / 32 Dijital Çıkış / SINUMERIK 810 / 820 / System 800

6FX1124-6AD02 — Eski Nesil SINUMERIK CNC'ler için Dijital I/O

6FX1124-6AD02, SINUMERIK CNC kontrol ailesi, özellikle de SINUMERIK 3, 810, 820 ve System 800 platformları için dijital bir I/O alt modülüdür. Bunlar, 1980'lerden 2000'lerin başlarına kadar takım tezgahlarına, işleme merkezlerine ve torna merkezlerine hizmet veren eski nesil SINUMERIK CNC'lerdir. 6FX1124-6AD02, CNC'nin dahili kontrol mantığını harici makine sinyallerine bağlayan makine G/Ç arayüzünü sağlar.

Temel Özellikler

64 Giriş ve 32 Çıkış — CNC Makine G/Ç

SINUMERIK tabanlı takım tezgahı kontrol sistemlerinde, 6FX1124-6AD02 gibi dijital I/O modülleri, CNC ile takım tezgahı arasındaki fiziksel bağlantı katmanını oluşturur:

64 dijital giriş:Ayrı makine sinyallerinin açık/kapalı durumunun okunması - her eksendeki limit anahtarları (pozitif ve negatif aşırı hareket), referans konumu anahtarları, kapı kilitleme anahtarları, soğutma sıvısı seviye sensörleri, hidrolik ve pnömatik basınç anahtarları, takım magazini konum sensörleri ve iş mili yönelim onayı. 64 girişte 6FX1124-6AD02, eksiksiz bir işleme merkezinin sinyal toplaması için önemli bir I/O sayısı sağlar.

32 dijital çıkış:CNC'nin PMC (Programlanabilir Makine Kontrolörü) mantığından ayrı makine aktüatörlerinin çalıştırılması — soğutma sıvısı, hava üfleme, yağlama ve hidrolik devreler için solenoid valfler; kontaktör kontrolü için röle bobinleri; gösterge lambaları; ve iş mili freni devreye alma komutları.

Uygulama Senaryoları

SINUMERIK 810 işleme merkezinde G/Ç alt modül hatası:SINUMERIK 810 CNC işleme merkezi G/Ç hataları geliştirir; CNC aynı anda birden fazla makine sinyalini kaybeder veya belirli giriş veya çıkışlar yanıt vermez. 6FX1124-6AD02, makinenin alarm ekranından ve G/Ç tanılamasından hatalı alt modül olarak tanımlanır. Değiştirme, makinenin doğru G/Ç çalışmasını geri yükler.

Planlı bakım:Eski SINUMERIK 3 veya 820 CNC ekipmanının bakımını yapan bir üretim tesisi, 6FX1124-6AD02'yi takıldığı özel kontrol sistemi için yedek olarak bulundurur.

SSS

S1: 6FX1124-6AD02'nin SINUMERIK CNC'm için doğru G/Ç modülü olduğunu nasıl doğrularım?

Rafın içindeki kurulu alt modülün etiketindeki parça numarasını okuyun. Eğer 6FX1124-6AD02 yazıyorsa bu onaylanmış değişimdir. Modülün raf konumunu ve I/O atamasını doğrulamak için makinenin elektrik çizimleri ve SINUMERIK bakım kılavuzu ile çapraz referans.

S2: 6FX1124-6AD02'deki 3 giriş konektörünün işlevi nedir?

Üç giriş konektörü, 64 dijital girişi üç fiziksel konektör noktasına dağıtır; giriş sinyallerinin makine alanı veya işlevine göre mantıksal bir şekilde gruplandırılmasını sağlar ve bireysel konektör boyutlarının yönetilebilir olmasını sağlar. Her konektör grubu, belirli makine alanının sinyallerinden bağlanan toplam 64 giriş sayısının bir kısmını taşır.

S3: 6FX1124-6AD02 değiştirildikten sonra konfigürasyon veya parametrelendirme gerektiriyor mu?

SINUMERIK 3, 810 ve 820 CNC sistemleri için dijital I/O ataması, CNC'nin makine verileri ve PMC ladder programı aracılığıyla tanımlanır; I/O alt modülünün kendisinde saklanmaz. 6FX1124-6AD02'nin değiştirilmesi, G/Ç yapılandırmasının yeniden girilmesini gerektirmez. Yedek parçayı taktıktan sonra, CNC'nin G/Ç tanılama ekranı aracılığıyla her giriş ve çıkışın doğru yanıt verdiğini doğrulayın.

S4: 6FX1124-6AD02 kullanılırken hangi ESD önlemleri geçerlidir?

Rafa monte alt modüllere erişmeden önce SINUMERIK 3/810/820 kontrol kabininin gücü kapatılmalıdır. 6FX1124-6AD02'yi ESD açısından güvenli bir yüzey üzerinde topraklanmış bir anti-statik bilek kayışıyla tutun — eski SINUMERIK I/O kartlarında elektrostatik boşalmaya duyarlı CMOS mantık cihazları bulunur. Çıkarma ve kurulum arasında anti-statik ambalajda saklayın.
