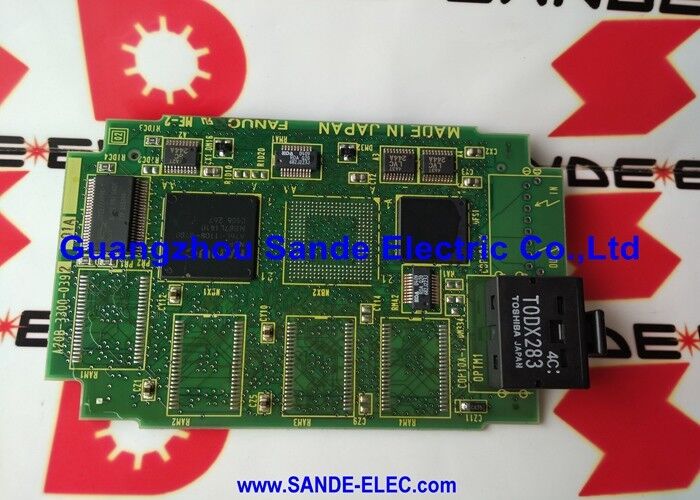

OEM Fanuc Anakart Fanuc PCB Kartı Değişimi A02B-0098-B511

A02B-0098-B511 FANUC Serisi 0-C CNC Arkaplan Ana tahtası

A02B-0098-B511 0-C Serisi Kontrol Biriminin Temelleri

The A02B-0098-B511 is the backplane (also called motherboard or master board) of the FANUC Series 0-C CNC control unit — the structural and electrical backbone into which all of the CNC's individual boards and modules installTam Seri 0-C CNC kontrol ünitesi, her fonksiyonel kartın tanımlanmış bir yuva işgal ettiği bu A02B-0098-B511 arka plan montajı etrafında inşa edilmiştir.

A02B-0098-B511 üzerine inşa edilmiş tam bir 0-C Serisi kontrol ünitesi:

Ana Özellikler

Sistem Merkezi olarak arka plan

A02B-0098-B511 arka planı sadece fiziksel kart yuvalarından daha fazlasını sağlar:

Güç dağılımı:Arkaplan, güç kaynağı biriminden tüm kurulu panolara düzenlenmiş DC besleme voltajlarını taşır. Her bir pano gerekli beslemesini arkaplanın iç güç otobüsünden alır.

Veri otobüsü:Arka plan, CNC'nin iç veri otobüsünü taşır, ana CPU'yu (ana kart PCB'de) tüm kurulu seçenek panellerine bağlar.ve iletişim panelleri tüm bu iç otobüs aracılığıyla veri alışverişi.

Sinyal yönlendirmesi:Belirli sinyal hatları, seri iletişim, etkinleştirme / devre dışı bırakma sinyalleri, alarm sinyalleri, arka düzlemden uygun tahta pozisyonlarına yönlendirilir.

Uygulama Senaryoları

0-C serisi arka plan hatası:Bir FANUC Serisi 0-C veya 0-TC CNC kontrol ünitesi sistemik arızalar geliştirir.veya CNC, tek tek testler açık bir hata göstermediği halde hiç çalışmıyor.. A02B-0098-B511 arkaplan hatası olarak araştırılır. Arkaplan montajının değiştirilmesi (orijinal birimden aktarılan levhalarla) CNC işlevini geri getirir.

Seri 0-TC kontrol ünitesinin yeniden yapılandırılması:Eski bir Seri 0-TC dönüş merkezi CNC'yi yeniden inşa eden bir üretim tesisi, bilinen iyi tahta setlerini kurmak için A02B-0098-B511'i arka plan tabanı olarak kullanır.

Sık Sorulan Sorular

S1: A02B-0098-B511 (arkaplan) ve A20B-2000-0175 (ana kart PCB) arasındaki fark nedir?

A02B-0098-B511 fiziksel arka plan montajı kart yuvaları, iç güç otobüsü ve veri otobüsü arka plan kartı ile yapısal şasi.A20B-2000-0175 ana CPU ana kartı PCB'dir ve arka plan üzerindeki belirlenmiş yuvaya takılırHer ikisi de tam bir 0-C Serisi kontrol ünitesi için gereklidir. Arka plan ev ve bağlantıyı sağlar; ana kart CNC'nin ana işlemcisini ve kontrol mantığını sağlar.

S2: A02B-0098-B511 üzerindeki işlevsel Serisi 0-TC CNC için hangi tam tahta setine ihtiyaç vardır?

A02B-0098-B511 üzerinde onaylanmış bir Seri 0-TC kontrol ünitesi için: ana kart (A20B-2000-0175), bir bellek kartı (örneğin A16B-2201-0101), bir I/O kartı (örneğin A16B-1212-0220 C7 tipi),Eksen kontrol kartı (örneğin 1/2 eksen için A16B-2200-0391), ve bir güç kaynağı birimi (örneğin A16B-1212-0100). Gerekli özel kart çeşitleri CNC'nin yapılandırmasına bağlıdır (eksen sayısı, bellek boyutu, I / O sayısı).

S3: A02B-0098-B511 mevcut 0-C veya 0-TC Serisi arka planı için bir drop-in yedek olarak kullanılabilir mi?

Evet, orijinal birimden gelen tüm kart seti sağlam olarak transfer edildiği sürece.Yer değiştirme arka planına tahta hareket ederken, mevcut yapılandırmayı korumak için tüm panelleri orijinal birimden taşıyın. Uyumluluğu doğrulamadan farklı kontrol birimleri arasında paneller karıştırmayın.

S4: A02B-0098-B511'i değiştirmeden önce hangi veri yedeklemesine ihtiyaç vardır?

Eğer kartlar yeni arka plana sağlam olarak aktarılıyorsa, depolanan CNC verileri hafıza kartlarında kalır ve arka planın değiştirilmesi tarafından etkilenmemelidir.Herhangi bir bakım öncesinde her zaman tam bir CNC yedekleme yapın., parça programları, PMC merdivenleri ve araç verileri, tahta aktarımı sırasında herhangi bir verinin etkilendiği durumlarda.

S5: A02B-0098-B511'i kullanırken hangi ESD ve güvenlik önlemleri uygulanır?

CNC kontrol ünitesini tamamen çalıştırın ve iç bileşenlere erişmeden önce ana güç kaynağını izole edin.Arka plandan çıkarılan bireysel levhalar, anti-statik bileklik kemerleri ile kullanılmalıdır. PCB'ler, elektrostatik boşalmaya duyarlı CMOS mantık cihazları içerir.Tahta çıkarma ve montaj için FANUC Serisi 0-C bakım kılavuz prosedürlerini takip edin.
