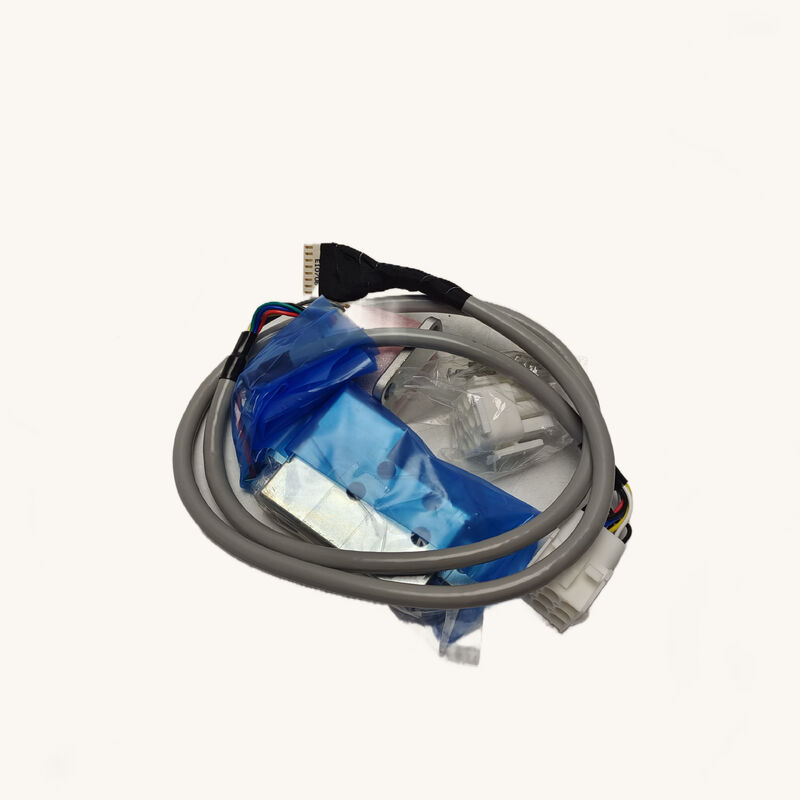

Mitsubishi TS1860N1170 PLG Çubuk Kodlayıcısı

Bir Mitsubishi spindle sürücüsü konum sinyalini kaybettiğinde, makine durur.C ekseni çalışması yok sadece bir alarm ve hareketsiz bir üretim hattı.Mitsubishi TS1860N1170Tam olarak bu senaryoyu önleyen PLG şaftı kodlayıcısıdır. Mitsubishi'nin MELDAS CNC fiyonk sistemlerinde konum ve hız geri bildirim cihazı olarak hizmet eder.

Bu birim sunuluyor.Yeni, orijinal ve kurulmamış- Fabrika paketi Mitsubishi Electric, yeniden inşa edilmedi, yenilenmedi.

Mitsubishi Spindle Sisteminde "PLG" Nedir?

PLG kısaltmasıNabız jeneratörüMitsubishi CNC terminolojisinde, modern TS serisi cihazları basit bir nabız sayıcıdan çok daha sofistike olsa da. The TS1860N1170 belongs to Mitsubishi's serial output PLG encoder family — devices that communicate position and speed data to the MDS-series spindle drive via a high-speed serial interface rather than simple analog sine/cosine waveforms.

Mitsubishi'nin MDS spindle sürücüleri motor parametrelerini, alarm geçmişini ve yapılandırma verilerini kodlayıcının içinde saklar.Bu, kodlayıcının ve sürücünün güçlendirme sırasında kendi bütünlüğünü doğrulayan eşleşen bir sistem oluşturduğu anlamına gelir.. Uyumsuz bir kodlayıcıyı değiştirin ve sürüş alarmı, spindle hiç dönmeden önce çıkar. Bu, orijinal bir Mitsubishi parçası kullanmanın bu bileşen sınıfı için çok önemli olmasının bir nedeni.

Önemli Bilgiler

Spindle Geri İletişim Döngüsü Bu Kodlayıcı Neden Pazarlanamaz?

Bir işleme merkezi döner, yüksek hızda dönmekten çok daha fazlasını yapar.

• Hızlandır ve yavaşlat.Komut üzerine, programlanmış rampa profillerine doğru yanıt verir
• Sabit bir açıya yönlendirinOtomatik alet değişimleri için her seferinde bir derecenin kırılmasına kadar durmak
• Z-eksen besleme ile senkronizeSert dokunma döngüleri sırasında, iplik doğruluğu için spindle RPM'yi besleme hızına eşleştirmek
• C ekseni olarak fonksiyonÇevirme merkezlerinde, kesim yükü altında açısal konumu tutmak

Bu fonksiyonların hiçbiri spindle kodlayıcısından sürekli, doğru geri bildirim olmadan çalışmaz.MDS spindle amplifier ile doğrudan iletişim kurarak, her spindle dönüşünde konum ve hız döngülerini kapatır.

Bozuk veya bozulmuş bir kodlayıcı her zaman temiz bir alarm üretmez.ya da tutarlı olmayan iplik pitch ¢ teşhis etmek ve kodlayıcıya kadar izlemek için zaman alan semptomlarYeni bir kodlayıcı bu değişkeni tamamen ortadan kaldırıyor.

Mitsubishi'nin MDS Sürüş Mimarisi'ne eşleştirildi

TS serisi PLG kodlayıcıları, Mitsubishi'nin MELDAS CNC ekosisteminde onaylanmış bileşenlerdir.MDS serisi spindle amplifikatörleriMDS-A, MDS-B, MDS-C, MDS-D ve MDS-DH aileleri de dahil olmak üzere, Mitsubishi denetimleri ile üretilen çok çeşitli CNC makinelerinde bulunur.

Mitsubishi'nin kendi teknik belgeleri,PLG otomatik ayarlama prosedürüPLG kodlayıcısı veya spindle sürücü ünitesi değiştirildiğinde.Bu işlem Z faz referans sinyalini yeniden kalibre eder ve sinüzoidal çıkış kalitesini doğrular.Bu kalibrasyon prosedürünü başarısız olan bir satış sonrası veya klonlanmış cihaz, fiziksel görünümünden bağımsız olarak makinenin tekrar çevrimiçi olmasını engeller.

Makine Aracı Endüstrisi Üzerindeki Uygulamalar

TS1860N1170 ve ilgili PLG kodlayıcı çeşitleri, Mitsubishi MELDAS CNC çalışan geniş bir çapraz kesiminde görünür.

Yatay işleme merkezleri¢ alet değişim zamanlamasını ve palet indeksleme doğruluğunu belirleyen iğne yöneliminin olduğu palet değiştirme HMC'leri

Dikey İşleme Merkezleri- Sert dokunma derinliği ve pitch hassasiyetinin senkronize spindle-to-feed geri bildirime bağlı olduğu VMC'ler

Çevirme MerkezleriServo denetimli bir C ekseni olarak işleyen spindle'nin freze işlemleri için çiftleştiği çok görevli makineler

Canlı aletli CNC LateslerMerkez dışı delme ve kontur frezeleme için spindle C eksenini ve yönelimini kullanan döndürme merkezleri

Dökme makineleri️ silindirli ve yüzey öğütücüler; bu öğütücülerin doğruluğu yüzey finiş kalitesini doğrudan etkiler.

Yeni Orijinal Bu Bölüm İçin Neden Durum Önemlidir

TS1860N1170, bir hassas optik kodlayıcıdır. İç diski, rulman önceden yüklenmesi ve sinyal koşullama devreleri fabrika kalibreli eşleşmiş bir montaj olarak kalibre edilmiştir.Bu kodlayıcı kullanılmış bir motordan çıkarıldığında ne kadar dikkatli olursa olsun kalibrasyon durumu bozulur.Kullanılmış bir üniteyi farklı bir motora yeniden yüklemek, tam PLG yeniden ayarlamasını gerektirir ve bu durumda bile çıkarılan ünitenin rulman aşınma geçmişi bilinmemektedir.

Yeni kutu içi bir ünite tam dayanıklılık ömrü, bozulmamış optik montajı ve bilinen elektrik özelliklerini taşır.Bu önemli..

Sık Sorulan Sorular

S1: Bir PLG kodlayıcısı nedir ve standart bir artan kodlayıcıdan nasıl farklıdır?

Mitsubishi'nin terminolojisinde PLG (Pulse Generator), MDS spindle sürücüsüyle seri bir protokol aracılığıyla iletişim kuran iğne tarafı konum geri bildirim kodlayıcısına atıfta bulunur.Basit A / B / Z artışlı kodlayıcıların aksine, TS serisi PLG kodlayıcıları yüksek çözünürlüklü seri verileri aktarır ve sistem parametrelerini içeride depolar.ve hız düzenleyici.

S2: TS1860N1170 tüm MDS serisi spindle sürücüleri ile uyumlu mu?

Uyumluluk, belirli MDS sürücü jenerasyonuna ve takıldığı iğne motoruna bağlıdır. TS serisi PLG kodlayıcıları MDS-A, MDS-B, MDS-C, MDS-D,ve MDS-DH spindle amplifier aileleri, ancak doğru kodlayıcı varyantı motor ve sürücü eşleştirmesine uymalıdır.Her zaman motor isim plakasındaki mevcut kodlayıcı parça numarasını ve sipariş vermeden önce spindle sürücüsünün parametresi ayarlarını karşılaştırın.

S3: PLG kodlayıcısının kurulduktan sonra ayarlanması gerekiyor mu?

Evet, Mitsubishi'ye birPLG otomatik ayarlama prosedürüKodlayıcı veya spindle sürücü ünitesi değiştirildiğinde. Bu yeniden kalibrasyon Z faz referansını yeniden oluşturur ve sinyal kalitesini doğrular.Prosedür, CNC'nin servis parametre ekranı veya MELDAS tanı arayüzü aracılığıyla gerçekleştirilir..

S4: TS1860N1170 arızalanırsa tamir edilebilir mi yoksa değiştirilmeli mi?

Kodlayıcıların tamir edilmesi teknik olarak uzman tesislerde mümkündür, ancak Mitsubishi'nin pozisyonu sadece OEM yedek parçalarının fırça kodlayıcıları için kullanılması gerektiğidir.Kalibrasyon gereksinimleri ve iç optik montajın hassasiyeti göz önüne alındığındaTamir edilen bir ünite, sinyal özelliklerine uyduğunu onaylamak için yeni bir kodlayıcı için gerekli olan prosedürle aynı şekilde tam PLG ayarlama prosedürünü geçmelidir.

S5: TS1860N1170 ile TS1860N1171 arasındaki fark nedir?

TS1860N1170 ve TS1860N1171, aynı TS1860N ailesi içindeki yakından ilişkili kodlayıcı varyantlarıdır.Kablo uzunluğuHer ikisi de Mitsubishi spindle motor uygulamaları için şaft tipi PLG kodlayıcılarıdır.Birini diğerine değiştirmeden önce, motorun veya spindle sürücüsünün uyumluluk listesindeki parça numarası etiketini kontrol ederek gerekli tam sonekleri doğrulayın..
