A16B-2202-0421 | FANUC Alpha PSM Servo Güç Kaynağı Kontrol PCB'si — PSM-15 - PSM-55 / 200VAC / 283–325VDC Rejeneratif / DC Bara

PSM — Tüm Alpha Sürücüler için DC Bara Kaynağı

FANUC Alpha serisi servo sisteminde sürücü kabini, paylaşılan bir DC veri yolunda üç tip modül içerir:

• PSM (Güç Kaynağı Modülü):AC şebekesini DC barasına dönüştürür. Diğer tüm modüller bu veri yolundan yararlanır.
• SVM (Servo Modülü):Servo motorları DC barasından sürer.
• SPM (İş Mili Modülü):İş mili motorunu DC barasından çalıştırır.

PSM, tüm tahrik sisteminin elektriksel temelidir. PSM doğru şekilde çalışmadığı sürece servo motor dönmez, iş mili çalışmaz ve DC barası mevcut değildir.

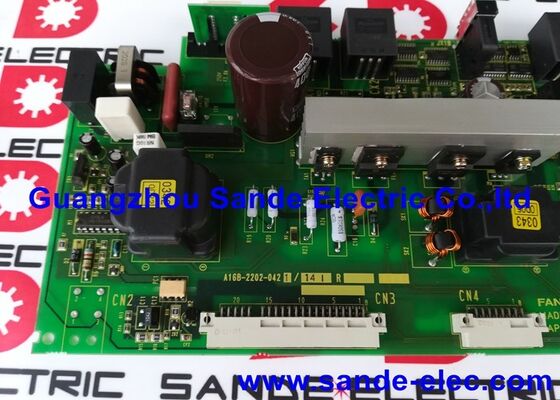

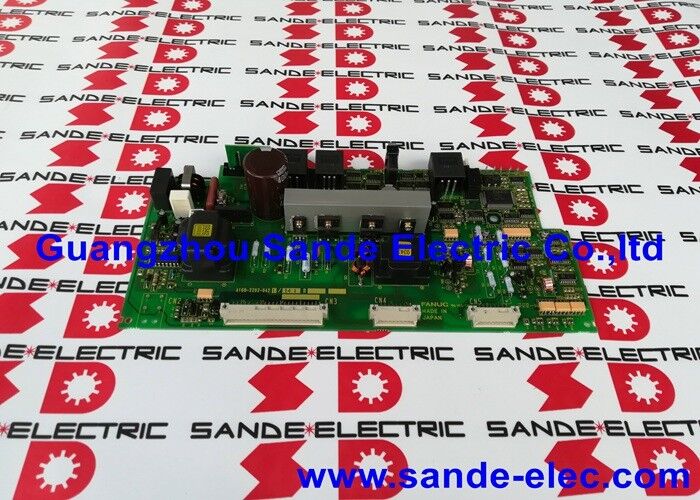

A16B-2202-0421, PSM'nin içindeki kontrol PCB'sidir. Düzeltme ve güç faktörü düzeltme devrelerini yönetir, DC bara voltajını izler, komut veya alarm durumunda güç kapatma sırasını yürütür ve rejenerasyon fonksiyonunu yönetir; motor frenleme enerjisini DC barasından AC ana beslemeye geri döndürür.

Temel Özellikler

PSM Alarm Kodları

PSM, bir arıza meydana geldiğinde CNC'nin görüntülediği alarm kodları üretir. A16B-2202-0421 şu koşulları izler ve bildirir:

• AL-01:Ana güç modülünde aşırı akım
• AL-02:Soğutma fanı durduruldu
• AL-03:Soğutucu sıcaklığı anormal derecede yüksek
• AL-04:DC bara voltajı düştü
• AL-05:Ana kapasitör belirtilen sürede şarj edilmedi
• AL-06:Giriş güç kaynağı anormal
• AL-07:DC bara voltajı anormal derecede yüksek

Uygulama Senaryoları

PSM alarm teşhisi:FANUC Alpha sürücü sistemi, güç açıldıktan sonra kalıcı bir AL-04 (DC voltaj düşüşü) alarmı üretir. AC giriş beslemesinin doğru olduğu onaylanır ve ana güç aşaması (kablo panosu ve güç cihazları) sağlam olarak test edilir. A16B-2202-0421 kontrol panosu arıza kaynağı olarak belirlendi. Değiştirme, PSM'nin DC bara voltajı regülasyonunu eski haline getirir.

Tahrik sistemi bakım revizyonu:Alpha serisi sürücü kabininin planlı bakımı sırasında A16B-2202-0421, yüksek görev döngüsü üretim sisteminde yaşlanmaya bağlı PSM kontrol kartı arızalarını önlemek için proaktif PCB yenilemesinin bir parçası olarak değiştirildi.

SSS

S1: PSM bir AL-07 alarmı gösteriyorsa (DC bara aşırı gerilimi), bu her zaman bir kontrol kartı arızasını mı gösterir?

AL-07'nin çeşitli nedenleri olabilir: bir kontrol panosu arızası, enerjinin şebekeye geri dönmesini engelleyen arızalı bir rejenerasyon devresi veya rejenerasyon kapasitesini anlık olarak aşan ani yüksek eylemsizlik yavaşlama olayı. A16B-2202-0421'i değiştirmeden önce CNC parametrelerindeki yavaşlama rampalarının çok agresif bir şekilde ayarlanmadığını doğrulayın. Alarm normal yavaşlama hızlarında meydana gelirse, muhtemelen hata kaynağı kontrol panosu veya güç aşamasıdır.

S2: A16B-2202-0421, BM son eki PSM modelleriyle (örn. A06B-6087-H115#BM) kullanılabilir mi?

#BM son eki, PSM modülünün CE işaretli bir çeşidini belirtir. Bu CE işaretli varyantlara karşılık gelen kontrol PCB'si A16B-2202-0421 değil, A16B-2202-0424'tür. Bu iki kart versiyonu ilgili modül çeşitlerine özeldir ve birbirleriyle değiştirilemez. Yedek kontrol kartını sipariş etmeden önce kurulu PSM'nin standart mı yoksa BM varyantı mı olduğunu doğrulayın.

S3: Kablolama kartı nedir ve A16B-2202-0421 ile aynı anda değiştirilmesi gerekiyor mu?

PSM iki ana PCB içerir: kontrol panosu (A16B-2202-0421) ve kablolama panosu (PSM güç derecesine özel A20B-1006-xxxx çeşidi). Kablolama panosu yüksek akım güç bağlantılarını yönetir; kontrol panosu düzenleme ve koruma mantığını yönetir. Kablolama panosunda gözle görülür bir hasar olmadığı sürece (yanık izleri, arızalı bileşenler, hasarlı konektörler) bir kontrol panosu arızasında yalnızca A16B-2202-0421 kontrol panosunun değiştirilmesi gerekir.

S4: A16B-2202-0421'i herhangi bir SVM veya SPM modülü bağlı olmadan PSM'ye güç vererek test etmek güvenli midir?

PSM, yük modülleri bağlı olmadan bir DC barası oluşturabilir. Bu, sürücü modüllerini yeniden bağlamadan önce PSM işlevini doğrulamak için geçerli bir izolasyon testidir. Ancak DC bara kapasitörleri 283–325VDC'ye şarj olacaktır. Tüm yüksek voltaj güvenlik önlemlerine uyun: üniteye güç verilmişken asla DC bara terminallerine veya dahili bileşenlere dokunmayın. Gücü kapattıktan sonra, PSM'nin iç kısmına erişmeden önce kapasitörün boşalma döngüsünü (genellikle 5-10 dakika) bekleyin.

S5: A16B-2202-0421, kontrollü bir kapatma sırasında CNC ile nasıl etkileşime girer?

CNC, kontrollü bir kapatmada AC gücünü kesmeden önce servo etkinleştirme sinyali aracılığıyla PSM'ye bir güç kapatma komutu gönderir. A16B-2202-0421, güç aşamasına rejenerasyonu durdurması, DC barasının kontrollü bir empedans yolu üzerinden güvenli bir seviyeye deşarj olmasına izin vermesi ve ardından kapanması komutunu vererek yanıt verir. Bu sıralama, sürücü parametrelerini bozabilecek veya ani eksen güç kaybı nedeniyle mekanik sorunlara neden olabilecek ani DC bara voltajı çökmesini önler.
