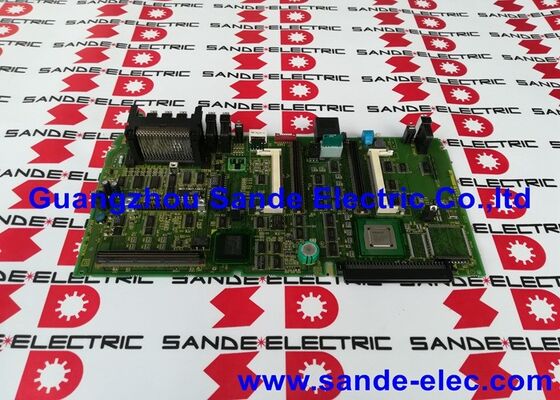

FANUC kontrol tablosu A16B-3200-0495 A16B32000495 A16B-32OO-O495

A16B-3200-0495∙ FANUC 0i Mate-B Ana CPU PCB Series 0i Mate Model B CNC Sistemleri için Merkezi Ana Tahta

FANUC'un kompakt ve ekonomik CNC platformu

FANUC Serisi 0i Mate, 0i CNC ailesinin kompakt, ekonomi odaklı dalıdır.0i Mate, daha basit makine uygulamaları için tasarlanmıştır., küçük işleme merkezleri ve üretim sondaj makineleri, güvenilirliği feda etmeden maliyetli bir CNC gerektirir.

"Mate" işareti anlamlıdır: tam 0i platformuna kıyasla daha düşük bir I/O sayısını ve daha düşük bir eksen kapasitesini ifade eder.Tam 0i'nin yeteneğine ihtiyaç duyulmadığı basit makine türleri için uygun hale getirilmesiBununla birlikte, donanım, daha geniş 0i ailesiyle aynı FANUC yapı kalitesi ve mimarisi kullanır.

A16B-3200-0495, bu 0i Mate platformunun Model B nesli için ana CPU kartıdır. 0i Mate-B kontrol ünitesindeki diğer tüm kartların ve modüllerin bağlandığı ana PCB.

Anahtar Ürün Bilgisi

Ana Yönetim Kurulu Rolü Herşey Burada Bağlantılı

A16B-3200-0495 0i Mate-B kontrol ünitesindeki diğer tüm bileşenlerin sinyalleri ve güçlerini geçirdiği karttır.ve servo arayüz kartları tüm ana kartın otobüs bağlantıları ve backplane bağlanmakAna tahta bozulduğunda:

• CNC ekranı boşalıyor veya başlatılamıyor
• Hiçbir eksen hareketi mümkün değil ̇ Servo arayüzü komut alamıyor
• PMC dizgi mantığı çalıştırılamıyor
• Operatör panelleri ve dış cihazlarla iletişim kayboldu.

Hepsi tek bir tahtadan geliyor.A16B-3200-0495'i doğru şekilde yapılandırılmış bir yedekle değiştirmek, geçerli SMD bellek modüllerinin yeniden yüklenmesiyle tüm sistem işlevlerini aynı anda geri yükler..

Uygulama Senaryoları

0i Mate-B CNC makine arızası:0i Mate-B kontrolü ile 2 eksenli bir CNC torna çalışmıyor.A16B-3200-0495 arızalı ana pano olarak tanımlanmıştır.- Bir yedekleme yerleştirmek ve yedekleme parametrelerini geri getirmek makineyi üretime geri döndürür.

CNC kontrol ünitesinin yenilenmesi:Eski bir 0i Mate-B sistemini yenileyen bir alet makinesi satıcısı, kontrol ünitesinin tam bir bakımının bir parçası olarak A16B-3200-0495 ana panelini değiştirir.Yenilenmiş makinenin taze bir donanım temeline başlamasından emin olmak.

Sık Sorulan Sorular

S1: 0i Mate-B ile standart 0i-B CNC arasındaki fark nedir?

0i Mate-B, daha az eksen (genellikle 2-3) ve daha düşük I / O gereksinimleri olan daha basit alet makineleri için tasarlanmış olan 0i-B platformunun azaltılmış yapılandırma sürümüdür.Standart 0i-B daha fazla ekseni desteklerHer ikisi de benzer donanım mimarisi kullanır.Ama ana paneller farklı parça numaraları 0i Mate-B A16B-3200-0495 kullanırken 0i-B A16B-3200-0490/0491 serisini kullanırBirbiriyle değiştirilemezler.

S2: Hangi SMD modülleri orijinal karttan A16B-3200-0495 yedek kartına aktarılmalıdır?

FROM modülleri (CNC sistem yazılımı), SRAM modülleri (parametreler ve programlar) ve orijinal ana panoya monte edilmiş tüm DRAM modülleri dikkatlice çıkarılmalıdır.ve yedek panelde aynı yuva pozisyonlarına yeniden monte edilmişBu modüller makineye özgü verileri taşır.Onlar olmadan, CNC sistem yazılımı veya parametreler eksik hataları ile başlatma alarm verecektir.

S3: A16B-3200-0495 kurulduktan sonra programlanması gerekiyor mu?

Kartın kendisi sabit yazılım programlaması gerektirmez. Bununla birlikte, FROM modüllerinde bulunan CNC sistem yazılımını kullanarak çalışır.Eğer orijinal paneldeki FROM veya SRAM modülleri de arızalı ise, CNC sistem yazılımı yeniden yüklenmeli ve tüm CNC parametreleri yeniden girilmelidir.

S4: A16B-3200-0495 tahta düzeyinde tamir edilebilir mi?

FANUC ana CPU kartlarının kart düzeyinde onarımı, uzman CNC elektronik onarım merkezleri tarafından sunulmaktadır.Acil olmayan durumlar için, yeterli onarım, aralıklı hasar yerine ayrı bir bileşen nedeniyle arıza olduğunda maliyetle etkin bir alternatiftir.

S5: A16B-3200-0495 değişimi için hangi belgelere ihtiyaç vardır?

Gerekli: FANUC Serisi 0i Mate-B bağlantı kılavuzu (donanım bölümü) kart konum şemaları ve SMD modülü yuva atamaları için;Güvenlik prosedürleri ve parametre yedekleme/geri yükleme prosedürleri için CNC bakım kılavuzuParametreler yedeklenmeden, ana kartın değiştirilmesinden sonra restorasyon makine alet üreticisiyle iletişime geçilmelidir.
