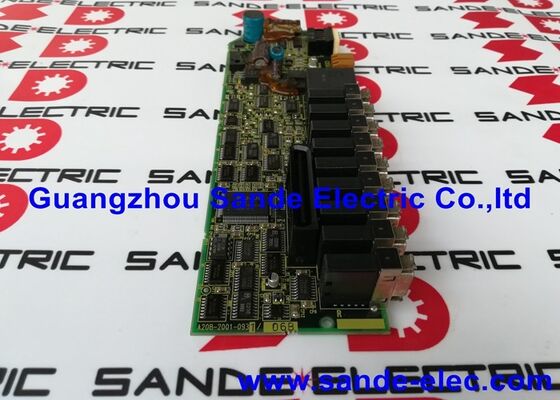

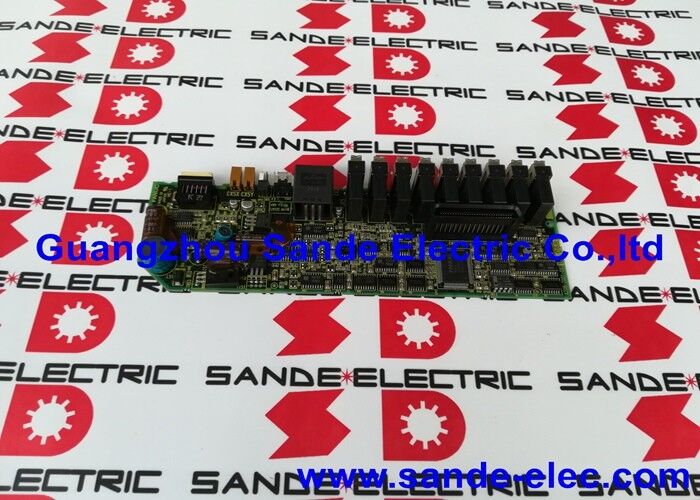

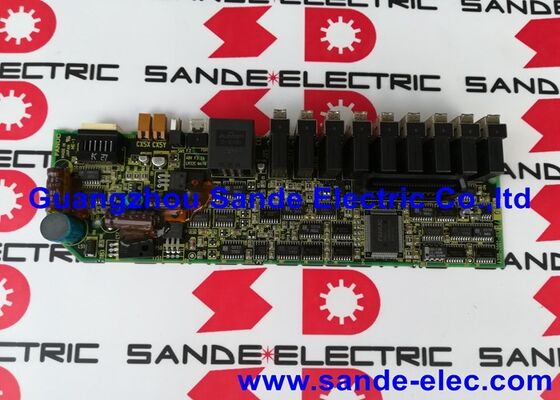

FANUC Servo Kontrol Panosu A20B-2001-0931 A2OB-2OO1-O931 A20B20010931

A20B-2001-0931 | FANUC Alpha Serisi SVM2 İki Eksenli Servo Sürücü Kontrol Kartı — A Tipi Arayüz / SVM2-12/12 ila SVM2-40/40

SVM2 Modül Mimarisi — İki PCB, Bir Muhafaza

FANUC Alpha serisi SVM2, iki eksenli bir servo amplifikatördür — iki servo motoru aynı anda çalıştıran bir modül. Modülün içinde iki PCB birlikte çalışır:

Kablolama panosu(A16B-2202-xxxx / A16B-2203-xxxx): pasif bağlantı katmanı. DC bara girişini, motor çıkış güç terminallerini, enkoder geri besleme konnektörlerini ve A Tipi arayüz kablo bağlantısını taşır.

Kontrol panosu — A20B-2001-0931: Aktif işleme katmanı. Bu üst kart, A Tipi arayüz yoluyla CNC'den eksen komutlarını alır, her iki eksen için akım kontrol döngülerini çalıştırır, kodlayıcı geri bildirimini işler, koruma ve teşhis mantığını yürütür ve IGBT güç anahtarları için geçit sürücü sinyalleri üretir.

Sürücü anormal davranışlar sergilediğinde (sürekli alarmlar, eksen iletişim hatası, yanlış akım düzenlemesi) A20B-2001-0931, kontrol bölümü için kart düzeyinde değiştirme hedefidir.

Temel Özellikler

A Tipi Arayüz — CNC-Sürücü İletişimi

Tip A, FANUC'un Alpha serisi sürücü üretiminde kullandığı analog-dijital servo veriyoludur. Özel bir kablo, CNC'nin servo arayüz kartından A20B-2001-0931 üzerindeki SVM2'nin A Tipi girişine kadar uzanır. Bu kablo aracılığıyla CNC, her servo güncelleme döngüsünde konum ve hız komutları gönderir ve sürücü, konum geri bildirimi ve durum verilerini döndürür.

Bu, daha sonraki FANUC sistemlerinde kullanılan fiber optik FSSB arayüzünden bir nesil daha eskidir. A Tipi sürücülere sahip makineler, CNC'den her bir servo modülüne özel kablolar kullanır, bu da A20B-2001-0931'in A Tipi devresinin arayüz güvenilirliğini makinenin eksen iletişimi için kritik hale getirir.

Uygulama Senaryoları

İki eksenli servo sürücü onarımı:İki eksenli bir servo modülü, sıfırlama sırasında geçici olarak silinen ancak sürücü etkinleştirildiğinde hemen geri dönen bir kontrol alarmı geliştirir. Kablolama kartı ve güç bölümü testi doğru şekilde yapıldı. A20B-2001-0931 kontrol kartının değiştirilmesi, sürekli alarmı çözer ve her iki eksen işlevini de geri yükler.

Yedek parça planlaması:Bir bakım ekibi, farklı akım değerlerine sahip birden fazla FANUC Alpha serisi SVM2 sürücüsüne sahip bir makine atölyesini destekler. Bir A20B-2001-0931'in stoklanması, tüm SVM2-12/12, SVM2-20/20 ve SVM2-40/40 ünitelerindeki kontrol kartı değiştirme ihtiyacını karşılar.

SSS

S1: A20B-2001-0931, SVM2 akım değerine bakılmaksızın aynı kontrol kartı mıdır?

Evet. Kontrol panosu işlevi ve devre tasarımı, 12/12'den 40/40'a ve sonraki SVM2 varyantlarında aynıdır. Akım değerleri farklılıkları güç aşaması ve kablolama panosu tarafından yönetilir. Tek bir A20B-2001-0931, bu SVM2 yapılandırmalarının herhangi birinde kontrol kartının yerini alır.

S2: A20B-2001-0931 bir SVM3 (üç eksenli) modüle kurulabilir mi?

Hayır. SVM2 ve SVM3 modülleri, kendi eksen sayılarına ve modül mimarilerine uygun farklı kontrol kartları kullanır. SVM3 üç eksenli kontrol kartları farklı parça numaralarına sahiptir. A20B-2001-0931 yalnızca iki eksenli SVM2 modüllerine özeldir.

S3: Kontrol panosu güç bölümünü bozmadan nasıl değiştirilir?

A20B-2001-0931 üst kartı, devre kartının üzerinde bulunur ve karttan karta konnektörler ve A Tipi kabloyla bağlanır. Kontrol kartının değiştirilmesi yalnızca A Tipi arayüz kablosunun ve karttan karta bağlantının kesilmesini gerektirir; yüksek akım motor kabloları veya DC bara bağlantıları bozulmaz. Kontrol kartı değişimi sırasında kablolama kartı ve güç bileşenleri yerinde kalır.

S4: Hangi alarm kodları genellikle A20B-2001-0931 arızasını gösterir?

Servo veriyolu iletişimiyle ilgili alarmlar (A Tipi bağlantı hataları), her iki eksende aynı anda ortaya çıkan eksene özgü akım düzenleme hataları (bir kontrol panosu her iki ekseni de yönettiğinden) ve motor veya enkoder kablosunun durumuna bakılmaksızın devam eden sürücü alarmlarının tümü kontrol panosunu işaret eder. Normal yük altındaki tek eksenli alarmlar genellikle ortak kontrol panosu yerine söz konusu eksen için motor, kodlayıcı veya güç cihazını önerir.

S5: Yeni bir A20B-2001-0931 takıldıktan sonra servo parametrelerinin yeniden yüklenmesi gerekiyor mu?

Servo parametreleri, servo sürücü kontrol panosunda değil, CNC'nin parametre belleğinde tutulur. A20B-2001-0931'in değiştirilmesi kayıtlı CNC parametrelerini etkilemez. Değiştirmeyi taktıktan ve A Tipi iletişimi geri yükledikten sonra CNC, mevcut servo parametrelerini otomatik olarak uygular. Makineyi üretime döndürmeden önce eksenin hazır olduğunu doğrulayın ve düşük hızda bir test hareketi gerçekleştirin.
