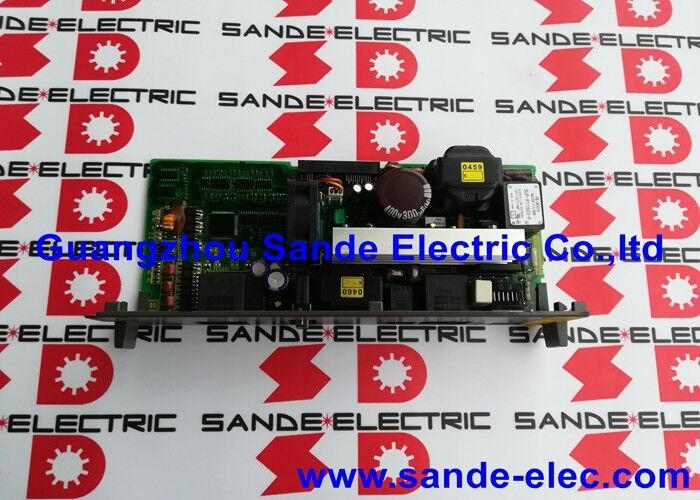

FANUC A20B-2100-0762 A20B21000762 Güç Kurulu A2OB-21OO-O762

A20B-2100-0762 FANUC Alfa-i PSM Servo Güç Tedarik Kontrol PCB Güç Kapatma Fonksiyonu / DC Otobüs Tedarik / A20B-2101-0392 ile değiştirildi

PSM, Alpha-i Servo Sisteminin Kurucusu

Her FANUC Alpha-i sürücü dolabı, ortak bir DC otobüsünü paylaşan üç tür modül etrafında yapılandırılmıştır:

PSM (güç kaynağı modülü):Sürücü rafının solunda yer alan PSM, AC ağ gücünü tüm aşağı akım modülleri tarafından kullanılan düzenlenmiş DC otobüs voltajına dönüştürür.Bu elektrik temeli hiçbir servo ekseni hareket edemez ve hiçbir spindle önce PSM kurmak ve DC otobüsünü sürdürmek olmadan çalışamaz.

SVM (Servo Modülü):PSM'nin DC otobüsünden, makine eksenleri X, Y, Z ve ek kontrol edilen ek eksenler üzerinde servo motorları çalıştırmak için çekilir.

SPM (Spindle Modülü):Aynı zamanda makine iğne motorunu güçlendirmek için PSM'nin DC otobüsünden de yararlanır.

A20B-2100-0762, PSM'nin içindeki kontrol PCB'si. DC otobüsünün gerilim düzenlemesini yöneten, güç kesimi sırasını gerçekleştiren, PSM'nin iç sağlığını izleyen kart.ve AC ana geri motor fren enerjisi iade yenilenme fonksiyonunu yönetir.

Anahtar Ürün Bilgisi

Elektrik kesimi Güvenlik fonksiyonu dahili

Güç kesimi, Alpha-i PSM'de kritik bir güvenlik ve sıralama fonksiyonudur.Ya da acil durma ̇ güç kesme devresine:

1. Servo etkinleştirme sinyali ile kapatma komutunu alır
2. Aktif yenilenme devrelerine DC otobüsünden enerji almayı durdurma komutları
3. DC otobüs kondansatörlerinin fren direncinden veya yenilenme yolundan kontrol edilen boşaltmasını başlatır.
4. DC otobüs voltajı belirtilen zaman penceresi içinde güvenli bir seviyeye düştü onaylar
5. CNC'ye sinyaller kapatıldı.

Güç kapatma fonksiyonu olmadan, DC otobüs kondansatörü yükü E-stop komutundan sonra tehlikeli seviyelerde kalır.A20B-2100-0762 bu dizileri kontrol eder. Bu panoda bir arıza, başlangıç sırasında PSM alarmlarına neden olabilir., yanlış DC otobüs davranışı veya kontrol edilen kapatmanın doğru şekilde gerçekleştirilmemesi.

Uygulama Senaryoları

PSM, DC otobüsünü oluşturamıyor:Güçlendikten sonra, PSM'nin LED ekranı normal çalışma durumu yerine alarm kodu gösterir.AC giriş ve kablolama doğru olduğunu doğruladıktan sonra, A20B-2100-0762 hatası olarak belirlenir. Değiştirme (veya A20B-2101-0392 geçerli olduğu takdirde) ayarlanması normal PSM çalıştırılmasını geri getirir.

Güç kesme alarmı:CNC, PSM güç kesimi hatası bildirir. DC otobüsün E-durma sonrası doğru bir şekilde boşaltılmaması. A20B-2100-0762'nin kesim devresinin hatası kaynağıdır.Yönetim kurulu değiştirme doğru kapatma sırasını geri getirir.

Sık Sorulan Sorular

S1: A20B-2100-0762 yalnızca belirli PSM güç değerlerinde mi yoksa tüm Alpha-i PSM aralığında mı kullanılır?

Alfa-i PSM aralığında, farklı güç derecelendirmeleri (PSM-5).5, PSM-11, PSM-15, vb.) potansiyel olarak aynı kontrol PCB'sini paylaşırken farklı kablolama panelleri kullanır. Confirm from the PSM's spare parts list in the Alpha-i maintenance manual whether the A20B-2100-0762 is applicable to the specific PSM installed — the control board's assignment to a PSM model is defined in the maintenance manual's spare parts tables.

S2: PSM kontrol kartı hatasını teşhis etmek için Alpha-i sürücü sistemini çalıştırmak güvenli mi?

Sınırlı teşhis çalışmaları, PSM LED alarm kodlarını gözlemleyerek ve gelen AC kaynağını kontrol ederek sistem çalıştırıldığında yapılabilir.PSM içine girmeden önce sistem kapatılmalı ve DC otobüs kondansatörleri tamamen boşaltılmalıdır.. PSM'deki şarj göstergesi LED, boşaltma tamamlandığında sinyalleri gösterir. İç bileşenlere dokunmadan önce onaylamak için kalibreli bir DC voltmetre ile kontrol edin.

S3: PSM LED'deki alarm kodları A20B-2100-0762'nin arızalanmış olabileceğini gösteriyor.

PSM kontrol kartı hataları tipik olarak alarm kodlarını gösterir: AL-01 (Ana modülde aşırı akım), AL-04 (DC voltajı düştü), AL-05 (kondansatörler belirtilen zamanda şarj edilmedi),veya AL-06 (gelişmiş giriş güç kaynağı). Bu kodlar PSM'nin 2 basamaklı 7 segmentli LED ekranında görünür.A20B-2100-0762'yi neden olarak belirlemeden önce güç cihazı sorunları.

S4: A20B-2100-0762'yi A20B-2101-0392 ile değiştirmek CNC'deki parametrelerde değişiklik gerektirir mi?

Servo ve iğne parametreleri, CNC'nin ana belleğinde PSM kontrol panosunda değil, PSM kontrol panosunun değiştirilmesi için CNC parametre değişiklikleri gerekmez.Değiştirme panosunu yerleştirdikten ve gücü geri aldıktan sonra, PSM, mevcut CNC servo parametre setini kullanarak DC otobüsünü kurmalı ve hazır duruma gelmelidir.

S5: Güç kapatıldıktan sonra Alpha-i PSM içine girmeden önce doğru soğutma süresi nedir?

Soğutma ve boşaltma süresi, PSM'nin kondansatör bankasının büyüklüğüne ve kurulu boşaltma direncine bağlıdır.Alpha-i servo amplifier bakım kılavuzu, belirli PSM modeli için asgari bekleme süresini belirtir.Her zaman PSM'nin şarj göstergesi LED'ini gözlemleyerek ve herhangi bir iç bileşene dokunmadan önce DC voltmetre ile doğrulayarak boşaltmayı doğrulayın.
