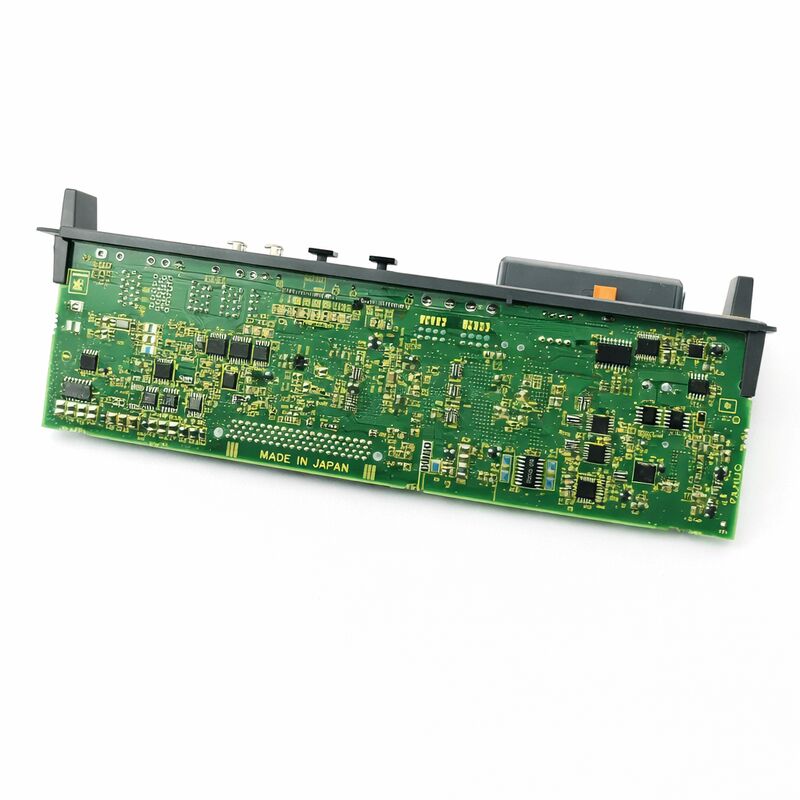

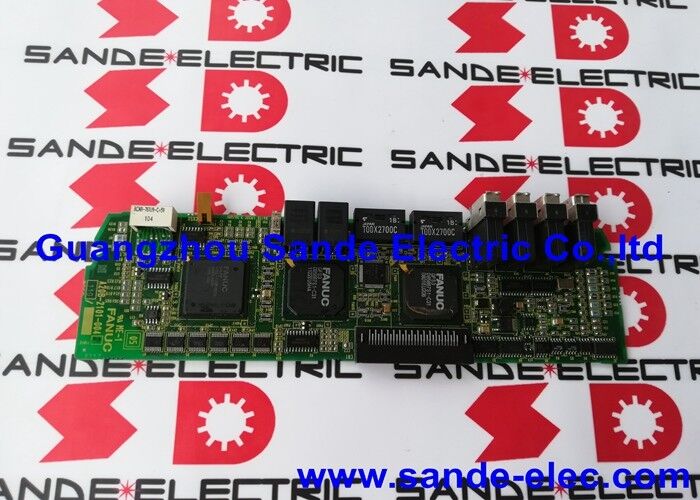

FANUC A20B-2101-0042 Kontrol panosu A20B21010042 A2OB-21O1-OO42

FANUC A20B-2101-0042 | PC Alpha iSV Çift Kanallı 3 Eksenli Sürücü Kontrol Kartı — A20B-2101 Serisi

Alpha iSV Amplifikatör İçindeki Kontrol Katmanı

A20B-2101-0042, FANUC'un Alpha iSV servo amplifikatör sistemi için kontrol PCB'sidir — çift kanallı, 3 eksenli bir servo sürücü düzenlemesi için işlem ve kontrol zekası sağlayan sürücü tarafı bir karttır. Alpha iSV amplifikatör mimarisinde, kontrol kartı servo eksen kontrolü için dijital sinyal işlemesini üstlenir: CNC'den eksen konumu komutları alır, akım ve hız kontrol algoritmalarını yürütür, amplifikatörün güç kademesine PWM kapı sinyalleri üretir ve enkoder geri besleme işlemesini ve alarm tespitini yönetir.

Çift kanallı tanımı, bu tek kartın iki bağımsız servo eksen kanalını desteklediği anlamına gelir. 3 eksenli yetenek, kartın kurulu sürücü sisteminde üç adede kadar servo eksenine hizmet veren sürücü yapılandırmaları için işlem kapasitesini yansıtır.

Bu kart bir servo ek modülüdür — donanımın amplifikatör ve hareket kontrol tarafına aittir, CNC ana CPU veya iletişim seçeneği katmanına değil. Arızası, kontrol ettiği eksenlerin servo sürücü fonksiyonunu etkiler. Belirtiler tipik olarak eksene özgüdür: servo iletişim alarmları, motor veya kablo incelemesiyle giderilemeyen aşırı akım alarmları veya aynı CNC sistemindeki diğer eksenler işlevsel kalırken başlatılamayan eksenler.

Anahtar Özellikler

A20B-2101 Serisi — Alpha iSV Sürücüleri İçin Kart Seviyesinde Onarım

A20B-2101 ailesi, FANUC'un Alpha iSV servo amplifikatör serisi için sürücü kontrol PCB'lerini kapsar. Arızalı bir kontrol PCB'sinin kart seviyesinde değiştirilmesi, amplifikatörün güç kademesi sağlıklıysa maliyet etkin bir bakım yaklaşımıdır — güç kademesi (IGBT modülleri, doğrultucu, bara kapasitörleri) ve kontrol PCB'si farklı mekanizmalarla arızalanır ve bağımsız olarak servis edilebilir.

Sipariş vermeden önce hangi bileşenin arızalandığını doğrulamak kritik ilk adımdır. Motor kablolarını, enkoder kablolarını ve enkoder durumunu inceledikten sonra devam eden servo alarmları, normal güç kademesi teşhisleriyle (bara voltajı mevcut, görünür bileşen hasarı yok) birlikte kontrol PCB'sine işaret eder. IGBT arızasıyla tutarlı alarmlar (kablolar çıkarılmış aşırı akım, bara voltajı çökmesi) güç kademesine işaret eder.

A20B-2101-0042, çift kanallı 3 eksenli Alpha iSV yapılandırmasına özgüdür. A20B-2101 serisindeki bitişik parça numaraları farklı eksen sayılarına ve amplifikatör yapılandırmalarına hizmet eder — farklı bir sonekin ikame edilmesi, farklı firmware ve eksen yapılandırmasına sahip bir kartı takar ve bu, kurulu sürücü mimarisiyle eşleşmeyebilir.

SSS

S1: Bu kart için "çift kanallı 3 eksenli" ne anlama geliyor?

Kart, fiziksel olarak iki bağımsız servo sürücü kanalını destekler ve hizmet verdiği sürücü yapılandırmasında üç adede kadar servo ekseni için işlem kapasitesine sahiptir. Bir kanal, takılı olduğu amplifikatör modülüne bağlı olarak bir veya iki ekseni sürebilir. Çift kanallı tanımı, bu kartı aynı A20B-2101 ailesi içindeki tek kanallı Alpha iSV kontrol kartlarından ayırır.

S2: Değiştirme siparişi vermeden önce arızalı bir A20B-2101-0042 nasıl doğrulanır?

Alarm kodu analiziyle başlayın — kablo incelemesi ve enkoder kontrollerinden sonra devam eden servo iletişimi ve eksene özgü hatalar sürücü kontrol kartına işaret eder. Bara voltajının mevcut ve kararlı olduğunu doğrulayın (sağlıklı bir güç kademesi). Mümkünse, şüpheli amplifikatörün kontrol kartını aynı türden bilinen iyi bir amplifikatöre taşıyın — alarm kartı takip ederse, kartın arızalı olduğu doğrulanır. Alarm amplifikatör gövdesini takip ederse, güç kademesi arızalanmıştır.

S3: Farklı bir makineden alınan bir A20B-2101-0042 yedek olarak kullanılabilir mi?

Evet, kaynak kartı aynı parça numarası A20B-2101-0042 ise ve çıkarılmadan önce işlevsel olduğu doğrulanmışsa. Kart, makineye özgü parametreleri depolamaz — bunlar CNC kontrol cihazında bulunur. Yedek bir kontrol kartı takıldıktan sonra, CNC'nin eksen parametre setinin (motor tipi, akım sınırı, enkoder tipi) kurulu motor yapılandırmasıyla eşleştiğini doğrulayın ve üretime dönmeden önce etkilenen eksenlerde yavaş hız testi yapın.

S4: A20B-2101-0042 diğer A20B-2101 serisi kartlarla aynı mı?

A20B-2101 serisindeki bitişik parça numaraları farklı amplifikatör yapılandırmalarına hizmet eder — farklı eksen sayıları, farklı kanal düzenlemeleri veya farklı arayüz tipleri. Sonek -0042, bu özel çift kanallı 3 eksenli varyantı tanımlar. Farklı bir sonekin ikame edilmesi, kurulu amplifikatörün yapılandırmasıyla eşleşmeyebilecek farklı eksen kontrol mantığına sahip bir kart takar.

S5: A20B-2101-0042 nereden temin edilir?

FANUC Alpha iSV sürücü bileşeni satış sonrası pazarından — FANUC servo amplifikatör kart seviyesinde onarım ve değişim uzmanları. Kurulu kartın etiketinden tam parça numarasını A20B-2101-0042 (çift kanallı, 3 eksenli) doğrulayın. Kart seviyesi tedarikçileri, teslimattan önce ünitenin canlı bir Alpha iSV sürücü sisteminde motor yükleri bağlıyken test edildiğini — sadece izole olarak çalıştırılmadığını — doğrulamalıdır.
