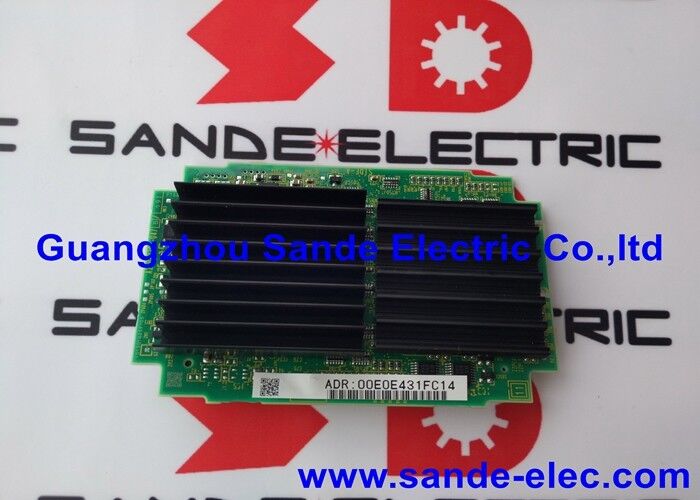

Kullanılmış Fanuc CPU kartı A20B-3300-0475 A20B33000475 A2OB-33OO-O475

A20B-3300-0475 | FANUC A3 CPU Modülü — 128 MB Entegre DRAM / A3 Tipi Ana Kart / Birleşik İşlemci ve Çalışma Bellek Kartı

CPU Modülü — CNC'nin Kalbindeki İşlemci

CNC'nin CPU modülü, kontrol sisteminin gerçekleştirdiği her hesaplamadan sorumludur. Her enterpolasyon adımı (komutlanan bir ilerleme hızının eksen konumuna dönüştürülmesi, her defasında bir enterpolasyon periyodunu artırır) bu modülde gerçekleşir. PMC ladder tarama, görüntü oluşturma, iletişim yönetimi ve sistem tanılama işlemleri de aynı şekildedir.

A20B-3300-0475, iki temel kaynağı tek bir kartta birleştirir:

İşlemci çekirdeği:CNC işletim yazılımını çalıştıran CPU, G kodu programını işler, çok eksenli hareketi koordine eder ve tüm gerçek zamanlı ve arka plan görevlerini yönetir.

128 MB DRAM:İşlemcinin çalışma belleği. Her değişken, her enterpolasyon sonucu, ileri arabellekteki her program bloğu ve her arka plan sistem durumu, çalışma sırasında bu DRAM'de yer kaplar.

Her ikisini de tek bir kartta birleştirmek, tek bir A20B-3300-0475 değişiminin CPU arızalarını ve DRAM arızalarını tek parça değişiminde ele alması anlamına gelir; ayrı işlemci ve DRAM modüllerini yönetme karmaşıklığı olmadan doğru yapılandırmayı korur.

Temel Özellikler

128MB DRAM — CNC İşleminde Neleri Destekler?

128 MB DRAM tahsisi, bu modülün hizmet verdiği CNC platformunun işlem taleplerini yansıtır. Çeşitli operasyonel özellikler, önemli miktarda çalışma belleğinden yararlanır veya gerektirir:

Takım yolu ileriye dönük:CNC, köşeler ve eğriler çevresinde tutarlı ilerleme hızını korumak için mevcut bloğun yürütülmesi tamamlanmadan önce gelecekteki hareket bloklarını hesaplayarak programda ileriyi okur. Daha büyük bir ileriye dönük arabellek (daha fazla DRAM tarafından desteklenir), daha yüksek ilerleme hızlarında daha düzgün şekillendirme sağlar.

Çok eksenli eşzamanlı enterpolasyon:Her enterpolasyon döngüsü için CNC, her aktif eksen için konum komutlarını, geri besleme değerlerini, hata değerlerini ve kazançla değiştirilmiş çıkış değerlerini aynı anda tutmalıdır. Daha yüksek eksen sayılarında, döngü başına bellek gereksinimi buna göre ölçeklenir.

Sistem yazılımı ve seçenekleri:CNC işletim yazılımı ve aktif seçenek yazılımı (konturlama seçenekleri, iletişim seçenekleri, özel makro kütüphaneleri) şuradan yüklenir:

Başlangıçta FROM'dan DRAM'e geçer ve çalışma sırasında yerleşik kalır. 128 MB, çalışma zamanı verileri için mevcut alandan ödün vermeden tam özellikli bir yazılım görüntüsünü barındırır.

Uygulama Senaryoları

A3 tipi CNC'de CPU/DRAM modülü alarmı:A3 tipi ana karta sahip bir FANUC CNC, CPU kartı arızasına işaret eden alarmlar üretir. FROM modülleri ve SRAM'in sağlam olduğu doğrulanır. A20B-3300-0475'in değiştirilmesi hatayı çözer ve CNC, yazılımını FROM'dan yeni modülün DRAM'ına yeniden yükler.

Planlanan yedek:A3 tipi ana kartlara sahip CNC sistemlerini çalıştıran bir makine atölyesi, yerel kritik yedek olarak A20B-3300-0475'i bulunduruyor ve CPU modülü arızasına anında müdahale edilmesini sağlıyor.

SSS

S1: A20B-3300-0475, A20B-3300-0472 ile aynı mıdır? Her ikisi de 128 MB DRAM'dir?

Aynı 128MB DRAM kapasitesini paylaşıyorlar ancak farklı CNC platformlarına hizmet ediyorlar. A20B-3300-0472, Seri 30i için A6 tipi modüldür; A20B-3300-0475 A3 tipidir. A3 ve A6 tanımlamaları, farklı CNC nesilleriyle eşleşen farklı konnektör arayüzlerini ve işlemci konfigürasyonlarını yansıtır. Bunlar birbirinin yerine kullanılamaz.

S2: A20B-3300-0475 değiştirildikten sonra CNC işletim yazılımını nasıl yeniden yükler?

CNC sistem yazılımı, ana karttaki ayrı eklenti öğeleri olan FROM (Flash ROM) modüllerinde saklanır. Yeni A20B-3300-0475 takıldıktan sonraki ilk açılışta, CNC'nin önyükleme işlemi işletim yazılımını FROM modüllerinden yeni modülün 128MB DRAM'ına yükler. Bu otomatik olarak gerçekleşir. FROM içeriği CPU modülünün değiştirilmesiyle korunur.

S3: A20B-3300-0475'in değiştirilmesi CNC parametrelerini siler mi?

Hayır. CNC parametreleri, CPU kartından ayrı, pil destekli modüller olan SRAM modüllerinde bulunur. SRAM içeriği CPU modülünün değiştirilmesinden etkilenmez. Yeni A20B-3300-0475 takıldıktan sonra CNC, SRAM modüllerinden parametreleri normal şekilde okur.

S4: Arızalı bir A20B-3300-0475'in tanısal belirtileri nelerdir?

Belirtiler şunları içerir: sistem önyüklemeyi tamamlayamıyor (başlatma işleminin ortasında duruyor); makine olaylarıyla ilişkili olmayan çalışma sırasındaki rastgele sıfırlamalar; CPU kartını işaret eden RAM eşlik alarmları veya sistem alarmları; CNC açılıyor ancak ekran boş kalıyor veya yanlış içerik gösteriyor. Bellek tipi arızalar, yük altında veya sıcaklıkta aralıklı davranış gösterebilir.

S5: A20B-3300-0475 bileşen düzeyinde onarılabilir mi?

Ayrı bileşenleri (baypas kapasitörleri, bellek arayüzü sürücüleri) içeren arıza modları için CPU modülünün onarımı, uzman CNC elektronik servis merkezleri tarafından teknik olarak mümkündür. Arıza süresi maliyetinin yüksek olduğu üretim içi makineler için, genellikle kart onarımının daha uzun geri dönüş süresi yerine modül modül değişimi tercih edilir. Aciliyet ve stok durumuna göre her iki seçenek de geçerlidir.
