A20B-3300-0551 | FANUC Grafik Kullanıcı Arayüzü Modülü — 128MB DRAM / Özel Ekran İşlemcisi / CNC PC İşlevi / A20B-3300 Serisi

GUI — Tamamen Operatörün Görüşüne Özel Bir İşlemci

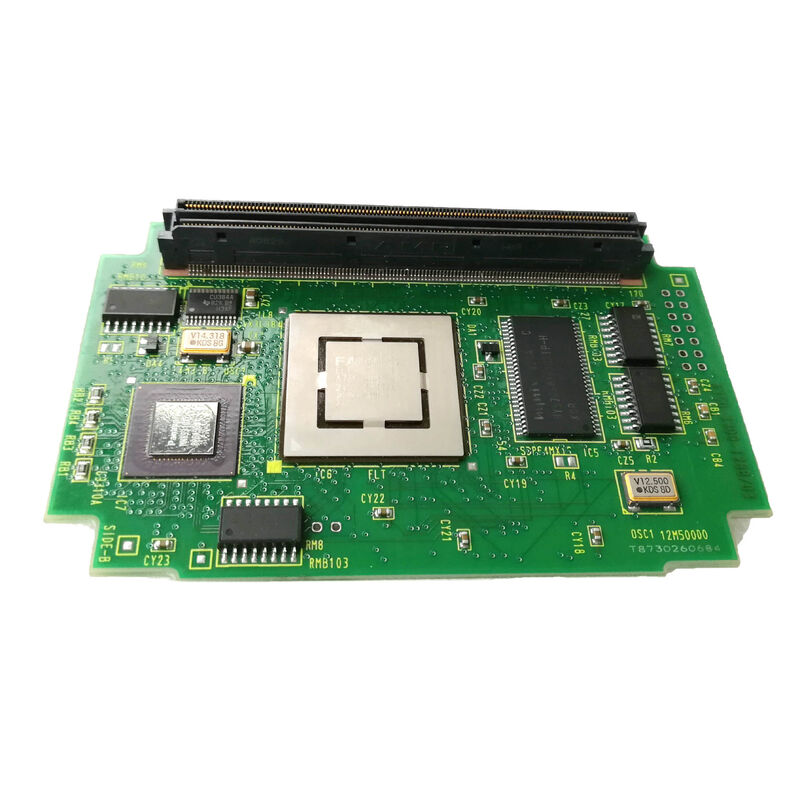

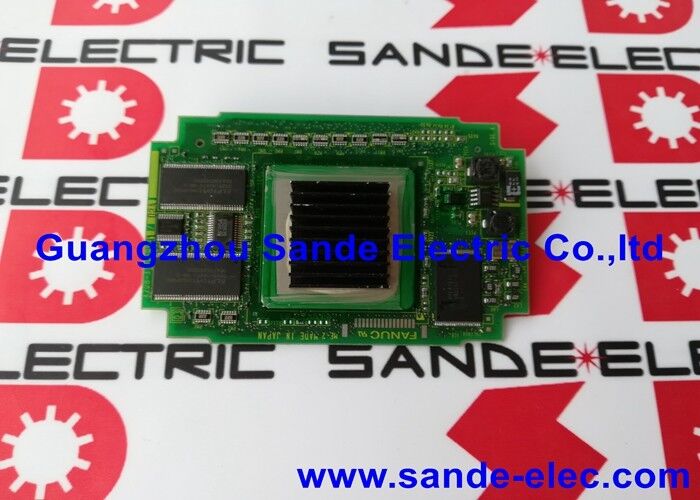

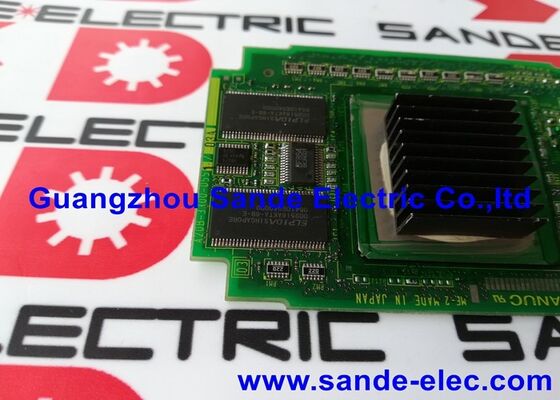

A20B-3300-0551 bir ana CPU modülü değildir. Bu daha spesifik bir şey - birGrafik Kullanıcı Arayüzü modülü, operatörün CNC ekranında gördüğü ve etkileşimde bulunduğu her şeye özel olarak ayrılmıştır.

FANUC'un gelişmiş CNC sistemlerine yönelik mimarisi, işleme sorumluluğunu iki ayrı modül arasında bölüştürür:

Ana CPU modülü:Hareket enterpolasyonu, servo koordinasyonu, PMC merdiveni ve tüm makine kontrol fonksiyonlarını yönetir. İş yükü, çalıştırılan makineye (kesme hızı, eksen sayısı, programın karmaşıklığı) göre belirlenir.

GUI modülü (A20B-3300-0551):Araç yolu grafiklerinin oluşturulması, menü ekranlarının yönetilmesi, ekran denetleyicisinin çalıştırılması ve bilgisayar işlevi yazılım ortamının desteklenmesi gibi ekran hattını yönetir. İş yükü, ekran etkinliğine ve çalışan bilgisayar işlevi uygulamalarına bağlıdır.

FANUC, GUI işlemeyi özel bir modülde tutarak, ana CPU'nun servo koordinasyonu ve program yürütme ile ne kadar yoğun yüklü olduğuna bakılmaksızın operatörün her zaman duyarlı bir ekrana sahip olmasını sağlar. Yoğun seçeneklere sahip 30i CNC işleme eş zamanlı 5 eksenli şekillendirme, GUI modülü bunu bağımsız olarak gerçekleştirdiğinden ekranı sorunsuz bir şekilde güncellemeye devam edecektir.

Temel Özellikler

Görüntü İşleme için Neden 128 MB?

128MB, bir "ekran kartı" gibi görünebilecek önemli bir DRAM tahsisidir. Kapasite, GUI modülüne yerleştirilen eş zamanlı birden fazla taleple doğrulanır:

Ekran arabelleği yönetimi:1024×768 çözünürlükteki renkli LCD ekranlar, tam renkli çerçeve arabelleği başına yaklaşık 3 MB gerektirir. Çift ara belleğe alma (titreşimsiz ekran güncellemeleri için ön ara bellek artı arka ara bellek) sayesinde ekran belleği tek başına ekran başına 6 MB tüketir.

3B takım yolu oluşturma:Programlanan kesme yolunun (iş parçası boyunca takım yörüngesini gösteren) gerçek zamanlı 3B grafikleri, geometrik verilerin saklanmasını, 3B'den 2B'ye projeksiyon hesaplamalarının yapılmasını ve program ilerledikçe oluşturulan görüntünün güncellenmesini gerektirir. Bu, hesaplama açısından yoğun ve hafıza gerektiren bir işlemdir.

PC fonksiyonu çalışma zamanı:PC fonksiyon katmanı CNC ile birlikte bir işletim ortamını çalıştırır. Uygulama yazılımı, veri arabellekleri ve iletişim yığınları da dahil olmak üzere bu ortam, 128 MB'lık alanın önemli bir bölümünü kaplar. Geri kalan kısım, ekran işlevleri ve işletim sistemi yükü arasında paylaştırılır.

Ekran durumu yönetimi:Çoklu ekran görünümleri (EDIT, MDI, OFFSET, DIAGNOSE, GRAFİK) mevcut durumlarını aynı anda korur, böylece ekranlar arasında geçiş anında gerçekleşir. Tüm bu ekran durumlarını bellekte tutmak önemli miktarda DRAM gerektirir.

Uygulama Senaryoları

GUI modülü hatası — ekran donmuş ancak CNC çalışıyor:PC işlevine sahip bir FANUC CNC, donmuş bir ekran geliştirir. Makine kesmeye devam ediyor (ana CPU etkilenmez), ancak operatör paneli yanıt vermiyor. A20B-3300-0551 arıza olarak tanımlandı. Değiştirme, ekranı ve bilgisayar işlevini geri yükler.

PC işlevi performansında bozulma:FANUC i serisi CNC'deki PC işlevi zaman içinde giderek daha yavaş çalışır. GUI modülünün bellek devresindeki bileşen eskimesi belirlendi. A20B-3300-0551 değişimi, orijinal bilgisayar işlevinin yanıt verme hızını geri yükler.

SSS

S1: A20B-3300-0551 (GUI modülü) ile A20B-3300-0479 (D3) gibi bir ana CPU modülü arasındaki işlevsel fark nedir?

D3 CPU modülü, G kodu yürütme, servo eksen kontrolü, PMC merdiveni, iletişim gibi tüm makine kontrol fonksiyonlarını yönetir. GUI modülü (A20B-3300-0551) tüm ekran işlevlerini yönetir — ekran oluşturma, takım yolu grafikleri, PC işlev uygulamaları. Her ikisi de aynı ana karta takılır ancak özel işlem alanlarında çalışır. Birindeki hata diğerinin temel işlevini etkilemez.

S2: A20B-3300-0551 program ortasında başarısız olursa CNC işlemeye devam edebilir mi?

Ana CPU programı çalıştırmaya devam eder; servo eksenler hareket etmeye devam eder, PMC çalışmaya devam eder. Ancak operatör tüm CNC ekranlarının görünürlüğünü kaybeder. Ekran kararır veya donar, bu da program durumunun izlenmesini veya panel aracılığıyla kontrollü bir durdurma başlatılmasını imkansız hale getirir. En güvenli uygulama, arızayı gidermeden önce mevcut program bloğunun güvenli bir konumda tamamlanmasına izin vermektir.

S3: A20B-3300-0551 hangi CNC platformlarında kullanılıyor?

128 MB DRAM kapasitesi ve GUI modülü tanımı, PC işlevine veya yüksek çözünürlüklü görüntüleme seçeneklerine sahip FANUC iB nesli CNC sistemleriyle ilişkilidir; bu platformlarda GUI işleme, ana karta entegre edilmek yerine özel bir modüle atanır. Geçerli CNC modelini donanım belgelerinden doğrulayın.

S4: A20B-3300-0551'in değiştirilmesi makine parametrelerini veya programlarını etkiler mi?

Hayır. CNC parametreleri ve programları, GUI modülünde değil, ana kartın üzerindeki veya yakınındaki SRAM ve FROM modüllerinde saklanır. A20B-3300-0551'in değiştirilmesi hiçbir işleme verisini etkilemez. CNC'nin kesme kapasitesi anında geri yüklenir; yeni modül başlatıldığında görüntüleme işlevi geri yüklenir.

S5: A20B-3300-0552 (bitişik modül) A20B-3300-0551 ile ilişkili mi?

Evet. A20B-3300-0552, A20B-3300 serisinin aynı 055x aralığındaki hemen bitişik parça numarasıdır. Diğer A20B-3300 bitişik çiftlerinde olduğu gibi (21i-B Pentium MMX modülleri için 0602/0603), 0551/0552 çifti muhtemelen ilgili modülleri temsil eder; aynı GUI işlev kategorisine hizmet eden farklı bellek veya performans değişkenleri veya aynı ekran mimarisi içindeki tamamlayıcı kartlar.
