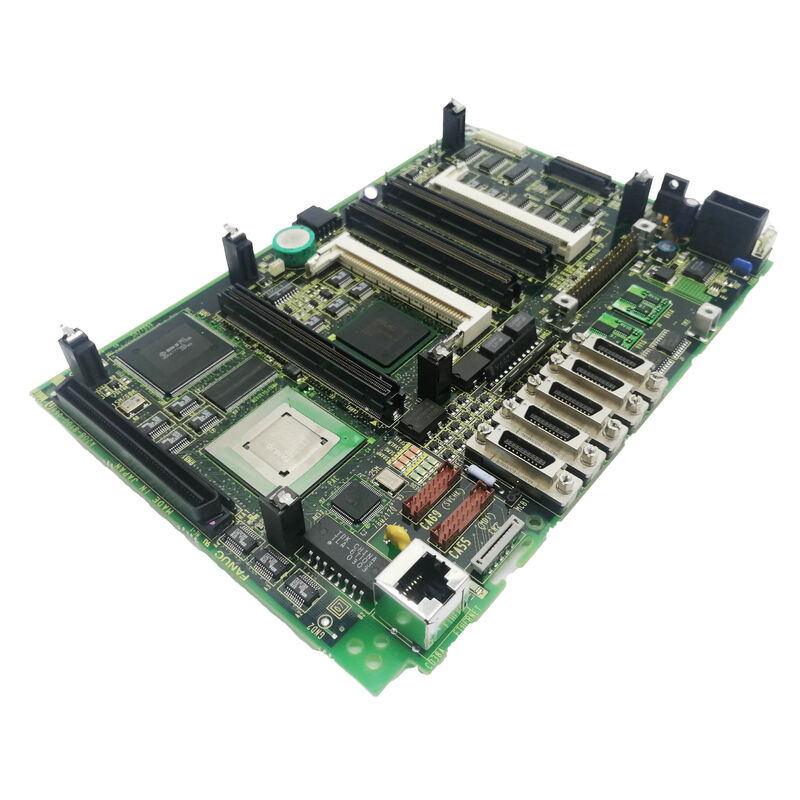

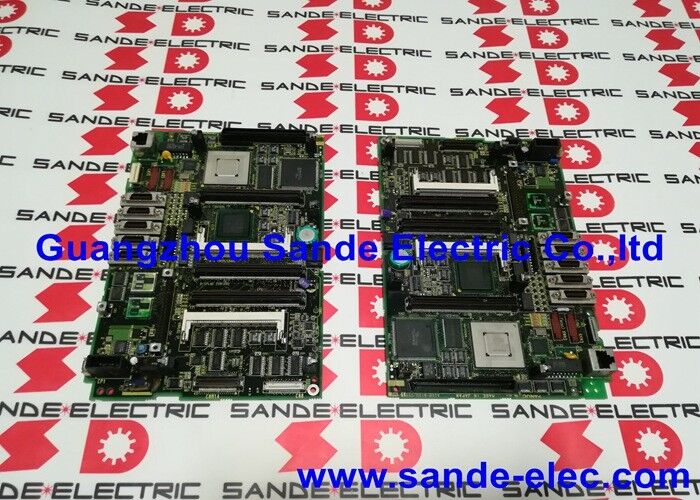

Fanuc A20B-8100-0661 Sistem Ana kartı A20B81000661 A2OB-81OO-O661

A20B-8100-0661 | FANUC Serisi 18i-B Ana CPU PCB — LCD Montajlı / 18i-MB / 18i-TB / Sarı Arka Panel / Ana Kart

18i-B Anakart — Kontrol Sisteminin Temeli

A20B-8100-0661, FANUC Serisi 18i Model B CNC kontrol sisteminin ana PCB'sidir (anakart). 18i-B ünitesindeki diğer tüm PCB'ler bu karta takılır veya bu kart üzerinden bağlanır:

• CPU kartı (A20B-3300-03xx serisi) işlem gücü sağlar
• Video kartı LCD ekranı çalıştırır
• Servo kontrol kartı FSSB'ye bağlı sürücülerle iletişim kurar
• FROM ve SRAM bellek modülleri yazılımı ve verileri depolar

A20B-8100-0661, tüm bu yığın için arka panel veriyolunu, konektör matrisini ve fiziksel montaj yüzeyini sağlar. Sistemin fiziksel mimarisini, yani 18i-B'yi diğer FANUC CNC nesillerinden ziyade 18i-B yapan özel konnektörleri, yuva düzenini ve veri yolu arayüzünü tanımlar.

Temel Özellikler

18i-MB ve 18i-TB — Aynı Kart, Farklı Makineler

A20B-8100-0661, iki farklı makine tipi için ortak ana karttır:

18i-MB (İşleme Merkezi):Dikey ve yatay işleme merkezleri için yapılandırılmış bir FANUC Serisi 18i CNC. MB ataması, işleme merkezine özgü işlevleri etkinleştirir - hazır delme çevrimleri, hassas kılavuz çekme, takım uzunluğu telafisi ve takım yarıçapı telafisi.

18i-TB (Tornalama Merkezi):CNC torna tezgahları ve torna merkezleri için yapılandırılmış aynı 18i-B donanımı. TB'ye özgü işlevler arasında sabit yüzey hızı, diş açma ve tornalamaya özel korunmalı çevrimler bulunur.

A20B-8100-0661 donanımı her ikisinde de aynıdır. FROM modüllerindeki sistem yazılımı görüntüsü, 18i-B'nin M tipi veya T tipi CNC olarak çalışıp çalışmadığını belirler. Ana kart değiştirildiğinde, FROM içeriği sistemin hangi makine tipi olarak devam edeceğini tanımlar.

Uygulama Senaryoları

18i-MB işleme merkezi anakart arızası:İşleme merkezi CNC'si tamamen arızalanıyor; ekran boş, tüm eksenler engellendi, yanıt yok. Güç kaynağı doğru çıkış voltajını doğrular. Teşhis, A20B-8100-0661 ana kartını arıza olarak yalıtır. Kart değiştirildikten ve sistem yedeklemeden geri yüklendikten sonra işleme merkezi üretime geri döner.

18i-TB torna merkezinin yenilenmesi:Eski bir 18i-TB tornalama merkezi komple CNC revizyonundan geçiyor. A20B-8100-0661, anakart düzeyindeki yenilemenin bir parçası olarak CPU kartı ve bellek modülleriyle birlikte değiştirilir ve tüm kritik elektronik bileşenler aynı anda sıfırlanır.

SSS

S1: A20B-8100-0661 için hangi CPU kartı gereklidir?

A20B-8100-0661, A20B-3300-03xx serisi CPU işlemci kartlarını destekler. Spesifik CPU kartı sürümü, CNC modelinin revizyonuna ve konfigürasyonuna bağlıdır. DNC Electronics, "A20B-3300-03xx" ailesinin (0300-0399 aralığında MMX ve Pentium işlemci çeşitlerini içeren) uyumlu olduğunu doğruladı. Sipariş vermeden önce sistemin mevcut konfigürasyonundan tam CPU kartı parça numarasını doğrulayın.

S2: A20B-8100-0661'i değiştirmeden önce hangi veri yedeklemesi gereklidir?

Ana kartı çıkarmadan önce tüm SRAM içeriğini yedekleyin: CNC parametreleri, kayıtlı tüm parça programları, takım ofseti verileri, iş ofseti verileri ve PMC ladder programı ve verileri. FROM modülleri CNC sistem yazılımını içerir ve ana kart değişimi sırasında kurulu bırakılmalıdır; bunlar A20B-8100-0661'den ayrıdır ve hasar görmemeleri durumunda özel bir yedeklemeye ihtiyaç duymazlar. Yedeklemeyi CNC'nin SRAM yedekleme işlevi aracılığıyla bir hafıza kartına veya RS-232C bağlantılı PC'ye gerçekleştirin.

S3: A20B-8100-0661 herhangi bir CNC yazılımı taşıyor mu veya yazılım başka bir yerde mi saklanıyor?

A20B-8100-0661 anakartı CNC yazılımını saklamaz. Sistem yazılımı, ana karta uyan ayrı eklenti öğeleri olan FROM modüllerinde (flash bellek modülleri) bulunur. CNC parametreleri ve programları SRAM modüllerinde bulunur. A20B-8100-0661'in kendisi pasiftir; veri yolu ve konektörleri sağlar, ancak kendi depolanmış verisini sağlamaz. FROM ve SRAM modüllerinin sağlam kalması koşuluyla ana kartın değiştirilmesi yazılımı silmez.

S4: A20B-8100-0661, Seri 16i-B veya 21i-B sistemleriyle uyumlu mu?

Hayır. A20B-8100-0661, 18i-B nesline özeldir. A20B-8100 serisi ana kartlar farklı CNC modellerini kapsar; aynı fiziksel form sınıfında ancak farklı veri yolu konnektörü düzenlemeleri ve seçenek kartı konfigürasyonlarına sahip farklı donanımlar. 16i-B ve 21i-B kendi ana kart parça numaralarını kullanır. Ana kartları CNC model aileleri arasında değiştirmeyin.

S5: A20B-8100-0661 değiştirilmek yerine onarılabilir mi?

A20B-8100-0661'in kart düzeyinde onarımı, uzman FANUC CNC servis kuruluşları tarafından sunulmaktadır. Üretim açısından kritik bir makine için doğrudan kartın değiştirilmesi genellikle daha hızlıdır. Yedek kartın bulunmadığı daha az acil durumlar için, kartın bileşen testini yapabilen ve yeniden akıtabilen kalifiye bir FANUC servis teknisyeni tarafından onarım yapılması uygun bir alternatiftir. Onarılan herhangi bir kart, üretim makinesine monte edilmeden önce 18i-B test düzeneğinde tamamen test edilmelidir.
