Artımlı Fırçasız Fanuc Servo Motor Enkoderi A860-2001-T321 A860-0360-V511

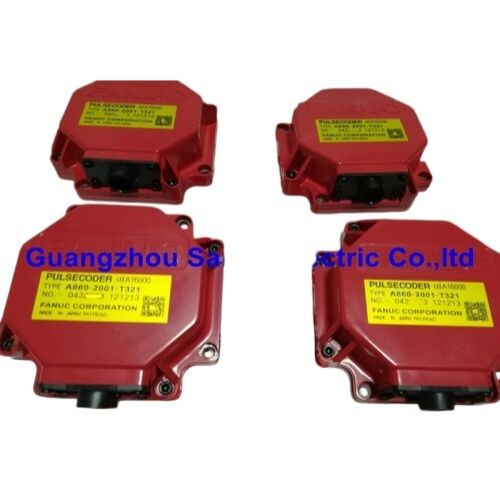

FANUC Ekranlı fırçasız Servo Motor Kodlayıcısı A860-2001-T321 / A860-0360-V511

Kesin Geri bildirim, Sıfır Uzlaşma

Eksen konumlandırma hareketleri veya bir servo alarmı bir üretim hattını durdurduğunda, kodlayıcı ilk bakılacak yerdir.FANUC'un A860-2001-T321 ve A860-0360-V511'i, bu güvenlik açığını ortadan kaldırmak için tasarlanmış fabrika orijinal eklemli fırçasız kodlayıcılardır., milyonlarca makine döngüsünde sinyal bozulmadan yüksek çözünürlüklü konum geri bildirimi.

Her iki ünite de fırçasız optik mimari üzerine inşa edilmiştir. Rotor ve stator arasında temas olmaksızın, hiçbir aşınma yüzeyi, fırça kalıntıları ve ilerleyici sinyal bozulması yoktur.Sonuç olarak 5. günde çalışacak bir kodlayıcı elde ediyoruz.İlk günkü performansıyla aynı şekilde.

İki model, bir açık seçim mantığı.

A860-2001-T321FANUC αi ve αiS servo motorları ile eşleştirilmiştir. Büyük formatlı işleme merkezlerinde, beş eksenli VMC'lerde ve yatay delme fabrikalarında bulunan daha yüksek torklu, daha yüksek hızlı sürücüler.T tipi bağlantı ünitenin arkasından çıkar., kablo yönlendirmesini sıkı servo korumalarda temiz tutmak.

A860-0360-V511Dünya çapında küçük ve orta boyutlu dönüşüm merkezlerinin ve giriş seviyesindeki CNC işleme merkezlerinin çoğuna güç veren kompakt ve uygun maliyetli servo tahrikler için tasarlanmıştır.V tipi yan çıkış bağlantısı, daha küçük makine dolaplarının tipik olarak daha sıkı yan boşlukları barındırır.

Her iki model de, sinyal dönüştürücüleri veya protokol adaptörleri olmadan doğrudan αi ve βi serisi amplifikatörlerine bağlanarak FANUC'un yerel seri arayüzü üzerinden iletişim kurar.Uyumluluk kutudan çıkmadan sorunsuz..

Ana özellikler bir bakışta

A860-2001-T321

• Tip: Artımsal / fırçasız optik
• Uyumlu Motor Serisi: αi, αiS, αiF
• Uyumlu Güçlendirici: αi SV, SVU Serisi
• Sinyal Arayüzü: FANUC Seri
• Bağlantı: T tipi (Arka çıkış)
• Sıfırlama: IP65 (çapa sonu)

A860-0360-V511

• Tip: Artımsal / fırçasız optik
• Uyumlu Motor Serisi: βi, βiS
• Uyumlu Güçlendirici: βi SV Serisi
• Sinyal Arayüzü: FANUC Seri
• Bağlantı: V tipi (yan çıkış)
• Sıfırlama: IP65 (çapa sonu)

Endüstriyel Gerçeklik için Yapılmış

Atölyeler kontrol edilemeyen ortamlardır.ve hava içi parçacıklar üretim zemininde yaşamın gerçekleri ve bu kodlayıcılar tam olarak bu gerçeklik için belirlenmiştir.

Sıfırlanmış önceden yüklenmiş rulmanlar soğutma sıvısının içeri girmesine direnir ve titreşim altında konum sayım hatalarına neden olan şaft oyununu ortadan kaldırır.IP65 derecelendirilmiş şaft sonu mühürleme, ıslak kesim işlemleri sırasında optik montajdan sıvıyı kesmeye devam ederİç bileşenler endüstriyel servo sürücülerin tüm çalışma sıcaklık aralığında termal istikrar için seçilir.böylece performans makine üç dakika boyunca ısınmak ya da on iki saat boyunca sürekli vardiya çalıştırmak olsun tutarlı kalır.

Bu kodlayıcılar fabrika orijinallerinin yerine doğrudan oturur ✓ parıltısı, adaptör plakaları ve özel araç gereçleri gerekmez.Çoğu tesiste, tam bir kodlayıcı değişimi bir saatten az sürer.

CNC Uygulamalarındaki Artırma Geri İletişimini Anlamak

Artışlı kodlayıcılar, servo sürücünün bir çalışma pozisyonuna toplam olarak biriktirdiği, döngü başına sabit bir sayıda darbeler üretir.Bu sayım sıfıra sıfırlanır ve standart bir referans dönüş döngüsü (G28 veya eşdeğer) ile koordinat referansını yeniden oluşturur.Süreç saniyeler sürer ve zaten her modern CNC kontrolörünün başlatma rutinine yerleştirilmiştir.

Bu mimari kasıtlı olarak basittir. Pil yok, uçucu olmayan bellek yok, başlangıç el sıkışması yok. Daha az bileşen daha az arıza modu anlamına gelir ve bir arıza olduğunda, teşhis hızlıdır:Kodlayıcı ya sinyal veriyor ya da vermiyor.Üretim CNC ortamlarının büyük çoğunluğu için, artan geri bildirim, maliyet, basitlik ve parça kullanılabilirliği avantajını sunar.

Uyumluluk Referansı

Her zaman sipariş vermeden önce motor plaketinin parça numarasını kontrol edin.

Sıkça Sorulan Sorular

S1: A860-2001-T321 ve A860-0360-V511 arasındaki fark nedir ve makinemin hangisine ihtiyacım olduğunu nasıl bilebilirim?

A860-2001-T321, FANUC αi ve αiS servo motorları için tasarlanmıştır.Genellikle işleme merkezlerinde ve çok eksenli ekipmanlarda bulunan daha yüksek performanslı ünitelerA860-0360-V511, daha küçük makine makinelerinde ve giriş seviyesindeki CNC işleme merkezlerinde yaygın olan kompakt servo motorlar olan β ve βiS serileri ile eşleştirilmiştir.makinenin motor plaketini bulun. Motor adı "αiS" veya "αi" ile başlarsa, A860-2001-T321 doğru kodlayıcıdır. "βiS" veya "βi" diyorsa, A860-0360-V511'i seçin.İkisi de art arda seri kodlayıcı olmasına rağmen birbirlerini değiştirebilirler., mekanik arayüz, konektör yönelimi ve iç yapılandırma α ve β motor aileleri arasında farklılık gösterir.

S2: FANUC alarm kodları tipik olarak bu modellerde kodlayıcı hatasına işaret ediyor mu?

Başarısız bir kodlayıcı ile ilişkili en sık görülen alarmlar arasında Servo Alarm 364 ve 365 (serial kodlayıcı iletişim hataları), Servo Alarm 369 (kodlayıcı donanım hatası) ve SV-0368 / SV-0447 bulunur.Nabız sayımı düzensizlikleri ve kodlayıcı ile güçlendirici arasındaki iletişim bozukluğu ile ilgili. Alarms that appear intermittently under load or at specific spindle speeds — and then clear on a power cycle — are a strong indicator of a degrading optical disc or a loose feedback cable rather than a drive-side faultKodlayıcıyı değiştirmeden önce, her zaman geri bildirim kablosunu hasar için tam olarak kontrol edin ve konektörün tamamen oturduğunu kontrol edin.Kablo hatası görünen kodlayıcı arızalarının önemli bir kısmını oluşturduğu için.

S3: Bu kodlayıcıları bir şirket içi bakım mühendisi değiştirebilir mi, yoksa uzman sertifikası gerekli mi?

FANUC servomotörlerindeki kodlayıcıların değiştirilmesi, doğru prosedürün uygulanması koşuluyla uzman sertifikası olmayan deneyimli bir bakım mühendisinin yeteneği içindedir.Önemli adımlar şunlardır:: makineyi tamamen kapatın ve herhangi bir kabloya dokunmadan servo kondansatörlerin boşalmasına izin verin; bağlantıyı kesmeden önce kablo yönünü ve bağlantı yönünü fotoğraflayın;Değiştirme kodlayıcısını sadece korumasıyla kullanın ve asla optik diske veya iç bileşenlere dokunmayın; yanlış hizalandırmayı önlemek için spesifikasyona göre tork montaj vidaları; ve üretime devam etmeden önce yeniden montajdan sonra tam bir referans dönüş döngüsü gerçekleştirin.En yaygın kurulum hatası hafif bir yanlış hizalama bağlantısıdırServo motor sökümüne yeni başlayan ekipler için, ilk değiştirme için nitelikli bir mühendisin bulunması makul bir önlemdir.

S4: Ardından satılan veya yeniden yapılan kodlayıcılar gerçek FANUC ünitelerine uygun bir alternatif midir?

Yeniden inşa edilen kodlayıcılar genellikle yeni OEM ünitelerinden %30~60% daha düşük maliyetlidir ve daha düşük kullanım oranına sahip veya teslim süresi öncelikli kısıtlama olan makineler için makul bir seçim olabilir.Yeniden inşa edilen birimlerin doğuştan kaynaklanan riski, altta yatan optik bileşenlerin birikimli aşınması olabilir., ve kurulumdan önce kalan kullanım ömrünü doğrulamak için bir yöntem yoktur.Yeni bir OEM birimi ile fiyat farkını neredeyse her zaman aşan yenilenmiş yeniden inşa edilmiş bir kodlayıcının neden olduğu tek bir planlanmamış duraklama olayının maliyetiBirincil üretim ekipmanlarındaki kritik yol eksenleri için, tam izlenebilirliğe sahip orijinal FANUC kodlayıcıları daha düşük riskli seçim olmaya devam ediyor.belgelendirilmiş bir test raporuna sahip saygın bir yeniden inşa edilmiş ünite ekonomik olarak mantıklı olabilir.

S5: Bu kodlayıcılar, kullanım ömrünü korumak için kurulumdan önce nasıl depolanmalıdır?

Birimleri orijinal mühürlü ambalajlarında 0 °C ile 55 °C arasında temiz, kuru bir ortamda saklayın (32 °F ile 131 °F),Doğrudan güneş ışığı ve büyük motorlar veya kaynak ekipmanları gibi elektromanyetik kaynaklardan uzak. Pakete ağır eşyaların istiflenmesinden kaçının. Sürekli basınç veya darbe, en kırılgan iç bileşen olan optik diski kırabilir.ve aerosollerDüzgün depolama koşullarında, FANUC kodlayıcıları birkaç yıl boyunca tam özelliklerini korur.İyi bir uygulama stokları değiştirmek ve önce eski birimleri kullanmaktırSaklanan herhangi bir kodlayıcıyı yüklemeden önce, bağlantı iğneleri oksidasyon için kontrol edin ve gerekirse kuru, tüylü bir bezle hafifçe temizleyin.
