Mitsubishi OSE105S2 Döner Kodlayıcı vemdash; HC / HCR Serisi Servo Motorlar İçin Orijinal Artımlı Geri Besleme Ünitesi

Mitsubishi servo kodlayıcısı için orijinal, kutusunda yeni bir yedek parça bulmak her zaman kolay değildir vemdash; özellikle artık üretilmeyen eski bir ünite için. OSE105S2 tam olarak bu tür bir parçadır: Japonya'da üretilmiş, OEM Mitsubishi artımlı döner kodlayıcı ve bir nesil CNC makinesini küresel üretim zeminlerinde çalıştıran HC ve HCR serisi AC servo motorlar için fabrika çıkışlı geri besleme cihazı olarak tasarlanmıştır.

Bu liste orijinal Mitsubishi Electric OSE105S2 içindir, orijinal ambalajında yeni, yeniden yapılmış veya klon değil.

Bu Kodlayıcı Ne Yapar ve Neden Önemlidir

Bir CNC makinesindeki her servo ekseni, konum döngüsünü kapatmak için bir kodlayıcıya bağlıdır. Motor döner, kodlayıcı sayar ve servo sürücü gerçek konumu komut edilen konumla karşılaştırır vemdash; saniyede binlerce kez. Kodlayıcıyı çıkarın, hasar verin veya daha düşük kaliteli bir üniteyle değiştirin, eksen ya hata verir ya da bozulmuş doğrulukla çalışır.

OSE105S2, Mitsubishi'nin HC/HCR motor serisi için fabrika eşleşmiş geri besleme bileşenidir. Motor milinin arkasına doğrudan monte edilir ve yapılandırılmış çok fazlı bir sinyal aracılığıyla servo sürücü ile iletişim kurar vemdash; sürücünün kalibre edildiği ve alınacak şekilde ayarlandığı aynı sinyal formatı. Orijinal bir OEM parçasını satış sonrası bir ikame yerine kullanmanın nedeni budur: sistem onun etrafında tasarlanmıştır.

Teknik Özellikler

OSE Serisi vemdash; Mitsubishi'nin Servo Mimarisine Dahil Edilmiştir

OSE kodlayıcı ailesi, Mitsubishi servo ekosistemi içinde belirli bir rol üstlenir. Makine eksenlerine veya bilyalı vidalara monte edilen harici kodlayıcıların aksine, OSE105S2 dahili motor kodlayıcısıdır vemdash; motor muhafazasının içinde yaşar, doğrudan rotor miline bağlanır ve servo amplifikatöre birincil hız ve konum geri beslemesi sağlar.

Bu doğrudan bağlantı düzenlemesi önemlidir. Kodlayıcı ve motor mili arasında esnek bir bağlantı yoktur, bu da geri besleme yolunda sıfır mekanik uyumluluk ve sıfır boşluk anlamına gelir. Motorun yaptığı her dönüş, harici kodlayıcılardaki şaft kuplajlarının oluşturabileceği yuvarlama hataları olmadan tam olarak sayılır.

8-pin flanş konnektörü ve A/B/Z kare çıkış formatı, HC/HCR motor aralığında tutarlıdır, bu da OSE105S2'yi eski Mitsubishi güdümlü makinelerin filolarını bakımını yapan servis ekipleri için yaygın bir yedek parça haline getirir.

A/B/Z Faz Çıkışı vemdash; Her Sinyal Ne Taşıyor

Üç kanal, üç iş:

A ve B fazları vemdash; temel kare çifti. Bu iki sinyal 90 derece ile ofsetlenmiştir, bu da sürücüye milin ne kadar döndüğünü ve hangi yönde döndüğünü söyler. Her iki kanalın yükselen ve düşen kenarlarını sayarak, kodlayıcı periyodu başına dört konum sayımı elde edersiniz vemdash; kare kod çözme adı verilen bir teknik.

Z fazı vemdash; tam bir devir başına bir darbe, referans işaretleyici olarak kullanılır. Bu, servo amplifikatörün homing sırasında mil üzerinde bilinen bir açısal referans konumu oluşturmak için kullandığı sinyaldir. Temiz bir Z darbesi olmadan, homing döngüleri güvenilmez hale gelir.

Tamamlayıcı sinyaller (/A, /B, /Z) diferansiyel çiftlerdir vemdash; uzun kablo mesafelerinde gürültü bağışıklığı için esastır ve servo uygulamalarda kullanılan hat sürücü çıkış formatının standart bir özelliğidir.

Bu Kodlayıcıyı Nerede Çalışırken Bulacaksınız

HC ve HCR motor serileri, 1990'lar ve 2000'ler boyunca geniş bir Mitsubishi güdümlü ekipman yelpazesine yaygın olarak dağıtıldı. OSE105S2 hala aşağıdaki durumlarda ihtiyaç duyulan bir yedek parça olarak karşımıza çıkmaktadır:

CNC İşleme Merkezleri vemdash; Mitsubishi MELDAS kontrollü frezeler ve işleme merkezlerindeki X, Y, Z ve döner eksen servo motorları

CNC Torna Tezgahları vemdash; Mitsubishi güdümlü tornalama merkezlerindeki taret konumlandırma ve kızak ekseni servo motorları

Endüstriyel Robotlar vemdash; HC serisi eklem motorlarını kullanan eski Mitsubishi MELFA robot kollarındaki eklem servo geri beslemesi

Transfer Hatları ve FMS vemdash; otomotiv tedarikçi sektöründeki HC serisi servo sürücüler etrafında inşa edilmiş palet değiştiriciler, shuttle masaları ve transfer sistemleri

Enjeksiyonlu Kalıplama Makineleri vemdash; Mitsubishi sürücülerini kullanan makinelerdeki kelepçe ve enjeksiyon ekseni servo geri beslemesi

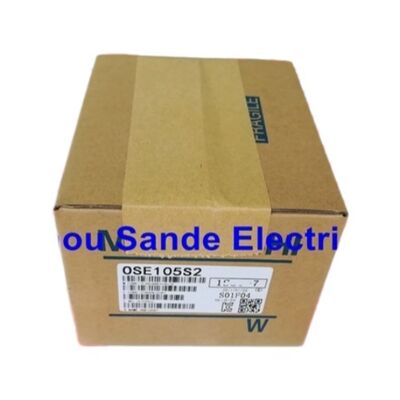

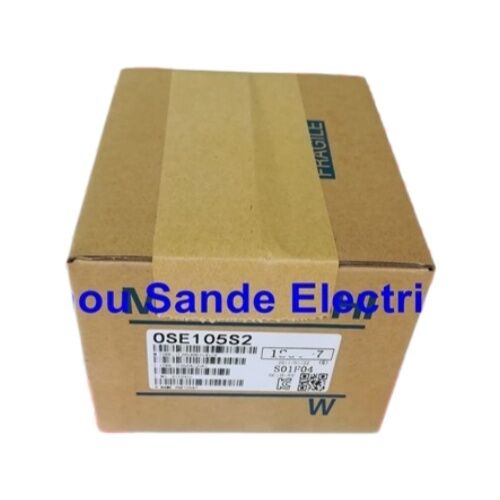

Durum: Orijinal Kutusunda Yeni

Bu ünite, orijinal Mitsubishi ambalajında fabrika yenisi olarak sunulmaktadır. OSE105S2 gibi durdurulmuş bir bileşen için yeni ve yenilenmiş arasındaki ayrım önemli ölçüde önemlidir:

Yeni bir kodlayıcının tam rulman ömrü kalmıştır, aşınma veya kirlenme olmayan temiz bir optik disk ve fabrika kalibre edilmiş sinyal hizalaması vardır. Yenilenmiş bir ünitenin bilinmeyen bir servis geçmişi vardır vemdash; başka nedenlerle arızalanan bir motordan çıkarılmış olabilir veya hizmet dışı bırakılmadan önce yıllarca çalışmış bir motordan çıkarılmış olabilir. Bir servo motorun içinde yaşayan ve makinenin ömrü boyunca dayanması beklenen bir kodlayıcı için, kutusunda yeni olması öngörülebilir bir servis ufku olan tek durumdur.

SSS

S1: OSE105S2 artımlı mı yoksa mutlak kodlayıcı mı?

Bu artımlıdır. Mil döndükçe A, B ve Z fazı kare sinyalleri üretir, ancak güç kesildiğinde konum verilerini saklamaz. Servo sürücü, Z fazı darbesini kullanarak bir homing döngüsü aracılığıyla makine başlangıcında mutlak bir referans oluşturur.

S2: Hangi Mitsubishi servo motorları OSE105S2 kullanır?

OSE105S2, Mitsubishi HC serisi ve HCR serisi AC servo motorlar için fabrika çıkışlı kodlayıcıdır, HC-SF, HC-SFS ve ilgili varyantlar gibi modeller dahil. Motor parça numaranız HC veya HCR ile başlıyorsa, OSE105S2 büyük olasılıkla doğru kodlayıcıdır vemdash; sipariş vermeden önce mevcut ünitenin etiketini kontrol ederek onaylayın.

S3: OSE105S2 daha yeni bir Mitsubishi kodlayıcısı ile değiştirilebilir mi?

Doğrudan değil. OSE kodlayıcı ailesi, eşleştirildiği servo amplifikatöre uyacak şekilde belirli bir konnektör pin çıkışı ve sinyal formatı kullanır. Farklı bir kodlayıcı türüyle değiştirme, amplifikatör tarafında parametre değişiklikleri ve potansiyel olarak donanım modifikasyonları gerektirir. Mevcut bir makinede birebir değiştirme için OSE105S2 doğru parçadır.

S4: Bu kodlayıcı hala Mitsubishi tarafından üretiliyor mu?

Hayır vemdash; OSE105S2 Mitsubishi Electric tarafından durdurulmuştur. Kutusunda yeni stok, endüstriyel otomasyon parçaları tedarikçileri aracılığıyla mevcuttur, ancak aktif olarak üretilmemektedir. Uzun vadeli tedarik gerekiyorsa, stok mevcutken birden fazla ünite güvence altına almak tavsiye edilir.

S5: OSE105S2'nin alternatif parça numarası nedir?

Kodlayıcı ayrıca Mitsubishi belgelerinde ve bazı tedarikçi kataloglarında OSE-105S2 (tireli format) olarak listelenmiştir. HC-202S-E51+OSE105S2 gibi motor parça kombinasyonlarında referans verilir, burada "E51" kodlayıcı seçeneğini belirtir. Katalog kaynağına bağlı olarak çapraz referans kodları B55028 ve E42'yi içerir.
