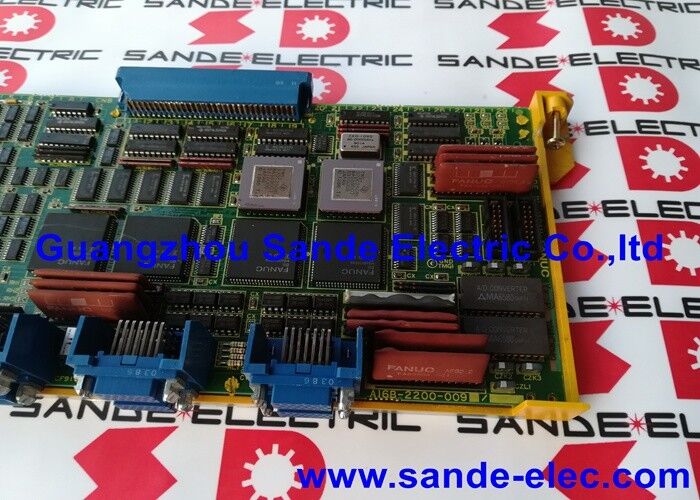

Fanuc Axis Kontrol Tablosu A16B-2200-0090 A16B22000090 A16B-22OO-OO9O

A16B-2200-0090 FANUC Serisi 15-A Dört Eksenli Kontrol PCB'si A Tipi Arayüz / PWM Sürücü Çıktısı / 6058 / 6066 Servo / 15-MA / 15-TA

FANUC'un Yüksek Eksen Sayımlı CNC Platformu

FANUC Serisi 15-A (Model A), FANUC'un 15. nesil ürün ailesindeki en yüksek kapasiteli CNC'dir.Seri 15-A, çok daha fazla eksene ihtiyaç duyan makineler için temelden tasarlanmıştır., multi-spindle dönüşüm merkezleri ve büyük ölçekli esnek üretim sistemleri.

A16B-2200-0090, bu çok eksenli yeteneği 15-A Serisi içinde mümkün kılan eksen kontrol kartıdır. Her kart 4 eksenli kanal sağlar.Sistemin maksimumuna kadar toplam eksen sayısını 4 grup halinde oluşturmak.

Ana Özellikler

PWM Çıktısı: Kurul Sürücülere Nasıl Komuta Ediyor?

A16B-2200-0090, eksenli komut çıkışı olarak PWM (Pulse Width Modulated) sinyalleri üretir.PWM sinyali, o eksen için hız veya tork komutunu kodlar servo sürücünün güç aşaması bu PWM referansını, eksen motoru tahrik eden üç fazlı motor akımına dönüştürür.

Kart, CNC Serisi 15-A'nın BASE komut kayıtlarından konum komutlarını okuyor. Ana CPU'nun her interpolasyon döngüsünde konum artışlarını yazdığı paylaşılan bellek yerleri.A16B-2200-0090 bu komutları okur ve aynı anda tüm dört bağlı eksen uygun PWM çıkışları üretir, koordineli çok eksenli hareket için gerekli senkronizasyonu korur.

16 Eksenlik ölçeklenebilirlik

Bir A16B-2200-0090 levhası 4 ekseni kapsar.

• Sekiz eksen:İki A16B-2200-0090 tahta ̇ ikinci tahtanın kolları eksenleri 5 ̇8
• 12 eksen:Üç tahta
• 16 eksen:Dört tahta ′′ 15-A serisi için maksimum yapılandırma

Çoklu tahta konfigürasyonlarında, her tahta atanan eksenlerinde bağımsız olarak çalışır. Bir tahta hatası sadece 4 eksenini etkiler ̇ kalan tahtalar normal çalışmaya devam eder.

Uygulama Senaryoları

15-MA işleme merkezi ekseni panosunun hatası:Bir Seri 15-MA işleme merkezi, akslar üzerinde servo alarmlar geliştirir. Sürücüler ve motorlar doğru bir şekilde test edilir. Bu akslara hizmet veren A16B-2200-0090 eksen panosu arıza kaynağı olarak tanımlanır.Tahta değiştirme dört ekseni geri getirir.

16 eksenli transfer makinesinin bakımı:16 eksenli bir makine, dört A16B-2200-0090 tahta kullanır. Bir tahta arızalanır ve sadece dört eksenini etkiler. Arızalı tahta, diğer üç tahta veya on iki eksenini bozmadan değiştirilir.

Sık Sorulan Sorular

S1: A16B-2200-0090 (A tipi arayüz) Tip B veya FSSB eksenli bir panoyla değiştirilebilir mi?

Hayır. Tip A, Tip B ve FSSB arayüzleri birbirini değiştirebilir değildir. Her arayüz farklı bir iletişim protokolü, farklı konektör pinout ve farklı servo sürücü üretimi kullanır.Tip A sisteminde Tip B veya FSSB kartını kullanmak “veya tersine ” uyumsuz sürücü iletişimine ve hiçbir servo fonksiyonuna yol açarA16B-2200-0090 Tipi A kartı, 6058 ve 6066 serisi sürücüleri olan Seri 15-A sistemleri için gereklidir.

S2: A16B-2200-0090, 15-B Serisi denetimleri ile uyumlu mu?

No. A16B-2200-0090 Serisi 15-A (Model A) için onaylanmıştır.Serisi 15-A ve 15-B eksenli paneller birbirini değiştirebilir değil both the board hardware and the servo drive generation to which they connect are different.

S3: Birden fazla A16B-2200-0090 panelini kurduğunuzda hangi taban eksen adresi kullanılır?

CNC'nin eksen parametresi ayarları ve tahtanın fiziksel yuva ataması yoluyla her bir tahtaya bir temel eksen numarası atandırılır.Eksen atama tahtalara fiziksel servo sürücü kablolama eşleşmelidirYanlış eksen atama parametreleri, ekselerin yanlış pano tarafından kontrol edilmesine neden olur ve bu da servo hatalarına neden olur.Axis atama parametrelerini, bir yedek panelin monte edilmesinden sonra makinenin orijinal parametreler yedeklemesinden doğrula.

S4: CNC parametreleri A16B-2200-0090 kartına özel mi?

Servo sürücü tipini (6058 veya 6066) tanımlayan parametreler, kodlayıcı çözünürlüğü, eksen yönü, konum kazancı, hız kazancı, aşağıdaki hata limitleri,Her bir tahta tarafından kontrol edilen eksenlere hızlanma/gecikme sabitleri uygulanır.Bu parametreler CNC'nin ana parametreler hafızasında saklanır, eksel panosunda değil.Mevcut parametreler değiştirilmeden uygulanmaya devam ediyor. Yeni kurul aynı kazançları ve sınırları güçlendirme için hemen uyguluyor..

S5: A16B-2200-0090'daki dört eksenden sadece biri alarm oluşturduğunda hata teşhisi nasıl yapılandırılır?

Dört eksenden birinde tek eksenli bir alarm, arıza kaynağının A16B-2200-0090 kartının kendisi değil, bu özel eksenin motor, kodlayıcı veya güç cihazı olduğunu gösterir.Tahta aynı anda dört ekseni kontrol ederEğer sadece bir eksen alarm veriyorsa, önce servo sürücüsünü, motor kablolarını kontrol edin.ve motor kodlayıcısı o eksen için tahta şüphelenmeden önce.
