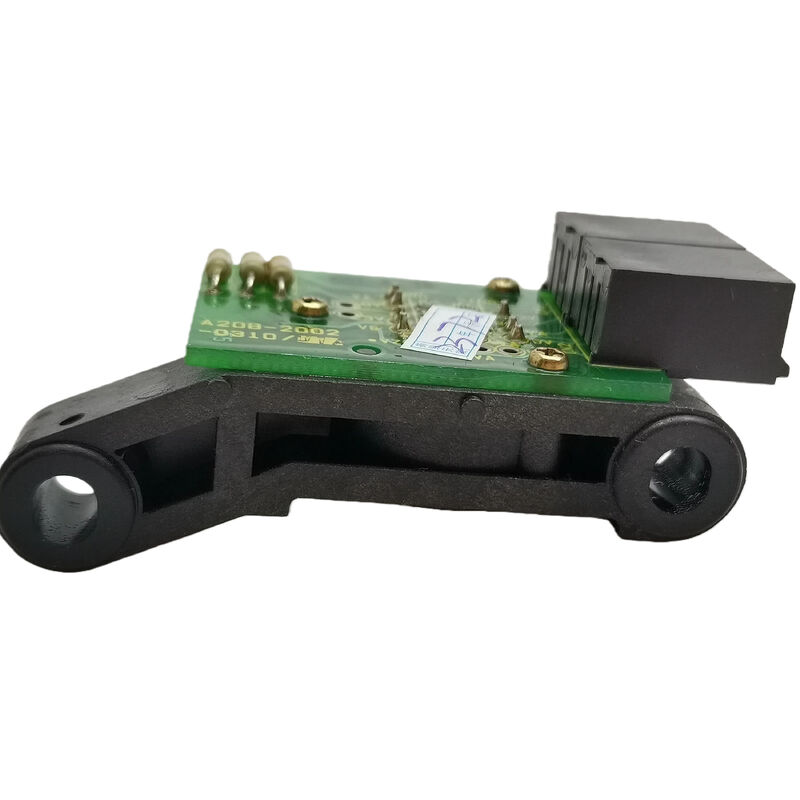

FANUC A20B-2002-0310 İş Mili Motor Kodlayıcısı
Parça Numarası: A20B-2002-0310
Tip: İş Mili Servo Motor Kodlayıcısı (Yedek)
Uyumlu Sistemler: FANUC Serisi 0 / 15 / 16 / 18 / 21 / 0i CNC Kontrol Üniteleri
Genel Bakış
İş mili geri bildirimi geri yüklendi. Makine kesime geri döndü. FANUC A20B-2002-0310, iş mili hızı, konumu ve yönü hakkında CNC kontrol ünitesine kritik geri bildirim sağlayan bir iş mili motor kodlayıcısı yedek ünitesidir. Bu ünite arızalandığında, iş mili işlevselliği tehlikeye girer, rijit kılavuz çekmeyi, iş mili yönlendirmeyi devre dışı bırakır ve potansiyel olarak makinenin tamamen kapanmasına neden olur.
Kodlayıcının değiştirilmesi, motorun sökülmesini, yeniden sarılmasını veya komple iş mili sürücüsünün değiştirilmesini gerektirmeden tam iş mili işlevselliğini geri kazandırır, bu da üretim baskısı altında çalışan bakım ekipleri için verimli bir çözüm sunar.
Anahtar Özellikler
| Parametre |
Değer |
| Parça Numarası |
A20B-2002-0310 |
| Üretici |
FANUC |
| Birim Tipi |
İş Mili Motor Kodlayıcısı (Yedek PCB/Birim) |
| Sinyal Tipi |
Seri geri bildirim (FANUC'a özel) |
| Uyumlu Motor Tipleri |
FANUC AC İş Mili Motorları (seçili modeller) |
| Kontrol Ünitesi Uyumluluğu |
FANUC Serisi 0 / 15 / 16 / 18 / 21 / 0i |
| Uygulama |
İş mili hızı, konumu ve yönü geri bildirimi |
Bu Kodlayıcı Tarafından Etkinleştirilen Makine Fonksiyonları
İş mili kodlayıcısı, birkaç kritik işleme fonksiyonunu etkinleştirmek için mil konumunu ve dönme hızını CNC kontrol ünitesine aktif olarak bildirir:
- Rijit Kılavuz Çekme: İş mili dönüşünü gerçek zamanlı olarak Z ekseni beslemesiyle senkronize eder
- İş Mili Yönlendirme: Takım değiştirme ve delik delme işlemleri için iş milini hassas açısal konumlara konumlandırır
- Sabit Yüzey Hızı (CSS) Kontrolü: Kesme çapı değişikliklerine göre iş mili RPM'ini ayarlar
- Hız Düzenlemesi: Değişken kesme yükleri altında kararlı iş mili hızını korur
Yaygın Arıza Belirtileri
Kodlayıcı sorunları tipik olarak şu şekilde kendini gösterir:
- Hız sapması veya geri bildirim sinyali kaybıyla ilgili iş mili alarm kodları
- Tutarsız diş derinliği veya kılavuz kırılması ile rijit kılavuz çekme arızaları
- Takım değiştirme işlemleri sırasında iş mili yönlendirme hataları
- Sıfırlama ile düzelen ancak yük altında geri dönen aralıklı iş mili arızaları
- Kesme sırasında iş mili hızının kayması veya dalgalanması ile hız kararsızlığı
Kodlayıcı Değişimi ve Motor Değişimi
İş mili motorları mekanik olarak sağlamdır ve genellikle birden fazla kodlayıcı servis aralığını aşar. Kodlayıcı ünitesini doğrudan değiştirmek, motor değişiminden veya motorun servise gönderilmesinden önemli ölçüde daha uygun maliyetli ve daha hızlıdır, bu da üretim kesinti süresini ve ilgili maliyetleri en aza indirir.
Tipik Kurulum Ortamları
- CNC Torna Merkezleri (CSS kontrolü, rijit kılavuz çekme, canlı takım senkronizasyonu)
- Dikey ve Yatay İşleme Merkezleri (otomatik takım değiştirme işlemleri)
- Boru Tezgahları ve Büyük Formatlı İşleme (doğruluk için konumsal tekrarlanabilirlik)
- Taşlama Makineleri (tekerlek hızı düzenlemesi ve taşlama döngüleri)
- FANUC CNC'li Üretim Hatları (plansız iş mili kesinti süresini en aza indirme)
Sıkça Sorulan Sorular
A20B-2002-0310 hangi CNC kontrol üniteleriyle uyumludur?
A20B-2002-0310, ilgili FANUC AC iş mili sürücüsü ve motor kombinasyonlarıyla eşleştirilmiş FANUC Serisi 0, 15, 16, 18, 21 ve 0i CNC kontrol üniteleriyle uyumludur. Kurulumdan önce belirli iş mili motor model numaralarına karşı uyumluluğu doğrulayın.
Kodlayıcı, iş mili motoru makineden çıkarılmadan değiştirilebilir mi?
Çoğu kurulumda evet. Kodlayıcı ünitesi tipik olarak iş mili motorunun arkasında, motorun sökülmesini gerektirmeden erişilebilir durumdadır. Belirli sökme prosedürleri için makine üreticisinin bakım kılavuzuna bakın.
Bu kodlayıcı arızalandığında CNC'de tipik olarak hangi alarmlar görünür?
Yaygın FANUC alarm kodları arasında iş mili hız sapması alarmları, geri bildirim sinyali hataları ve konum kontrol alarmları bulunur. Sıfırlama ile düzelen ancak yük altında geri dönen aralıklı alarmlar, karakteristik erken belirtilerdir.
Yedek kodlayıcı CNC kontrol ünitesinde herhangi bir parametre değişikliği gerektirir mi?
Tipik olarak benzer bir değişim için herhangi bir parametre değişikliği gerekmez. Ancak, iş mili geri bildirim sinyallerinin temiz olduğunu ve üretime dönmeden önce yönlendirme ve rijit kılavuz çekme fonksiyonlarının doğru çalıştığını doğrulayın.
Bu kodlayıcı ünitesi, bir iş mili sürücüsünden veya iş mili motorundan nasıl farklıdır?
Kodlayıcı, mil hızını ve konumunu ölçen ve bildiren geri bildirim cihazıdır. İş mili sürücüsü güç çıkışını kontrol ederken, iş mili motoru elektrik gücünü mekanik dönmeye dönüştürür. Kodlayıcı, aralarındaki döngüyü kapatır.
