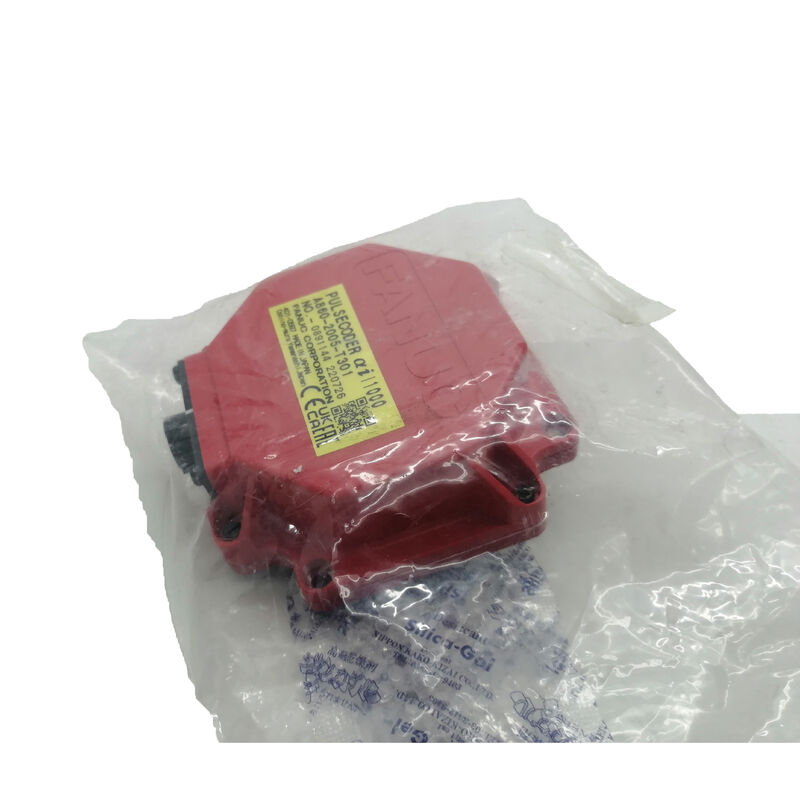

FANUC A860-2005-T301 Darbeli Kodlayıcı — Alpha i Serisi AC Servo Motorlar için aiI1000 Artımlı Kodlayıcı

Arızalandığında bir CNC makinesini tamamen durduran kısa bir bileşen listesi vardır. Servo motor darbe kodlayıcı bu listenin üst sıralarında yer alır. FANUC A860-2005-T301 ise geniş çapta kullanılan Alpha i serisi AC servo motor ailesine takılan aiI1000 artımlı kodlayıcıdır — FANUC'un endüstriyel hareket kontrol ekosistemindeki en yaygın kullanılan geri bildirim cihazlarından biridir ve kompakt eksen sürücülerinden büyük formatlı yüksek torklu birimlere kadar motor boyutlarını kapsar.

aiI1000 Tanımlamasının Anlamı

aiI1000'deki "I" kritik karakterdir: bu, mutlak değil, artımlı bir darbe kodlayıcıdır. Mutlak bir kodlayıcının güç geçmişinden bağımsız olarak her şaft açısında benzersiz bir konum kodu çıkardığı yerde, aiI1000 şaft döndükçe sürekli bir darbe akışı üretir — FANUC servo amplifikatörünün hızı, yönü ve konumsal değişikliği belirlemek için işlediği yüksek çözünürlüklü kuadrant geri bildirimi.

Artımlı geri bildirim, CNC kontrolünün referans konumu sistemi ile birlikte çalışır. Makine başlangıcında, her eksen bilinen bir referans noktası oluşturarak bir referans dönüşü gerçekleştirir. O noktadan itibaren, aiI1000 kodlayıcı, devir başına 1.000.000 darbe çözünürlüğü ile tüm hareketi izler — Alpha i motor ailesinin tam çalışma hızı aralığında dar konumlandırma toleranslarını ve pürüzsüz hız kontrolünü desteklemek için yeterli ayrıntı.

Teknik Özellikler

Endüstriyi Kapsayan Bir Motor Aralığı

A860-2005-T301'i daha dar uygulama kodlayıcılarından ayıran şey, hizmet verdiği Alpha i motorlarının genişliğidir. Kompakt, hızlı bir motor olan ve küçük eksen sürücülerine uygun αi2/4000 modelinden, yüksek torklu αi50 varyantlarına kadar aiI1000 darbe kodlayıcı, FANUC'un tüm Alpha i AC servo serisinin orta ve daha büyük gövdeleri için standart geri bildirim cihazıdır.

Bu, hem 200 V AC hem de 400 V AC motor varyantlarını kapsar, bu da aynı kodlayıcı parça numarasının motor geri bildirim sisteminde değişiklik yapmadan farklı bölgesel güç standartları için üretilmiş makineleri kapsadığı anlamına gelir. Ayrıca, karma makine filolarını yöneten bakım ekiplerinin tek bir kodlayıcı parça numarası stoklayabileceği ve bunun Alpha i servo motorlarının önemli bir bölümüne uygulanacağını bileceği anlamına gelir.

Kurulum: Oldham Kuplaj Yöntemi

A860-2005-T301, Oldham kuplajı aracılığıyla kurulur — kodlayıcı şaftını motor şaftına bağlarken ikisi arasındaki hafif açısal ve paralel hizasızlığı gideren üç parçalı mekanik bir kuplaj. Bu, Alpha i darbe kodlayıcı ailesi için FANUC'un standart montaj yaklaşımıdır ve kurulum prosedürü FANUC'un motor teknik kılavuzlarında belgelenmiştir.

Pratik adımlar: dört adet M4 altıgen soket başlı cıvata, darbe kodlayıcıyı motor uç kovanına sabitler. Bir O-ring, kodlayıcıyı motor yuvasına sızdırmaz hale getirerek arayüzde kirlenme girişini önler. Kuplaj, yeniden montaj sırasında doğru yönlendirme gerektirir — dişliler düzgün bir şekilde oturmalı ve O-ring sıkışmadan temiz bir şekilde oturmalıdır.

Not edilmesi gereken bir uyarı: FANUC'un kendi belgeleri, darbe kodlayıcı ve motor kapağının kurulum sırasında fiziksel darbelere maruz kalmaması gerektiğini vurgular, çünkü bunlar hassas optik cihazlardır. Değiştirme prosedürü sırasında kodlayıcıyı toz ve talaştan korumak da aynı derecede önemlidir.

Bu Kodlayıcı Nerede Çalışıyor

Alpha i motor serisi, 2000'lerin başlarından itibaren baskın FANUC servo platformu haline geldi ve on yılı aşkın bir süre boyunca yaygın yeni makine üretiminde kaldı. Bu kurulu taban, A860-2005-T301'in aşağıdakiler arasında gerçekten yaygın bir bakım öğesi olmasına neden olur:

CNC İşleme Merkezleri — Mazak, Makino, Okuma, DMG Mori, Doosan ve FANUC 16i, 18i, 30i ve 31i kontrollerini çalıştıran diğer birçok üreticinin 3 eksenli, 4 eksenli ve 5 eksenli işleme merkezlerindeki birincil eksen sürücüleri (X, Y, Z, B, C)

CNC Tornalama Merkezleri ve Torna Tezgahları — Alpha i motorlarının takım taşıyıcıyı ve iş parçası eksenini çalıştırdığı 2 eksenli, çok eksenli ve freze-tornalama konfigürasyonlarındaki eksen servo sürücüleri

FANUC Endüstriyel Robotlar — αi motor ailesinin yüksek performanslı hareket sağladığı M, R ve LR serisi robotlardaki kol eklemi sürücüleri

Özel Üretim Ekipmanları — otomotiv, havacılık ve genel imalat ortamlarında Alpha i servo sürücüleri etrafında inşa edilmiş özel otomasyon hücreleri, transfer hatları ve özel amaçlı makineler

Değiştirme Öncesi Arıza Teşhisi Hakkında Bir Not

Kodlayıcı değiştirme işlemindeki en yaygın hatalardan biri, arızalı bileşenin gerçekten bu olduğunu doğrulamadan kodlayıcıyı değiştirmektir. FANUC servo alarmları (genellikle FANUC CNC sistemlerinde 300–499 aralığındaki SV alarmları) kodlayıcı arızalarıyla ilgili olarak kablo hasarı, konektör korozyonu, amplifikatör arızaları veya kodlayıcı sinyal hattındaki parazitler nedeniyle de tetiklenebilir.

Kodlayıcı değiştirme işlemine girişmeden önce, kodlayıcı kablosunun sürekliliğini kontrol etmek, hem motor hem de amplifikatör uçlarındaki konektörü incelemek ve bilinen iyi bir kabloya geçmek faydalıdır. Statik test ekipmanıyla doğrulanmış veya şüpheli kodlayıcıyı bir FANUC amplifikatörü ile bir test motoruna monte ederek doğrulanmış bir kodlayıcı arızası — değiştirmenin arızayı gidereceğine dair en yüksek güveni verir.

SSS

S1: FANUC A860-2005-T301 mutlak mı yoksa artımlı bir kodlayıcı mı?

Bu artımlı bir kodlayıcıdır. aiI1000'deki "I" artımlı anlamına gelir. Mutlak kodlayıcıların aksine, güç kapalıyken konum verilerini saklamaz — CNC kontrolünün her makine başlangıcında eksen referans konumunu belirlemek için bir referans dönüşü (eksen hizalama) gerçekleştirmesi gerekir.

S2: Hangi FANUC servo motorlar A860-2005-T301 kullanır?

Bu kodlayıcı, tüm hız varyantlarında αi2/4000'den αi4, αi8, αi12, αi22, αi30, αi40 ve αi50'ye kadar FANUC Alpha i serisi AC servo motorları kapsar. Hem 200 V hem de 400 V motor versiyonlarında kullanılır. Motor üzerindeki kodlayıcı etiketini kontrol ederek her zaman doğrulayın — etiketteki parça numarası kesin uyumluluk referansıdır.

S3: Hangi CNC kontrolleri ve servo amplifikatörleri A860-2005-T301 ile çalışır?

Bu darbe kodlayıcı, αi ve βi serisi servo amplifikatörler ile FANUC'un yüksek hızlı seri bağlantısı üzerinden iletişim kurar ve 0i, 16i/18i/21i ve 30i/31i/32i ailelerindeki CNC kontrolleriyle eşleştirilir. Bunlar, 2000'lerin başından günümüze kadar üretilen takım tezgahları ve robotlardaki baskın FANUC platformlarıdır.

S4: Hangi FANUC alarmları tipik olarak arızalı bir A860-2005-T301'i gösterir?

Kodlayıcı ile ilgili arızalar tipik olarak FANUC CNC ekranında SV alarmları (servo alarmları) tetikler — yaygın kodlar arasında SV0364 (CSAL alarmı), SV0368 (yumuşak faz alarmı) ve ilgili kodlayıcı iletişimi veya sayım hataları bulunur. Kodlayıcının arızalandığına karar vermeden önce, kodlayıcı kablosunu ve konektörünü inceleyin, çünkü kablo arızaları aynı alarm kodlarını üretir.

S5: A860-2005-T301 arızalandığında onarılabilir mi?

Gerçek onarım nadiren mümkündür. FANUC, aiI1000'i kapalı bir hassas montaj olarak üretir ve dahili optik disk ve kuplaj bileşenleri saha sökümü için tasarlanmamıştır. Özel test riglerine sahip uzman FANUC motor onarım tesisleri, değiştirme işleminden önce kodlayıcı arızasını doğrulamak için arıza teşhisi yapabilir, ancak gerçekçi servis seçenekleri ya doğrulanmış işlevsel bir birimle değiştirmek ya da uzman FANUC kodlayıcı tedarikçileri tarafından sunulan değişim programlarıdır.
