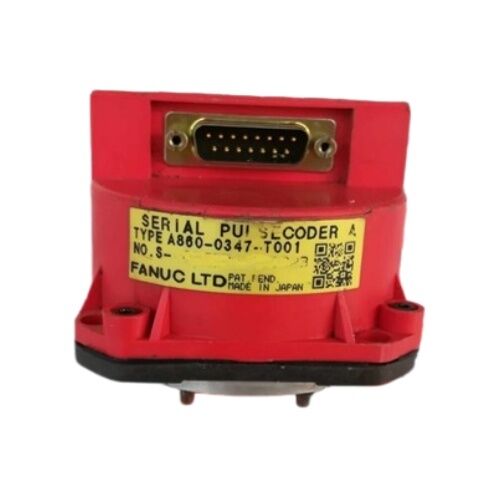

Orijinal Fanuc Mutlak Darbeli Servo Motor Enkoderi A860-0347-T001

Fanuc A860-0347-T001

Genel bakış

BuFanuc A860-0347-T001Fanuc'un S-serisi AC servo motor yelpazesi içindeki belirli modellere, özellikle Model 3-0S ve Model 4-0S motorlarına monte edilmiş bir Seri A mutlak darbe kodlayıcısıdır.

Serial A protokolü, Fanuc'un S serisi için ilk nesil seri kodlayıcı formatıydı ve motordan servo amplifikatöre bir seri bağlantısı üzerinden mutlak konum geri bildirimi sağlıyordu.makine çalıştırılmasında referans geri dönüşüne olan ihtiyacı ortadan kaldırırken, S serisi motorların çalışma özelliklerine uygun çözünürlükte konum verileri sağlar.

Kodlayıcı gövdesindeki D-Sub bağlantısı, A860-0347 ailesindeki bu varyantın fiziksel tanımlayıcısıdır.

D-Sub konektörleri trapez şeklindeki çok pikli endüstriyel standart S serisi motorların üretildiği dönemde servo geri bildirim bağlantıları için yaygın bir seçimdi,ve motorun geri bildirim kablosu montajındaki ilgili soketle T001'in D-Sub eşleşmeleriBu bağlantı düzenlemesi, kodlayıcının kabloyu rahatsız etmeden değiştirilmesini sağlar.

A860-0347-T001 ile ilişkili olan S serisi motorlar, ardından gelen alfa serisine göre daha eski bir Fanuc servo motorlarını temsil eder.

3-0S ve 4-0S isimleri, belirli tork ve hız sınıflandırmalarına sahip orta çerçeve S serisi motorları gösterir.1990'lı yılların büyük inşaatçılarından alınan ve aktarma hattı ekipmanları , test edilmiş yedek impuls kodlayıcıları tarihsel bir merak yerine aktif bakım ihtiyacı haline getirir.

Fanuc S-serisi ekosistemindeki tüm seri titreşim kodlayıcıları gibi,A860-0347-T001'in mutlak pozisyon yeteneği, makinenin güç döngüleri boyunca çoklu dönüş sayımını sürdürmek için servo amplifikatördeki pil yedeklemesine dayanır..

Sağlıklı bir amplifikatör bataryası, bu kodlayıcıyı önceki S serisi motorlarında kullanılan artı tiplerinden ayıran "başlangıçta referans dönüşü yok" avantajı için operasyonel ön koşuldur..

Ana Özellikler

Seri A Protokolü ̇ S Serisi Bağlamı

Serial A protokolü, A860-0347-T001'i S serisi için Fanuc seri kodlayıcılarının ilk nesline yerleştirir.A860-0316 aileleri) A/B/Z kare sinyalleri üretti.. Serial A bu analog kare çıkışlarını kompakt bir seri veri bağlantısı ile değiştirdi,Kodlayıcı ve güçlendirici arasında gerekli olan iletken sayısını azaltırken, aynı zamanda eklenti türlerinin sağlayamadığı mutlak konum geri bildirimini sağlar.

Seri mutlak geri bildirime geçiş, makine operatörleri için önemli bir operasyonel iyileştirme oldu:Seri A kodlayıcıları olan makineler, planlı veya planlanmamış kapanıştan hemen sonra üretime devam edebilir.Ekranlı kodlayıcılara sahip makineler her güç döngüsünden sonra yapılandırılmış bir referans dönüş dizisi gerektirir.Başlatma süresini artırmak ve bakım sırasında esnekliği sınırlamak.

S serisinde kullanılan Seri A protokolü, sonraki alfa ve alfa i kodlayıcı nesillerinde kullanılan seri protokollerden farklıdır.A860-0347-T001 alfa serisi kodlayıcılarla elektrikle veya protokolle uyumlu değildir (A860-0346, A860-0356 aileleri) veya alfa i kodlayıcılar (A860-2001 serisi)

D-Sub Bağlantısı Field Identification and Replacement Notes

A860-0347-T001 üzerindeki D-Sub konektör formatı, kilitli tutma vidaları olan standart trapez kabını kullanır. the D-Sub socket at the cable's motor end — rather than an Amphenol or flat-pin connector — is the physical indicator that this T001 D-Sub variant is the correct encoder rather than a different A860-0347 series variant.

Değiştirme sipariş etmeden önce, motorun geri bildirim kablosunun kodlayıcı ucunda bir D-Sub prizine sahip olduğunu doğrulayın; T001 farklı bir bağlantı formatıyla biten bir kabloya uymayacaktır.

Sık Sorulan Sorular

S1: A860-0347-T001 iletişimini kaybettiğinde hangi CNC alarmı görünür ve ilk teşhis adımı nedir?

Serial A encoder communication faults typically appear as SV-3xx series alarms on compatible CNC generations — commonly SV360 (serial data error) or an axis alarm indicating the servo cannot be energised.

Kodlayıcıyı kapatmadan önce, D-Sub konektörünü kodlayıcının gövdesine ayırın ve yeniden yerleştirin, tüm pinleri kirlilik veya fiziksel hasar için kontrol edin.Ya da boru kenarlarında sıyrık.

Bağlantı ve kablo incelemesi sırasında alarm devam ederse, başka bir eksenden bilinen iyi geri bildirim kablosu (bağlantı uyumlu ise) değiştirilmelidir.Değiştirilen kablo ile temizlenen bir hata kablo hasarına işaret eder; kalan bir kodlayıcıya veya onun güçlendirici arayüz devresine işaret eder.

S2: A860-0347-T001 yeni bir parça olarak mı yoksa sadece fazlalık ve değişim olarak mı mevcut?

S serisi motor jenerasyonu mevcut Fanuc üretiminden önceydi.ve A860-0347-T001, yalnızca motor tamir uzmanlarından iş makinelerinin imha edilmesinden ve yönetilen değişim havuzlarından elde edilen aftermarket artışından elde edilir..

Saygın tedarikçilerden test edilmiş ve garantili değişim üniteleri, işlevsel durumuna güvenle bir yedekleme için en pratik yoludur.

Tek başına statik bir test, kodlayıcının seri iletişim performansını doğrulamıyor; uyumlu bir amplifikatör ve CNC üzerinde rotasyon altında test etmek anlamlı bir yeterliliktir.

S3: Doğrudan bir yedek mevcut değilse, A860-0347-T001 daha sonraki mutlak kodlayıcı türüyle değiştirilebilir mi?

Hayır Serial A kodlayıcısının protokolü ve amplifikatör ara yüzü, Serial A verilerini almak için tasarlanmış S servo amplifikatörlerine özeldir.

Farklı bir Fanuc kodlayıcı ailesiyle değiştirmek, bu kodlayıcı protokolünü kabul edebilen bir amplifikatör gerektirir, bu da sırayla sadece kodlayıcıdan öte bir servo sistem değişikliği gerektirir.

Pratikte, doğru yaklaşım uyumlu bir A860-0347-T001'i yedek piyasadan elde etmektir.

A reputable Fanuc S-series motor specialist can advise on whether the exact T001 D-Sub variant is available or whether a compatible alternative within the A860-0347 family with cable adaptation is an option.

S4: Bir yedek A860-0347-T001 takıldıktan sonra, hangi başlatma prosedürü gereklidir?

Her kodlayıcı değişiminden sonra bir referans iade gereklidir. The new encoder has no stored multi-turn count relationship with the machine's mechanical position — the amplifier's SRAM has been reset or contains a count tied to the previous encoder's angular orientation.

Makineyi çalıştırın, kodlayıcı iletişim alarmının temizlendiğini doğrulayın (serial bağlantının kurulduğunu gösterin), sonra ekseni tam bir referans dönüş döngüsüne geçirin.Eksen konum göstergesi herhangi bir üretim programı çalıştırmadan önce referans geri beklenen makine sıfır koordinat gösterdiğini kontrol.

S5: Uzun süre çalışan S seri makinelerinde A860-0347-T001 için en yaygın arıza kalıpları nelerdir?

Yaşla ilişkili rulman aşınması, birincil mekanik arızadır. Optik disk montajını destekleyen kodlayıcı rulmanın oynaması,Sinyal gürültüsünü ortaya çıkaran ve sonunda seri iletişim alarmlarını tetikleyen.

Motor şaftı mühüründen giren soğutma suyu sisinden veya yağ aerosolünden optik diskin kirlenmesi ikinci büyük arıza yoludur; disk yüzeyi gizlenir,Sinyal amplitudunun algılama eşiğinin altında azaltılması.

D-Sub bağlantı pervanesinin korozyonu, ¥ ılım, soğutucu buhar veya bağlantıya giren yağ dumanından ¥ zamanla kötüleşen aralıklı iletişim hatalarına neden olur.Kodlayıcı alan tamir edilemez.Değişim hizmet çözümüdür.
