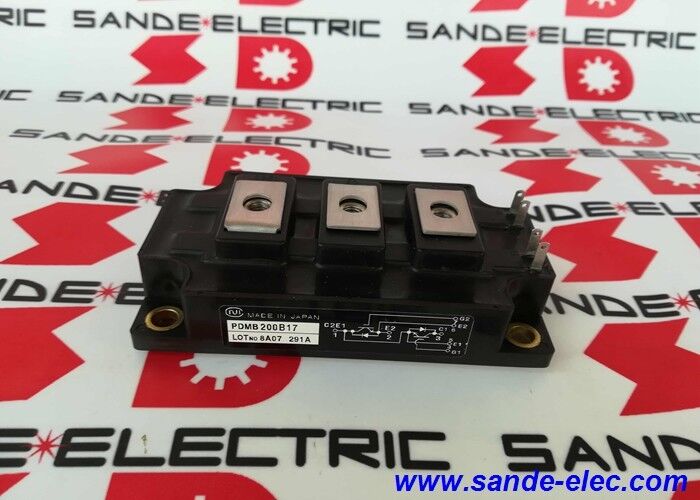

NEC IGBT PDMB200B17 veya PDMB2OOB17

PDMB200B17 NEC IGBT Modülü 200A / 1700V / Ayrı Yarım iletken / Endüstriyel Güç Değiştirme

NEC IGBT Modülleri ️ Kurulu Endüstriyel Güç Yarım iletkenleri

NEC Electronics (şimdi 2010 yılında NEC Electronics ve Renesas Technology'nin birleşmesinden sonra Renesas Electronics'in bir parçası) IGBT'ler,tiristor modülleriPDMB serisi, endüstriyel tahrik ve inverter uygulamaları için tasarlanmış NEC'nin çift IGBT modülü formatını temsil eder.

The PDMB200B17 at 200A and 1700V occupies the mid-to-high power class for industrial drive IGBTs — capable of switching sufficient current for motor drives in the 55–90kW range at standard industrial supply voltages.

Ana Özellikler

IGBT Teknolojileri Neden Endüstriyel Sürücüler İçin IGBTler

IGBT (İzole Kapı Bipolar Transistör):

Yüksek giriş impedansı (MOSFET kapısı):Kapının devreye girmesi için neredeyse hiçbir tahrik akımı gerekmez kapı tahrik devresinin sadece kapı kapasitesini şarj ve boşaltması,Bipolar transistörlerle karşılaştırıldığında kapı tahrik elektroniklerini önemli ölçüde basitleştiren.

Düşük iletkenlik kaybı (bipolar çıkış):Bipolar çıkış aşaması, yüksek akımlarda bile düşük doygunluk voltajı (VCE(sat)) ile aynı akım seviyesinde MOSFET'lere kıyasla iletkenlik güç kaybını azaltır.

Hızlı geçiş:IGBT turn-on and turn-off times in the microsecond range enable PWM frequencies of 2–20kHz — allowing smooth motor speed control without the acoustic noise that low switching frequencies produce in motor windings.

200A ve 1700V'de, PDMB200B17 endüstriyel motor sürücüleri, UPS sistemleri,ve orta büyük endüstriyel güç sınıfındaki güç dönüştürme ekipmanları.

Uygulama Senaryoları

Endüstriyel VFD onarımı:Endüstriyel bir fan veya pompa uygulaması için değişken frekanslı bir sürücü, bir IGBT modülünün değiştirilmesini gerektirir.PDMB200B17 sürücünün malzeme faturasından bu sürücünün güç aşaması için uygun NEC IGBT modülü olarak tanımlanır.

Planlanan bakım yedekleri:NEC ile donatılmış endüstriyel sürücülerin bakımını yapan bir tesis, PDMB200B17'yi kritik bir yedek bileşen olarak tutuyor.

Sık Sorulan Sorular

S1: Hangi endüstriyel uygulamalar PDMB200B17 sınıfı IGBT modüllerini kullanır?

200A / 1700V IGBT modülleri, 55 ̊90kW aralığındaki endüstriyel motorlar için değişken frekanslı sürücüler, veri merkezleri ve endüstriyel yükler için UPS sistemleri,Demiryolu araçları ve ağır endüstriyel araçlar için çekiş invertörleri, orta güçli kaynak sistemleri ve indüksiyon ısıtma dönüştürücüleri.

S2: PDMB200B17'nin kullanımda olması için hangi termal yönetim gereklidir?

Modül, uygulanmanın çalışma döngüsü boyunca bağlantı sıcaklığını nominal sınırlar içinde tutmak için yeterli termal direnci olan bir ısı alıcıya veya soğuk bir plaka üzerine monte edilmelidir.Montaj öncesi, termal ara yüzü bileşiğini modül taban tabakasına eşit bir şekilde uygulayınMekanik aşırı stres olmadan yeterli temas basıncını korumak için NEC'nin belirtilen montaj torkunu takip edin. Yetersiz soğutma, hizmet sırasında IGBT modülünün arızalanmasının ana nedenidir.

S3: PDMB200B17'yi değiştirmek için kullanırken hangi önlemler alınabilir?

IGBT modülünü kullanmadan önce devrenin DC otobüsünü tamamen boşaltın. Kalibreli bir sayaçla otobüs voltajını 50V'den aşağı doğrulayın. Anti-statik önlemlerle kullanın.IGBT transistörlerinin kapı oksitleri elektrostatik boşalmaya duyarlıdır.- Termal bileşiği monte etmeden ve yeniden monte etmeden önce modülün taban plakalarını ve montaj yüzeyini kirlilik veya hasar için kontrol edin.

S4: Hangi arıza belirtileri, bir tahrik sisteminde arızalı bir PDMB200B17'yi gösterir?

IGBT arıza modları şunları içerir: kolektör ve emitör arasındaki kısa devre (genellikle etkinleştirildiğinde aşırı akımla sürüşler),Açık devre arızası ( sürücü çıkış akım asimetrisini gösterir bir faz eksik), veya bozulmuş anahtarlama (açık bir alarm olmadan ısı dağılımı artışı, erken aşırı sıcaklık olarak ortaya çıkar).yayımlayıcı, ve kapı terminalleri ‡ bir kısa kolektor-emitör bağlantısı (sıfır ohme yakın) sert arızayı doğruluyor.
