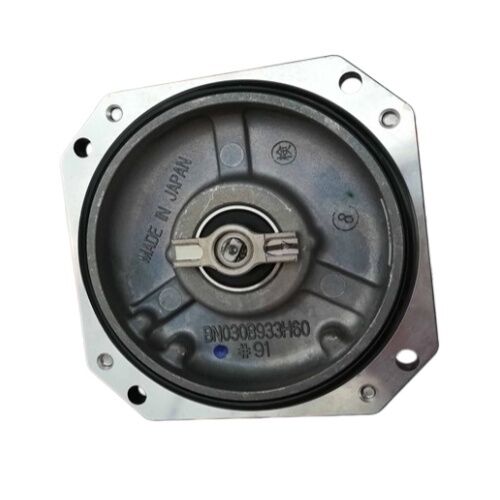

Mitsubishi OSA18 Mutlak Kodlayıcı — MELSERVO Dahili Konum Geri Besleme Birimi, Yeni

Bir Mitsubishi HF veya HG serisi servo motor, darbe, rulman kirliliği, termal stres veya birikmiş çalışma saatleri nedeniyle kodlayıcısını kaybettiğinde — makine durur. Kısmen değil, aralıklı olarak değil. Servo amplifikatörde konum geri beslemesi olmadığından ve kontrol döngüsünü kapatamadığından tamamen durur. Mitsubishi OSA18 bu durumda doğrudan değiştirme için tasarlanmış fabrika eşleşmeli dahili mutlak kodlayıcıdır: eşleştiği motora tam servo işlevini geri kazandıran dahili bir optik mutlak geri besleme birimi. Yeni ünite, motorunuz için doğru.

OSA18 Nedir — ve Nedir Değildir

OSA18, bir makine eksenine monte edilmiş bağımsız bir harici döner kodlayıcı değildir. Bu, dahili servo motor kodlayıcısıdır — hizmet verdiği belirli motor serisi için fabrika programlı, motor muhafazasının içine, sürücü olmayan ucuna sığan kompakt bir optik mutlak algılama tertibatıdır. Mitsubishi bir HF serisi veya HG serisi servo motor ürettiğinde, OSA18 birincil konum ve hız geri besleme cihazı olarak motora entegre edilir.

Bu ayrım pratikte önemlidir: OSA18 değişimi sipariş etmek, motorun parça numarasını bilmeyi gerektirir, çünkü kodlayıcının dahili programı takılacağı motorla eşleşmelidir. Motor modeli, hangi belirli OSA18 varyantının (-100, -130 vb. sonekli) doğru eşleşme olduğunu belirler.

Teknik Özellikler

Devir Başına 260.000 Darbe — Döngüyü Kapatan Çözünürlük

OSA18'in devir başına 260.000 darbe çözünürlüğüMitsubishi HF ve HG serisi motorları, özelliklerinin tanımladığı konumlandırma doğruluğunu sağlayabilen temel unsurdur. Mil dönüşünün her derecesi 700'den fazla ayrı geri besleme sayısına bölünmüştür. Servo amplifikatör, bu yüksek yoğunluklu konum verilerini sürekli olarak alır, bunu hız hesaplamak, konum hatasını tespit etmek ve düzeltici tork komutları vermek için kullanır — hepsi MELSERVO platformunun çalıştığı milisaniyenin altındaki kontrol döngüsü içinde.

Bu çözünürlük, düşük hızlarda ve ince konumlandırma hareketlerinde en çok önem taşır. 1 rpm'de, devir başına 260.000 darbe, amplifikatörün saniyede 4.000'den fazla konum güncellemesi aldığı anlamına gelir. Servo, komuta edilen bir konum profilini son derece sıkı hata sınırlarıyla takip edebilir — bu, CNC besleme eksenlerinin, robot eklemlerinin ve hassas indeksleme mekanizmalarının derecelendirilmiş doğruluklarında performans göstermeleri için gereken tam olarak budur.

Bir mutlak kodlayıcıdır olması nedeniyle, OSA18 her mil açısı için benzersiz bir konum değeri bildirir. Güç kesintileri yoluyla sayılacak veya izi kaybedilecek artımlı darbe dizileri yoktur. Konum, herhangi bir zamanda, yeniden başlatmadan hemen sonra bile, bir referans noktası veya referans dönüşü dizisine gerek kalmadan bilinir.

Motor Özel Programlama — Sonek Numarası Neden Önemlidir

OSA18 serisi, motora özel firmware varyantını belirtmek için bir sonek kullanır. Temel tanım OSA18 , her biri belirli bir Mitsubishi servo motor modeli için kalibre edilmiş ve kodlanmış bir programlanmış kodlayıcı birimleri ailesini kapsar. Arızalı bir kodlayıcıyı değiştirirken, değiştirilen birim servis verilen motor için doğru soneke sahip olmalıdır.

Motorun etiketindeki motor parça numarası, hangi OSA18 varyantının sipariş edileceğini belirler. Onaylanmış uyumlu motor örnekleri arasında HF-104S-A48 ve ilgili HF-SP serisi motorlar ile MELSERVO J3 ve J4 amplifikatör platformlarında çalışan HG serisi motorlar bulunmaktadır. HG serisi motorlar (HG-MR, HG-KR, HG-SR, HG-JR, HG-RR) için, OSA18 kodlayıcı ailesi, Mitsubishi'nin kataloğunda 22-bit olarak tanımlanan motorlarda bile, aralıktaki fabrika donanımlı standarttır — hizmetteki fiziksel kodlayıcı birimi OSA18 kimliğini kullanır.

Belirli bir motora yanlış sonekli bir OSA18 varyantı takmaya çalışmak, kodlayıcı alarm koşullarına ve başarısız devreye almaya neden olacaktır. Sipariş vermeden önce daima motor model numarasını çapraz kontrol edin.

OSA18 Kodlayıcısı Nerede Bulunur

OSA18, Mitsubishi'nin geniş üretim servo motor ailelerinde standart dahili kodlayıcıdır. Bu kodlayıcının fabrikadan monte edildiği yaygın platformlar şunlardır:

MELSERVO HF Serisi (J3 platformu) — kesirli kilowatt'tan birkaç kilowatt'a kadar tam güç aralığındaki HF-SP, HF-JP, HF-KP ve HF-MP serisi motorlar; bu motorlar, Mitsubishi J3 platformu CNC ve hareket kontrol kurulumlarında baskın servo seçimidir

MELSERVO HG Serisi (J4 platformu) — HG-MR, HG-KR, HG-SR, HG-JR, HG-RR, HG-UR ve HG-AK serisi motorlar; J4 katalog referansları 22-bit kodlayıcılara atıfta bulunmasına rağmen, takılı kodlayıcı birimi Mitsubishi'nin kendi bakım belgelerinde OSA18 serisi olarak test edilir ve tanımlanır

CNC Takım Tezgahları — MELSERVO J3 ve J4 amplifikatör sistemlerinde çalışan işleme merkezleri, CNC torna tezgahları ve tornalama merkezlerindeki besleme eksenleri (X, Y, Z ve döner) MELDAS veya MELSERVO CNC kontrollere bağlıdır

Endüstriyel Robotlar — eklem aktüatörleri olarak HF veya HG serisi servo motorları kullanan Mitsubishi endüstriyel robotlarındaki eklem kodlayıcıları, OSA18 her eksen için kapalı döngü geri beslemesini sağlar

Otomatik Montaj ve Taşıma — Mitsubishi servo motorlarının hareket eksenlerini oluşturduğu çok eksenli montaj sistemleri, alma-yerleştirme makineleri, konveyör indeksleme sürücüleri ve malzeme taşıma ekipmanları

OSA18 Değişimi — Süreç Neler Gerektirir

Bir Mitsubishi servo motordaki kodlayıcı değişimi, her adımda dikkat gerektiren bir bakım işlemidir. Kodlayıcı, motor muhafazasının içinde, sürücü olmayan ucuna monte edilmiştir; erişim, kısmi motor sökme işlemi gerektirir. Motorun mekanik bileşenleri (stator, rotor, rulmanlar, mil) servis edilebilir kaldığında, yalnızca kodlayıcının değiştirilmesi (tüm motorun değil) uygun maliyetli yaklaşımdır.

Değişim sürecindeki temel adımlar şunları içerir: motor etiketine karşı doğru OSA18 sonekini doğrulama, kodlayıcı kapağını ve konektörünü dikkatlice çıkarma, motor muhafazasına kirlilik girmesine izin vermeden kodlayıcı tertibatını değiştirme ve seri geri besleme kablosunu yeniden bağlama. Kurulumdan sonra, eksenin hizmete geri döndürülebilmesi için servo amplifikatör genellikle MR-J3 veya MR-J4 amplifikatör kılavuzuna göre bir parametre kontrolü veya kodlayıcı başlatma dizisi gerektirecektir.

Kodlayıcı biriminin 0,60 lbs ağırlığı, kompakt yapısını yansıtır — OSA18, motor tertibatına önemli bir kütle eklemeden motor kapak ucunun sınırlı alanına sığar.

SSS

S1: Motorum için hangi OSA18 sonek varyantına ihtiyacım olduğunu nasıl anlarım?

OSA18 motora özeldir. Servo motorunuzun etiketini kontrol edin — motor model numarası (örneğin, HF-104S-A48, HF-SP52, HG-SR52) hangi OSA18 sonekinin doğru olduğunu belirler. İki varyant farklı motor ailelerine uyar ve karıştırılmamalıdır. Doğru programlanmış birimin sağlandığından emin olmak için OSA18 değişimi sipariş ederken daima motorunuzun tam parça numarasını sağlayın.

S2: OSA18 hem MELSERVO J3 hem de J4 amplifikatörlerle kullanılabilir mi?

OSA18 kodlayıcı, doğru motora takıldığında hem MR-J3 (J3 platformu) hem de MR-J4 (J4 platformu) servo amplifikatörlerle uyumludur. Mitsubishi'nin J4 bakım belgeleri, J4 amplifikatörlerde çalışan HG serisi motorların OSA18 kodlayıcı kimliğini kullandığını doğrulamaktadır. Amplifikatörün servo parametre yapılandırması, motorda takılı olan kodlayıcı ile eşleşmelidir.

S3: OSA18, pil olmadan mutlak konum tutmayı destekliyor mu?

OSA18 bir mutlak kodlayıcıdır — her mil açısı için benzersiz bir konum değeri sağlar ve bunu seri veri yoluyla amplifikatöre iletir. Güç kapalı döngüler boyunca çok turlu mutlak konum tutma için, servo amplifikatördeki (MR-J3BAT veya eşdeğeri) yedek pil gereklidir. Pil yedeklemesi aktifken, makine kapanmaları boyunca motorun birden fazla devirdeki konumu saklanır, bu da başlangıçta referans noktası alma döngüsüne olan ihtiyacı ortadan kaldırır. Pil yedeklemesi olmadan, tek devirli mutlak konum güç açıkken hala bilinir, ancak çok turlu sayaç sıfırlanır.

S4: OSA18 kodlayıcı arızasına ne sebep olur ve nasıl tespit edilebilir?

Yaygın arıza nedenleri arasında fiziksel şok (motorun düşmesi veya makine çarpışma olayları), soğutucu veya yağlayıcı kirliliği mil contası yoluyla girmesi, termal hasar sürekli aşırı yük koşullarından kaynaklanan ve optik tarama bileşenlerinin yaşa bağlı bozulması yer alır. Servo amplifikatördeki tipik alarm göstergeleri arasında kodlayıcı iletişim hataları, konum geri besleme hataları ve anormal kodlayıcı sinyal hataları bulunur — belirli alarm kodu MR-J3 veya MR-J4 amplifikatörüne bağlıdır. Güç döngüsünden sonra devam eden ve yazılımla giderilemeyen bu alarmlardan herhangi biri genellikle kodlayıcı değişiminin gerekli olduğunu gösterir.

S5: OSA18 tamir edilebilir mi, yoksa komple ünite olarak mı değiştirilmelidir?

OSA18, fabrika programlı, sızdırmaz bir optik tertibattır. Bileşen düzeyinde onarım pratik değildir son kullanıcılar için — kodlayıcı, doğru şekilde servis edilmesi için temiz oda koşulları ve özel test ekipmanları gerektiren hassas optik elemanlar içerir. Standart ve önerilen yaklaşım, motora uygun yeni bir OSA18 ile komple ünite değişimdir. Kodlayıcı değişimi ile komple bir servo motor arasındaki maliyet oranı göz önüne alındığında, motor gövdesi aksi takdirde servis edilebilir olduğunda, kodlayıcı değişimi ekonomik olarak mantıklı bir seçimdir.
