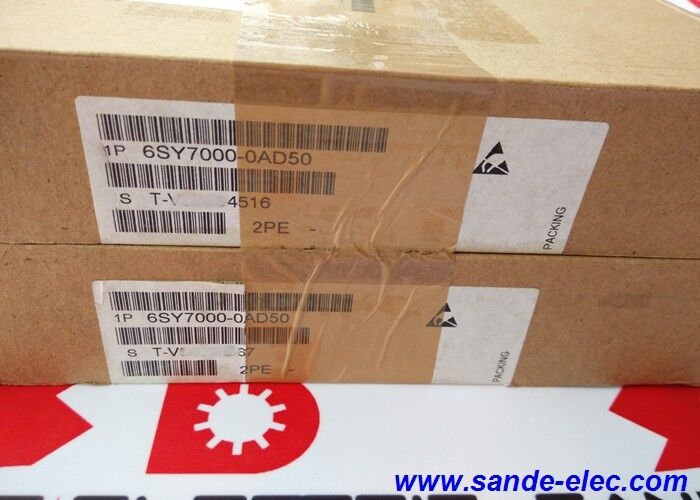

Yeni Siemens 6SY7000-0AD50 IGBT Modülü Kutusu 6SY70000AD50

6SY7000-0AD50 | Siemens SIMOVERT MASTERDRIVES IGBT Modülü — FZ1800R16KF4 / 1800A / 1600V / Jeneratör Tarafı İnvertörü

FZ1800R16KF4 — 6SY7000-0AD50'nin Kalbindeki IGBT

6SY7000-0AD50, SIMOVERT MASTERDRIVES büyük sürücü sistemlerine takılan Infineon FZ1800R16KF4 IGBT modülü için Siemens'in yedek parça tanımıdır. FZ1800R16KF4, Infineon EconoPACK+ formatlı bir IGBT modülüdür:

FZ tanımı:"FZ", bastırarak takılan kontak teknolojisine ve entegre serbest diyotlara sahip Infineon EconoPACK+ muhafazasını tanımlar - daha sonraki EconoPACK+4 formatından önce gelen IGBT modülü nesli.

1800A toplayıcı akımı:Nominal kasa sıcaklığında modülün sürekli açık durumdaki akım kapasitesi. 1800A'de bu, EconoPACK+ formatındaki en yüksek akım standart IGBT modüllerinden biridir ve SIMOVERT MASTERDRIVES kurulumlarının en yüksek güç sınıflarına uygundur.

1600V engelleme voltajı:Kollektör-verici arıza voltajı 1600V'u aşıyor; standart bir 480V AC sürücü sisteminin ~800V DC veriyolu üzerinden gereken 2x güvenlik marjını sağlar ve 660–690V AC besleme kurulumlarının daha yüksek DC veriyolu gerilimlerini kapsar.

Temel Özellikler

6SY7000 Serisi — SIMOVERT MASTERDRIVES IGBT Yedek Parçaları

6SY7000 katalog serisi, SIMOVERT MASTERDRIVES şasi sürücülerinde kullanılan IGBT ve güç yarı iletken modülleri için Siemens'in yedek parça tanımlama aralığıdır. 6SY öneki, bunları SIMOVERT yedek parçaları olarak tanımlar; genel pazar dağıtımı için bağımsız IGBT modülleri değil, belirli MASTERDRIVES kurulum konumları için önceden yapılandırılmış, test edilmiş ve kataloglanmış birimler:

Özel konumlandırma:Her 6SY7000 parça numarası, belirli bir MASTERDRIVES sürücü şasisi içindeki tanımlanmış bir konuma karşılık gelir - jeneratör tarafı, hat tarafı veya invertör köprüsü içindeki belirli faz konumu.

Önceden eşleşen özellikler:Siemens, 6SY7000-0AD50'deki FZ1800R16KF4 modülünün, uyduğu MASTERDRIVES şasisinin termal arayüz, montaj ve geçit sürücüsü gereksinimlerini karşılamasını sağlayarak, Infineon kataloğundan genel bir FZ1800R16KF4 tedarik etmeye kıyasla uyumluluk belirsizliğini ortadan kaldırır.

Uygulamalar — Yüksek Güçlü Endüstriyel Sürücüler

1800A / 1600V'de 6SY7000-0AD50 en büyük endüstriyel sürücü uygulamalarına hizmet eder:

Çelik endüstrisi haddehaneleri:Sıcak ve soğuk haddehane ana tahriki ve yardımcı tahrikleri — kütük haddeleme ve gerilim kontrol işlemleri sırasında kiloamper aralığında tepe motor akımlarına sahip.

Kağıt ve karton makineleri:Çoklu megawatt sınıfındaki motorların yumuşak değişken hız kontrolünü gerektiren büyük kağıt makinesi ana tahrik sistemleri.

Madencilik vinçleri:Derin maden kuyusu kaldırma ekipmanı — büyük motorlar, yüksek torklar, indirme sırasında rejeneratif çalışma ve zorlu görev döngüleri.

Rüzgar türbini dönüştürücüleri:Çok megavatlık rüzgar türbini güç dönüştürücülerinde şebeke tarafı ve jeneratör tarafı invertör aşamaları - burada 1600V engelleme voltajı, yüksek voltajlı dönüştürücü tasarımlarında kullanılan daha yüksek DC bağlantı voltajlarını barındırır

SSS

S1: Aynı MASTERDRIVES sisteminde 6SY7000-0AD50 (1800A) ve 6SY7000-0AC37 (1200A) arasındaki fark nedir?

6SY7000-0AD50 (FZ1800R16KF4, 1800A), en yüksek güçlü MASTERDRIVES konfigürasyonlarındaki jeneratör/motor tarafı invertör modülüdür. 6SY7000-0AC37 (FZ1200R16KF4, 1200A), rejeneratif MASTERDRIVES sistemlerinde hat/besleme tarafı modülüdür. Jeneratör tarafı, motor aşırı yük olayları sırasında tipik olarak hat tarafına göre daha yüksek tepe akımı taşır; dolayısıyla jeneratör tarafı konumu için daha yüksek 1800A değeri.

S2: 6SY7000-0AD50, doğrudan Infineon'dan temin edilen FZ1800R16KF4 ile değiştirilebilir mi?

Teknik olarak 6SY7000-0AD50, temel IGBT cihazı olarak Infineon FZ1800R16KF4'ü kullanır. Ancak Siemens 6SY7000 serisi modüller, belirli MASTERDRIVES kurulum konumu için önceden taranır ve kataloglanır. SIMOVERT MASTERDRIVES garanti ve servis amaçları için Siemens kataloğundaki 6SY7000-0AD50'yi kullanmak doğru yaklaşımdır. Termal arayüzü ve montaj uyumluluğunu doğrulayabilen deneyimli sürücü bakım mühendisleri için doğrudan Infineon FZ1800R16KF4 değişimi teknik olarak mümkündür.

S3: MASTERDRIVES kasasında 6SY7000-0AD50 değiştirilirken hangi güvenlik önlemleri geçerlidir?

1600V sınıfındaki SIMOVERT MASTERDRIVES DC barası, şebeke izolasyonundan sonra tehlikeli voltajı korur — MASTERDRIVES bakım kılavuzunun tam deşarj prosedürünü izleyin ve güç aşaması bileşenlerine erişmeden önce DC bara voltajının 50V'nin altında olduğunu doğrulayın. 1800A kapasitesinde bu modüller fiziksel olarak büyük ve ağırdır; hem el hem de uygun ESD önlemleri gereklidir. Modül montaj vidaları için Siemens'in belgelenmiş tork spesifikasyonlarına uyun.

S4: MASTERDRIVES kurulumunda başarısız bir 6SY7000-0AD50 IGBT modülünün belirtileri nelerdir?

Jeneratör tarafındaki IGBT arızaları genellikle güç modülü aşırı akımını, kısa devresini veya desatürasyonunu belirten F030 donanım alarmlarını üretir; sürücü etkinleştirme sırasında veya yük altında ortaya çıkar. Özel alarm kodları, etkilenen invertör köprü fazına referans verir. Kontrol panosu arızalarını (parametre veya iletişim hatalarına neden olan) ve motor arızalarını (akım asimetri modellerini üreten) birbirinden ayırın. DC barası boşalmışken IGBT bağlantılarının direnç ölçümüyle onaylayın.

S5: 6SY7000-0AD50'nin montaj ve termal arayüz özellikleri nedir?

FZ1800R16KF4 EconoPACK+ modülleri, Infineon FZ1800R16KF4 veri sayfası spesifikasyonuna göre uygun termal arayüz bileşiğine (termal gres veya ped) ve montaj torkuna sahip düz, temiz bir soğutucu yüzeyi gerektirir. Yetersiz temas basıncı veya kirlenmiş termal arayüz, aynı güç dağıtımı altında bağlantı sıcaklığını önemli ölçüde artırır; modül güvenilirliğini azaltır ve potansiyel olarak erken arızaya neden olur. Özel montaj torku ve termal bileşik spesifikasyonu için MASTERDRIVES şasi bakım kılavuzunu takip edin.
