TR Electronic CEV65M-01460 Mutlak Döner Enkoder — PROFIBUS-DP, 4096 PPR, 11–27V DC

Parça Numarası: CEV65M-01460

Üretici: TR-Electronic GmbH

Tip: Mutlak Çok Turlu Enkoder

Arayüz: PROFIBUS-DP

Çözünürlük: Devir Başına 4.096 Adım × 4.096 Devir

Besleme: 11–27 V DC

Menşei: Almanya

Bazı enkoderler sadece darbe sayar. TR Electronic CEV65M-01460 daha kullanışlı bir şey yapar: nerede olduğunu hatırlar. Bir mutlak çok turlu döner enkoder olarak, güç kesildiğinde bile tam konum verilerini saklar — bu da sıfırlama döngüsü, referans kaybı ve makine kapanmadan sonra yeniden başladığında sürpriz olmadığı anlamına gelir.

TR-Electronic GmbH tarafından Almanya'da üretilen CEV65M-01460, iyi bilinen CE-65 serisinin bir parçasıdır — bir sensörün etrafında ne olursa olsun çalışmaya devam etmesi gereken ortamlar için tasarlanmış endüstriyel mutlak enkoderler serisi.

Mutlak ve Artımlı — Neden Burada Önemli

Artımlı bir enkoder, bir şaftın başlangıç noktasından ne kadar hareket ettiğini söyler. Gücü kaybedin ve o referans gider. Buna karşılık, mutlak bir enkoder, hareketinin tam aralığında her şaft konumuna benzersiz bir dijital kod atar — bu nedenle güç geri döndüğü anda, kontrolör eksenin nerede durduğunu tam olarak bilir.

CEV65M-01460 için bu kapsama alanı, tamamen programlanabilir 4.096 devir × devir başına 4.096 adım kadar uzanır. Bu, ağır endüstriyel makinelerde bulunan zorlu konumlandırma görevleri için fazlasıyla yeterli olan 16 milyondan fazla benzersiz konum toplam çözünürlük anlamına gelir.

Teknik Özellikler

PROFIBUS-DP Avantajı

Birçok endüstriyel enkoder hala ek dönüştürücü donanım gerektiren analog çıkışlara veya temel dijital sinyallere dayanır. CEV65M-01460, dünya çapında çelik fabrikaları, vinç sistemleri ve ağır proses tesislerindeki sayısız PLC ve DCS mimarisinin omurgasını oluşturan saha veri yolu standardı olan PROFIBUS-DP üzerinden yerel olarak iletişim kurar.

Bu pratikte ne anlama geliyor: enkoder doğrudan PROFIBUS ağına bağlanır. Sinyal koşullandırma modülü yok, ara donanım yok. Konum ve teşhis verileri temiz, yapılandırılmış paketler halinde kontrolöre ulaşır. Ve 12 Mbaud'a kadar baud hızları desteği ve PNO Profili Sınıf 2 uyumluluğu ile, özel yapılandırma hokkabazlığı gerektirmeden herhangi bir PROFIBUS-DP ana bilgisayarıyla sorunsuz bir şekilde entegre olur.

Endüstriler ve Uygulamalar

CEV65M-01460 genel amaçlı bir parça değildir — bir sensörden çok şey isteyen ortamlar için üretilmiştir. TR-Electronic'in CE-65 serisi için kendi uygulama kılavuzuna göre, tipik dağıtım alanları şunları içerir:

Çelik üretimi — mutlak konum tutmanın güvenlik açısından kritik olduğu makara konumlarını, sarıcı açılarını ve pota hareketlerini izleme.

Rüzgar enerjisi — sık sık güç döngüsü yapabilen türbin sistemlerinde pitch ve yaw konum izleme.

Vinç ve kaldırma sistemleri — liman vinçleri ve üst vinçlerde kanca yüksekliği takibi ve dönüş açısı ölçümü.

Gemi inşa ve deniz ekipmanları — IP65 sızdırmazlığın işe yaradığı tuzlu hava ortamlarında rampa, kapak ve güverte makineleri konumlandırma.

Paketleme ve lojistik — konveyör ayırma konumları ve birikim sistemi izleme.

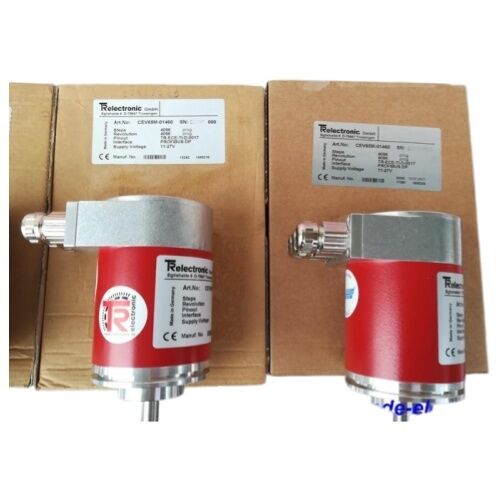

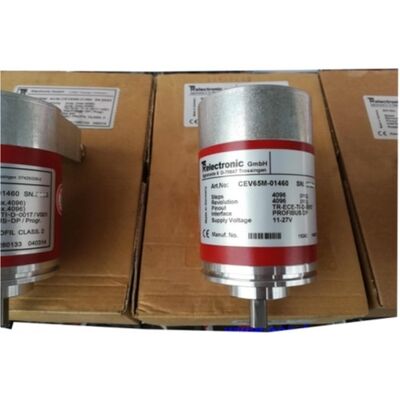

Durum: Kutusunda Yeni

Bu ünite orijinal üretici ambalajında yeni olarak sunulmaktadır — kullanılmamış, fabrika mühürlü, tam orijinal etiketleri sağlam. Mevcut bir PROFIBUS-DP kurulumunda birebir değiştirme yapan bakım ekipleri için, kutusunda yeni satın almak, yenilenmiş ünitelerle gelen bilinmeyen hizmet saatleri ve aşınma geçmişi belirsizliğini ortadan kaldırır.

CEV65M-01460, ikincil piyasada da geniş bulunabilirliğe sahip olgun bir parçadır, ancak beklenmedik enkoder arızasının önemli kesintilere neden olacağı herhangi bir uygulama için yeni stok tercih edilen seçenektir.

Programlanabilirlik Hakkında Bir Not

Gözden kaçırılma eğiliminde olan bir özellik: hem devir başına adım sayısı hem de aktif devir sayısı, bu enkoder üzerinde PROFIBUS ana bilgisayarı aracılığıyla tamamen programlanabilir. Bu, tek bir donanım SKU'sunun özel sarılmış bir parçaya ihtiyaç duymadan belirli dişli oranlarına, ölçüm aralıklarına veya eski sistem gereksinimlerine uyacak şekilde yapılandırılabileceği anlamına gelir. Yedek parça envanterini standartlaştıran bir bakım mühendisi için bu esnekliğin gerçek bir değeri vardır.

SSS

S1: CEV65M-01460 artımlı mı yoksa mutlak enkoder mi?

Bu bir mutlak çok turlu enkoderdir. 4.096 devire kadar tam konumunu güç kesildiğinde bile saklar — bu nedenle güç döngüsü veya acil durdurmadan sonra bir ekseni yeniden sıfırlamaya gerek yoktur.

S2: Bu enkoder hangi saha veri yolu protokolünü kullanıyor?

CEV65M-01460, RS485 çıkış sürücüsü kullanarak PROFIBUS-DP üzerinden iletişim kurar. 12 Mbaud'a kadar baud hızlarını destekler ve PNO Profili Sınıf 2 ile uyumludur, bu da onu özel yapılandırma gerektirmeden standart PROFIBUS-DP ana bilgisayarlarıyla uyumlu hale getirir.

S3: Kurulumdan sonra çözünürlük değiştirilebilir mi?

Evet. Hem devir başına adım sayısı (4.096'ya kadar) hem de aktif devir sayısı (4.096'ya kadar) PROFIBUS ana bilgisayarı aracılığıyla programlanabilir. Bu, enkoderin sahada farklı mekanik kurulumlara veya kontrol sistemi gereksinimlerine uyacak şekilde yeniden yapılandırılmasına olanak tanır.

S4: IP derecesi nedir ve dış mekan veya yıkama ortamları için uygun mudur?

CEV65M-01460 IP65 koruma derecesine sahiptir — toz girişine karşı sızdırmazdır ve her yönden gelen su jetlerine karşı korunur. Endüstriyel dış mekan kullanımı ve orta derecede yıkama ortamları için uygundur, ancak tam daldırma için tasarlanmamıştır.

S5: Bu enkoderin alternatif parça numarası nedir?

Fabrika alternatif parça numarası 110-01460'dır, bu numara bazı TR-Electronic belgelerinde ve eski satın alma kayıtlarında görünür. Her iki numara da aynı ürünü ifade eder: 4.096×4.096 programlanabilir çözünürlüğe sahip CEV65M serisi mutlak çok turlu PROFIBUS-DP enkoder.
