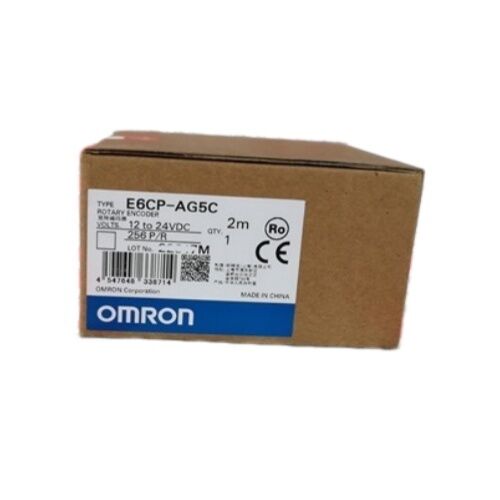

OMRON E6CP-AG5C Döner Kodlayıcı

Kesinlikle. 8 Bit Gri Kod. 256 PPR. 50 mm Hücre. 1224 VDC.

Bulunduğunuz yerden başlayan açı kontrolü

Devamlı kodlayıcılar bir referans noktasından itibaren darbeleri sayarlar. Mutlak kodlayıcılar sadece nerede olduğunuzu söyler.Ya da planlı bir kapanıştan sonra devam eder. E6CP-AG5C güç aldığı ilk andan itibaren benzersiz bir açısal konum kodu çıkarır.Hiçbir yönlendirme döngüsü, referans çalışması, bekleme yok.

OMRON'un E6CP-A serisinin bir parçası olan bu kompakt mutlak döner kodlayıcı, devrim başına 256 pozisyon boyunca 8 bitlik Gri kod çıkışı sağlar.Genel endüstriyel otomasyon görevlerinin tüm yelpazesinde açısal konum izlemeHafif ABS koruması, 50 mm çaplı ayak izi,ve OMRON'un H8PS Cam Positioner ile doğrudan uyumluluğu, yıllardır otomasyon kontrol panellerinde ve makine zamanlama sistemlerinde standart bir referans haline geldi..

Teknik özellikler

Gri Kod Çıktısı: Hataları Olmayan Doğruluk

Standart ikili çıkış, belirli sayım geçişlerinde aynı anda birden fazla bit değiştirir ve çıktının yanlış okunabildiği kısa pencereler yaratır.Gri kod, kodlayıcının hangi pozisyondan geçtiğine bakılmaksızın herhangi bir adımda sadece bir bit değişikliğini sağlayarak bunu ortadan kaldırır..

Köşe tabanlı makine zamanlaması ve cam kontrol uygulamaları için, bu tek bit değişim özelliği, yanlış makine işlemlerini tetikleyebilecek yanlış konum okuma riskini doğrudan azaltır.E6CP-AG5C'nin 8 bitli Gray çıkışı 256 belirsiz, sıralı açısal pozisyonlar, her biri normal çalışma sırasında komşularıyla karıştırılamayacak benzersiz bir kodla.

Optik Sistem: Fırça Yok, Daha Az Hata

Eski açısal konum sensörleri fırça temaslarını kullanıyordu mekanik elemanlar yıpranır, elektrik gürültüsü üretir ve temas dirençlerinin sıcaklıkla birlikte hareket ettiği için çıkış değişimleri üretir. The E6CP-AG5C uses an optical sensing system that eliminates brush noise entirely and keeps output accuracy stable across its full –10°C to +55°C operating temperature range without requiring temperature compensation.

Bu, sensörün ısı kaynaklarına yakın olduğu, günlük sıcaklık dalgalanmalarına maruz kaldığı veya sürekli çalıştığı ortamlarda önemlidir.Fırçasız bir optik sistemde sinyal yolundaki giyimli temas parçaları da yoktur, yüksek döngü uygulamalarında kullanım ömrüne doğrudan katkıda bulunur.

H8PS Cam Positioner: Bu Bağlantı için Tasarlanmış

OMRON'un H8PS, özel bir kamera konumlandırıcı denetleyicisidir. Bir kodlayıcının açısal konum çıkışını izleyen ve kesin olarak tanımlanmış açısal konumlarda çıkışları tetikleyen bir cihaz.Tamamen programlanabilir bir mekanik cam davulunun işlevini tekrarlayan, kolayca yeniden yapılandırılabilir bir form.

E6CP-AG5C, OMRON tarafından H8PS ile kullanılmak üzere özel olarak kodlayıcı olarak listelenmiştir ve bu kodlayıcının -C erkeği varyantı, doğrudan H8PS arayüzü için özel olarak tasarlanmış bir konektör içerir.Kombinasyon, yüksek hassasiyetle çeşitli otomatik makinelerin çalışma zamanlamasını algılar, according to OMRON's official product documentation — covering applications from packaging machinery cycle control to press and stamping timing to any process where multiple output events need to occur at defined angular positions within a rotation cycle.

H8PS'yi kullanmayan sistemler için, standart E6CP-AG5C (önceden kablolu kablo, konektör yok) açık kolektor çıkışlarında 8 bit paralel Gri kodu okuyabilen herhangi bir denetleyiciye bağlanır.

Kablo Rengi ve Çıktı Atama

E6CP-AG5C, OMRON'un resmi veri sayfasına göre aşağıdaki çıkış ataması ile renk kodlu önceden kablolu bir kablo kullanır:

Önemli:OMRON'un belgelerinde, kodlayıcının güç uygulanmasından sonraki ilk saniye boyunca yanlış darbeler çıkarabileceği belirtilmektedir.

Bu Kodlayıcı Nerede Kullanılır?

E6CP-AG5C'nin mutlak çıkış, kompakt 50 mm koruma ve basit paralel Gri kod arayüzü kombinasyonu, geniş bir açısal konum algılama görevleri yelpazesine uygundur:

• Cam konumlandırma sistemleriProgramlanabilir makine zamanlama kontrolü için OMRON H8PS ile doğrudan eşleştirilmiş
• Paketleme makineleriFilm kayıt, etiket konumlandırma, konteyner açısına göre doldurma zamanlaması
• İndeksleme ve döner masalarHer bir endeks istasyonunda mutlak konum doğrulanması
• Baskı ve damgalama ekipmanları- Ram konumu izleme ve belirtilen açılarda çıkış tetikleme
• Taşıyıcı zamanlama sistemleriDöngü senkronizasyonu için tahrik çubuklarının açısal konumu
• Genel amaçlı açı kontrolü✓ Uygulama için 256 adımlık mutlak konum referansı yeterli olduğunda

Sıkça Sorulan Sorular

S1: E6CP-AG5C ile E6CP-AG5C-C arasındaki fark nedir?

Çekirdek kodlayıcısı aynı 8 bitlik Gri kod çıkışı, aynı elektrik özellikleri, aynı 50 mm koruma.-C eksiği, OMRON H8PS Cam Positioner'a doğrudan bağlanmak için özel olarak tasarlanmış bir konektörle biten bir versiyonu belirtir.. Standart E6CP-AG5C, herhangi bir uyumlu denetleyiciye genel kablolama için uygun olan uçuş kablolarına (çıplak tel uçlarına) sahiptir. H8PS'ye bağlanıp bağlanmadığınıza veya özel bir arayüzüne kablolama yapıp yapmadığınıza göre seçin..

S2: Bu kodlayıcı güç kaybından sonra konum okumasını koruyabilir mi?

Evet, çünkü mutlak bir kodlayıcıdır, E6CP-AG5C, iç optik disk desenine dayanan her bir şaft açısı için benzersiz bir kod çıkarır.ve kaydedilen veriler kaybedilmeyecek.Gücü kaldırın, şaftı herhangi bir konuma döndürün, gücü geri getirin: kodlayıcı, herhangi bir başlatma sırası gerekmeden, şaftın şimdi nerede olduğu için doğru Gri kodu hemen çıkarır.

S3: Maksimum dönme hızı neden sadece 1000 RPM'dir?

1000 RPM sınırı, 8 bit paralel çıkışın ve açık kolektor çıkışlarının 5 kHz maksimum anahtarlama frekansının kombinasyonunu yansıtır.Çıktı geçişleri yaklaşık 4.27 kHz'ye yaklaşan anahtarlama sınırı. Daha yüksek hızlı uygulamalar için, OMRON, artan yüksek hızlı çıkışlı diğer kodlayıcı ailelerini sunar.Cam konumlandırma ve makine zamanlama uygulamaları için E6CP-AG5C, dönme hızları nadiren 1000 RPM'ye yaklaşır.

S4: E6CP-AG5C, kesme sıvısı veya yıkama içeren ortamlarda kullanılmaya uygun mu?

E6CP-AG5C, doğrudan soğutma sıvısına maruz kalmak, yıkama alanları,veya ek mekanik koruma olmadan dış mekan kurulumlarıSuya dayanıklılık gerektiren uygulamalar için, OMRON'un E6C3-A serisi (IP65 derecesi) uygun bir alternatiftir.E6CP-AG5C, kontrol paneli montajı veya sıçrama ve nem faktörleri olmayan korumalı makine pozisyonları için tasarlanmıştır..

S5: Alıcı denetleyiciye bağlanmak için kaç çıkış teline ihtiyaç var?

E6CP-AG5C'nin 8 sinyal çıkış teline (bit başına bir, 8 bit paralel çıkış için) ek olarak iki güç teline (yakıt ve ortak) sahip olması, toplamda 10 tel verir.Alıcı denetleyici veya PLC açık kolektör okuyabilen 8 dijital giriş kanalları gerekir (NPN), batma) sinyalleri, tam 8 bitlik konum kelimesini yakalamak için kullanılır.ve bağlı bitler hala bağlı kanallar için geçerli Gri kod çıkışı sağlayacaktır.
