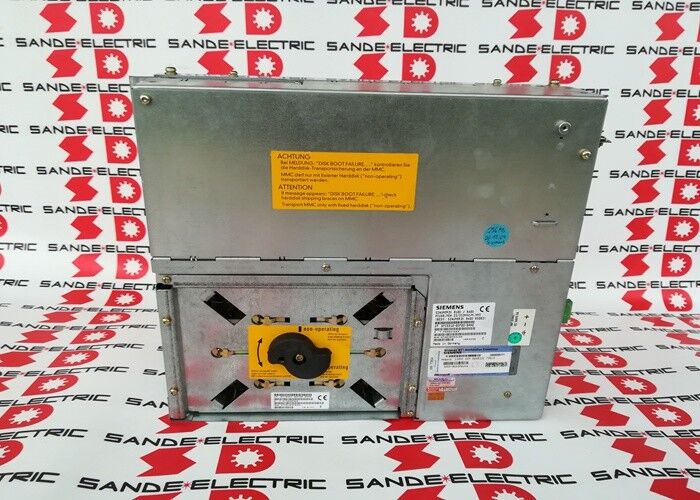

Siemens 6FC5210-0DF02-0AA0 | SINUMERIK 810D / 840D PCU50 Panel Kontrol Ünitesi — Pentium II / Windows NT4.0

Parça Numarası: 6FC5210-0DF02-0AA0

Üretici: Siemens AG (Almanya)

Ürün Tipi: PCU50 — Panel Kontrol Ünitesi

Operatörün Makineye Açılan Penceresi

6FC5210-0DF02-0AA0, Siemens SINUMERIK 810D ve 840D CNC sistemleri için PCU50 (Panel Kontrol Ünitesi)'dir. Operatör arayüzünün arkasındaki hesaplama platformudur — HMI Advanced yazılımını çalıştıran, CNC ekranını oluşturan, operatör girdilerini işleyen ve makine operasyonlarını koordine etmek için NCU (Sayısal Kontrol Ünitesi) ile iletişim kuran ünitedir.

SINUMERIK mimarisinde, PCU50 operatör paneli (klavye ve ekran) ile NCU arasında yer alır. NCU, gerçek zamanlı CNC kontrol hesaplamalarını yönetir. PCU50 ise insan arayüzünü — program yönetimi, takım ofseti girişi, makine parametreleri gösterimi ve program düzenleme — yönetir. CNC'nin tam işlevsel olması için her ikisinin de çalışır durumda olması gerekir.

Pentium II / 333 MHz işlemci ve 128 MB RAM özellikleri, bu üniteyi 1990'ların sonu ile 2000'lerin başı SINUMERIK 840D nesline yerleştirir. HMI Advanced ile Windows NT 4.0 üzerinde çalışır; bu, Siemens'in 840D sistemleri için operatör arayüzü yazılımıdır (OS yapılandırması: BS003). PCU50 muhafazası içinde, titreşim önleyici bir plakaya monte edilmiş bir sabit disk bulunur — eski ünitelerde arızaya yatkın bir bileşen olup, SSD veya flash değiştirme kitleri ile giderilebilir.

HMI Advanced ve Yazılım Yapılandırması

HMI Advanced, Siemens'in SINUMERIK 840D için operatör yazılım paketidir. Standart CNC operatör arayüzünü sağlar: program seçimi ve düzenleme, takım yönetimi, makine parametreleri gösterimi, alarm yönetimi ve eksen durumu izleme. Yüklü PCU50'deki yazılım sürümü, NCU'nun sistem yazılım sürümüyle eşleşmelidir. Uyumsuz HMI ve NCU yazılım sürümleri arayüz hatalarına neden olur ve doğru operatör iletişimini engelleyebilir.

Bir PCU50 değiştirildiğinde, makineye özgü döngüler, müşteriye özgü ekran uyarlamaları ve HMI düzeyinde referans verilen sürücü parametreleri dahil olmak üzere HMI yazılım yapılandırması, değişimden önce orijinal üniteden yedeklenmelidir.

Anahtar Özellikler

SSS

S1: SINUMERIK 840D ekranı boş veya donmuş. NCU çalışıyor (eksen sürücüleri çevrimiçi). Sebep PCU50 mü?

Boş veya donmuş bir HMI ekranına sahip çalışan bir NCU, arızalı bir PCU50'nin klasik sunumudur. NC'nin aktif olduğunu doğrulamak için NCU'nun dahili NC durum LED'i kontrol edilmelidir. NC normal çalışıyorsa ve yalnızca HMI yanıt vermiyorsa, PCU50 arızalanmıştır — tipik olarak sabit disk, Windows NT önyükleme bölümü veya PCU50'nin dahili güç kaynağı.

S2: PCU50 Windows NT'ye önyükleme yapıyor ancak HMI Advanced başlatılamıyor veya hata veriyor. Ne kontrol edilmeli?

Windows'a önyükleme yapan ancak HMI Advanced'ı başlatamayan bir PCU50 genellikle bozuk bir HMI kurulumu, arızalı bir NCU iletişim bağlantısı (PCU ve NCU arasındaki MPI veya PROFIBUS bağlantısını kontrol edin) veya HMI ile NCU arasındaki yazılım sürümü uyumsuzluğu anlamına gelir. Önce NCU bağlantısını kontrol edin — HMI Advanced başlatmak için aktif NCU iletişimi gerektirir.

S3: PCU50 sabit diski arızalanıyor. Makine yapılandırmasını kaybetmeden değiştirilebilir mi?

Sabit disk, Windows NT kurulumunu, HMI Advanced yazılımını ve tüm makineye özgü döngüleri ve yapılandırmaları içerir. Herhangi bir sabit disk çalışmasından önce bir yedekleme alınmalıdır — tam disk görüntüsü veya Siemens PCU-FLASH veya arşiv araçları aracılığıyla SINUMERIK'e özgü bir yedekleme. Yedekleme olmadan, makineye özgü veriler kaybolur ve MTB belgelerinden yeniden oluşturulması gerekir. Dönen sabit diski katı hal depolama ile değiştirmek için SSD veya CompactFlash yükseltme kitleri mevcuttur.

S4: Farklı bir makineden yedek bir 6FC5210-0DF02-0AA0 kullanılabilir mi?

PCU50 donanımı makineye özgü değildir, ancak yazılım yapılandırması öyledir. Başka bir makineden gelen yedek bir PCU50, önceki makinenin HMI yapılandırmasıyla önyükleme yapacaktır. Yeni makineyi çalıştırmadan önce, doğru makineye özgü yazılım yapılandırması yedekten geri yüklenmelidir. Tüm parametreleri doğrulamadan başka bir makinenin HMI yapılandırmasıyla bir makineyi asla çalıştırmayın.

S5: SINUMERIK 840D sistem yükseltmesi için mevcut Siemens eşdeğeri nedir?

PCU50.5 veya HMI sl ile entegre NCU 7x0 ünitelerine sahip SINUMERIK 840D sl (Çözüm Hattı) mevcut nesil eşdeğerlerdir. 840D'den 840D sl'ye geçiş, eksiksiz bir kontrol sistemi değişimidir — tüm donanım, kablolama ve yazılım güncellenmelidir. Bir geçiş değerlendirmesi için makine alet üreticisine veya Siemens servis ortağına danışılmalıdır.
