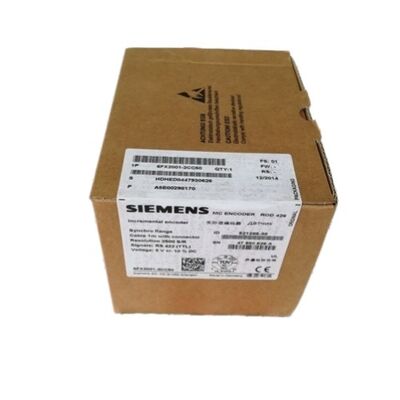

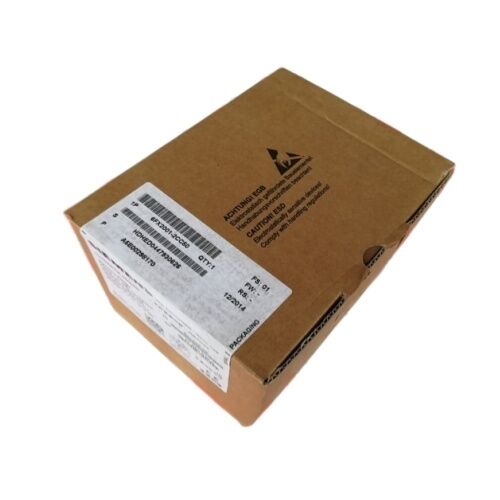

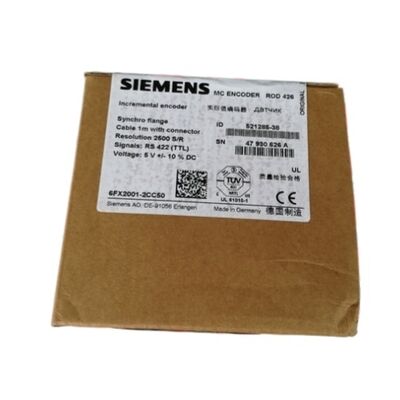

Siemens 6FX2001-2CC50 Ekranlı Kodlayıcı

RS 422 (TTL) 2500 P/R. Synchro Flange. 6mm Çubuk. 5V. Evrensel Kablo Çıkışı.

Her Devrim için Kesin Geri İletişim

Hareket kontrolü sadece arkasındaki geri bildirim kadar iyidir.Kodlayıcı, sürücüye sürekli olarak, şaftın gerçekte nereye gittiğini söyleyen bir cihazdır.Bu geri bildirimi yanlış yaparsanız kontrol döngüsü bir araya gelemez.100 metreye kadar mesafede gürültüyü reddeden bir sinyal arayüzünde dönüş başına 500 kez, ve aks tam olarak CNC'nin istediği gibi davranır.

Siemens 6FX2001-2CC50, RS 422 (TTL) diferansiyel çıkışı, dönüş başına 2500 darbeleri olan bir artan optik döner kodlayıcıdır.ve hem aksyal hem de radyal kablo yönlendirmeyi aynı konumda işleyen bir evrensel kablo çıkışı. It carries the synchro flange standard that has been the mechanical reference for Siemens motion control encoder mounting across decades of machine tool builds — making it a direct fit across the widest range of SIMODRIVE and SINUMERIK installations.

Teknik özellikler

RS 422 (TTL) Arayüzü: Neden Makine Zemininde Farklı Sinyalleri Önemlidir

Bir makine alet dolabı sessiz bir elektrik ortamı değildir. Değişken frekanslı sürücüler yakınlarda yüksek frekansta kilovat değiştirir. Kontaktorlar endüktif pik üretir.Uzun kablolar elektrik kablolarıyla paylaşılan borulardan geçerBu bağlamda, tek uçlu bir TTL kodlayıcı sinyali, kablo uzunluğuna ve gürültü kaynaklarına yakınlığına orantılı olarak bir karışıklık alır.

RS 422, her bir sinyali bir farklılık çifti olarak iletecek şekilde bu hasarlılığı ortadan kaldırır: tamamlayıcı voltaj taşıyan iki tel. Alıcı, çift arasındaki farkı ölçer.Her iki telin de mutlak voltajı değil.Kabloya bağlanan herhangi bir gürültü her iki kabloyu da eşit derecede etkiler, bu nedenle katkı alıcıda iptal edilir.Sonuç, kablo üzerinden temiz bir şekilde ulaşan bir sinyaldir. 100 metreye kadar uzanır. Tek uçlu TTL'nin aynı ortamda dayanabilmesinin çok ötesinde..

6FX2001-2CC50'nin tipik servo hızlarında 2.500 P / R çözünürlüğü için, maksimum tarama frekansı 300 kHz elektrik tavanıdır.Saniye başına 000 darbeler ̇ bu sınırın çok içinde ̇ SIMODRIVE kontrol paneline arayüz özellikleri içinde kalırken sinyal kalitesi için bol miktarda marj veriyor.

2500 Dönümde Darbeler: Yüksek Kaliteli İşlem için Yeterli Detay

Ekranlı bir kodlayıcıdaki çözünürlük, sürücünün algılayabileceği ve yanıt verebileceği en küçük açısal artışı belirler. 2500 P/R'de, bir darbeler, şaftın dönüşünün 0.144°'sına karşılık gelir.Sürücünün iç kare sayımından sonra (A ve B'nin × 4 değerlendirmesi), etkin çözünürlük devrim başına 10.000 sayıya ulaşır √ 0,036° açısal adımlar.

5 mm'lik bir pitch top vida ile doğrusal bir besleme ekseni için, dönüş başına 10.000 sayım, sayım başına 0,5 μm doğrusal bir çözünürlüğe dönüşür.Kontür dönüşü sırasında C-eksen modunda çalışan bir dönme merkezi spindle içinBu çözünürlük seviyesi, çoğu standart uygulamada hassas CNC işleme gereksinimlerini kapsar.

Evrensel kablo çıkışı: Bir SKU, iki yönlendirme seçeneği

Sipariş vermeden önce "universal kablo çıkışı" özelliğini anlamaya değer. The 6FX2001-2CC50's cable exit point is designed to accommodate both axial routing (cable exits parallel to the shaft axis) and radial routing (cable exits perpendicular to the shaft) from the same housing. This flexibility means one part number works across machine configurations where the encoder must route its cable in different directions — eliminating the need to stock separate axial and radial variants for the same resolution.

İlgili 6FX2001-2EC50 (radyal flens bağlantısı) ve 6FX2001-2GC50 (eksyal flens bağlantısı) varyasyonları, sabit kablolu bir bağlantı montajı tercih edildiğinde sabit yönlü seçenekler sunar.Önceden kablolu 1m kablosu olan CC50 evrensel modeli, sonradan onarımlar ve karışık yapılandırma bakım stokları için daha esnek bir seçimdir.

Synchro Flange: Zamanın Sınavına Dayanmış Mekanik Standart

Synchro flange, motor veya makine uç plakasındaki eşleşen bir boşluğa karşı yerleştirilen hassas toprak flange bedenini kullanan kodlayıcı montajı için standartlaştırılmış bir mekanik arayüzdür.ve sert bir müdahale montajı olmadan konsantrikliği sağlayan bir sıkıştırma tasmasıBu yaklaşım, eğme yüklerini kodlayıcı şaftına aktarmadan gerçek makine montajlarında var olan küçük kıvrım yanlışlıklarına ve termal genişleme farklılıklarına katlanır.

6FX2001-2CC50'nin senkronize flens montajı, on yıllardır bu standardı kullanan SINUMERIK ve SIMODRIVE donanımlı makinelerle mekanik olarak uyumludur.makinenin kodlayıcı montaj arayüzünü değiştirmeden yedek bir kodlayıcı olarak kullanımı kolaylaştırmak.

Siemens Kontrol Sistemleri ile uyumluluk

6FX2001-2CC50, sistem test edilmiş, Siemens hareket kontrolü bileşeni ve aşağıdakilerle kullanılmak üzere belgelenmiştir:

• SINUMERIKCNC sistemleri (840D sl, 810D ve ilgili platformlar dahil)
• SIMODRIVE 611Sürücü sistemleri (TTL kodlayıcı girişi olan analog ve dijital çeşitler)
• SimülasyonHareket kontrol sistemleri
• SimatikKodlayıcı giriş modülleri ile teknoloji denetleyicileri
• SINAMICSUygun TTL kodlayıcı arayüz modülleri ile tahrik sistemleri

The encoder is classified within Siemens' motion control encoder family as suitable for feed axis and spindle applications on machine tools where the encoder is mounted directly to the axis motor or gearbox shaft.

Sıkça Sorulan Sorular

S1: 6FX2001-2CC50 ile 6FX2001-3CC50 arasındaki fark nedir?

Her ikisi de 2500 P / R kodlayıcıdır ve her ikisi de evrensel kablo çıkışını kullanır.6FX2001-2CC50, bir TTL kodlayıcı girişine sahip sürücü denetleyicileri tarafından doğrudan kullanılabilen RS 422 (TTL) dijital farklılık sinyallerini çıkarır6FX2001-3CC50 1V sinusoidal sinyalleri (sin/cos 1Vpp formatında) çıkartır.Interpolasyon yoluyla daha ince bir konum çözünürlüğü elde etmek için sürücüde veya CNC'de sin/cos yeteneğine sahip bir giriş gerektiren. TTL ve sin/cos girişleri birbirini değiştirebilir değil.

S2: Bu kodlayıcı SIMODRIVE 611 dijital sürücü modülleri ile kullanılabilir mi?

Evet, eğer 611 dijital kontrol ünitesi bir TTL kodlayıcı değerlendirme girişi ile donatılmışsa.Birçok SIMODRIVE 611 dijital eksen kontrol ünitesi, standart özelliklerinin bir parçası olarak RS 422 (TTL) artan kodlayıcı girişini destekler.Sürücü modülünüze yüklü olan kontrol kartının tam varyantını doğrulayın ve 6FX2001-2CC50'yi bağlamadan önce TTL kodlayıcı değerlendirmesini desteklediğini doğrulayın.

S3: Kodlayıcı, bir referans darbesini (Z sinyali) içerir.

Z sinyali, dönüş başına bir kez kesin bir açısal konumda tek bir darbe çıkışıdır.Z dürtüsü, referans noktasına yaklaşım prosedürü için kullanılır. Sürücü Z dürtüsü algılanana kadar ekseni hareket ettirir., güçlendirilmesinden sonra bilinen tekrarlanabilir bir konum referansı oluşturur. Referans yönlendirmesi olmadan, artan kodlayıcının konum sayımının tanımlanmış bir başlangıç noktası yoktur.CNC'nin ev ayarında Z darbesini doğru kullanmak, makinenin her seferinde aynı fiziksel konuma gelmesini sağlar..

S4: Akım voltajı tam olarak 5V'den sapsa ne olur?

6FX2001-2CC50, 5V kaynağındaki ±10% değişime dayanabilir, bu nedenle 4.5V ila 5.5V arasında herhangi bir yerde düzgün çalışır. Bu aralık dışında sinyal kalitesi bozulabilir.Aktarım voltajı dengesiz veya gürültülü ise, kodlayıcıya yakın uygun bir koplama ile düzenlenmiş bir 5V kaynağı önerilir."-2N" sonekli 6FX2001 ailesindeki diğer varyantların daha geniş çalışma voltaj aralıklarını desteklediğini unutmayın (10 ′′ 30V), eğer kesin 5V düzenlemesi zorsa daha uygun olabilir.

S5: Önceden rulman arızasını önlemek için kodlayıcı mekanik olarak nasıl birleştirilmelidir?

Kodlayıcı ocağı ile makine ocağı arasında doğrudan sert bir bağlantı önerilmez.Herhangi bir kalıtsal düzeltme bozukluğu, açısal veya paralel olarak, doğrudan kodlayıcının iç rulmanlarında radyal ve eksenel yüklenmeye dönüşür.Küçük hizalara (genellikle 0.1mm'den daha az paralel kaydırma ve 0.0mm'den daha az) uyum sağlayan esnek bir bağlantı.5° açısal hizalama) her zaman kodlayıcı ve tahrikli ocağın arasında kullanılmalıdır.- Çapırgayı ara koplama olmadan bir kemer veya zincirle çalıştırmayın - kemer gerilmesinden kaynaklanan yan kuvvetler şaftın izin verilen radyal yükünü aştırabilir.
