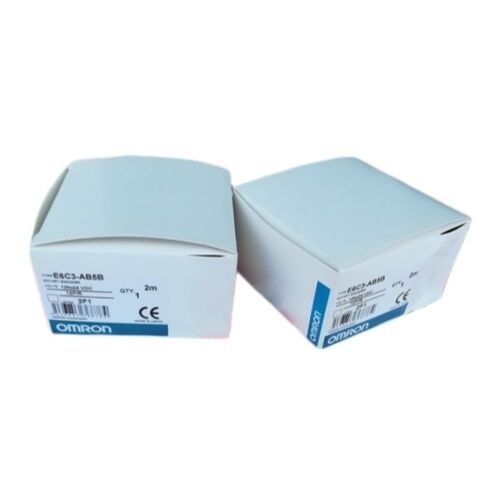

OMRON E6C3-AB5B 12P/R Döner Kodlayıcı

Kesinlikle. BCD çıkışı. PNP açık koleksiyoncu. 12 pozisyon/devrim. 50 mm koruma.

Asla Yeniden Yapılması Gereken Bir Durum

Bir konum algılayıcısı ile her zaman nerede olduğunu bilen arasında pratik bir fark vardır.Ama sistem güç her zaman bir referans çalıştırma bağlıMutlak kodlayıcılar, güç geçmişinden bağımsız olarak, her şaft pozisyonu için benzersiz bir kod tutar.Aşı'nın mevcut açısal konumunu çıkaran dayanıklı mutlak döner kodlayıcı anlık güç uygulanırBaşlatma dizisi, yönlendirme döngüsü, bekleme yok.

OMRON'un E6C3-A serisinin bir parçası olan bu kodlayıcı, toz ve düşük basınçlı su koruması için IP65 derecelendirilmiş mühürlü bir rulman tasarımı olan kompakt bir 50 mm çaplı alüminyum koruma içine yerleştirilmiştir.Devrim başına 12 pozisyon çözünürlüğü ve BCD çıkışı, alıcı denetleyicinin bir PLC'nin kullanıldığı uygulamalara özellikle uygundur., bir cam konumlandırıcı veya bir sayım ekranı

Teknik özellikler

BCD Çıktısı: Onluk Hazır Konum Verileri

E6C3-A dizisindeki mutlak kodlayıcıların çoğu Gri kodu veya ikili çıkışı kullanır her ikisi de etkilidir,Ama her ikisi de alıcı sistemin ikili ağırlıklı bit kalıplarını yorumlamasını ve onları konum değerlerine dönüştürmesini gerektirir.BCD çıkışı farklı bir yaklaşım kullanır: 4 çıkış bitinden oluşan her grup bir ondalık rakamı doğrudan kodlar.

Dönüş başına 12 pozisyonla, E6C3-AB5B'nin herhangi bir şaft pozisyonundaki çıkışı, BCD'de ifade edilen ondalık pozisyon numarası 0 ila 11 ile doğrudan karşılık gelir.,çıkış BCD temsilini okur 7. 11 pozisyonunda oturduğunda, çıkış BCD 11 okur. Kontrolör ucunda dönüşüm matematiği gerekmez.

Bu, alıcı PLC'nin konum değerini ondalık bir sayı olarak işlediği, sayısal bir ekranın ham konum çıkışını gösterdiği uygulamalarda önemlidir.veya sistem tasarımı doğrudan insan okuyabilir konum kodlarından yararlanırsaBCD, arayüz mantığını basitleştirir ve kodlayıcıdan konum verilerini yorumlamak için gereken yazılım başlığını azaltır.

PNP Çıktısı: Standart PLC Girişlerine Akım Kaynağı

E6C3'teki "B"AB5B, PNP (kaynaklama) çıkış yapılandırmasını tanımlar. PNP modunda, çıkış transistörlerinin kaynak akımı çıkışları aktif olduğunda pozitif kaynağa çekilir.Bu, çoğu OMRON PLC'de ve diğer birçok PLC ailesinde bulunan NPN (batma) dijital girişlerin doğal arkadaşıdır, girdi yüksek bir durum kaydetmek için bir akım kaynağı gerektirir.

Kontrolörün PNP girişleri kullandığı uygulamalar için (Avrupa alet makineleri ve ambalaj endüstrisi tesislerinde yaygın), ilgili varyasyon E6C3-AC5B yerine NPN (batma) çıkışları sağlar. Çıkış türünü belirtmeden önce alıcı denetleyicinin giriş yapılandırmasını her zaman onaylayın.

12 Konum: Kaba açı tespiti için doğru granülerite

Bu tam olarak anlamlı durumların ayrık olduğu uygulamalar için gereken çözünürlüktür.12 pozisyonluk bir sayfa, 12 tanımlanmış pozisyonu olan bir besleme mekanizması veya doğal hareket birimi 30° adım olan herhangi bir açısal kontrol görevi.

12 P/R çözünürlüğü, bu kodlayıcıyı pürüzsüz açı izleme veya cam zamanlama doğruluğu için tasarlanmış daha yüksek çözünürlüklü modellerden (256, 360, 1024 P/R) farklı bir kategoriye yerleştirir.E6C3-AB5B 12P/R kaba mutlak konum onay için inşa edildi where you need to know which of the 12 stations is active, aralaştırılmış bir açı değil ve BCD çıkışı, 12 pozisyonun her biri doğrudan bir BCD ondalık değerine yerleştirildiğinden, bu kullanım durumuna mükemmel bir şekilde eşleşir.

IP65 ve sağlam yapı: Gerçek ortamlar için tasarlanmıştır

E6C3-A serisi, konut yapısının ve çevresel derecelendirmelerinin kombinasyonundan "sert" adlandırılmasını kazanır.Alüminyum alaşım koruması, 10 °C ila +70 °C çalışma sıcaklık aralığında mekanik sertlik ve termal istikrar sağlar. SUS303 paslanmaz çelik ocağı, endüstriyel atmosferlerden gelen hafif korozyona karşı dayanıklıdır. IP65 derecelendirilmiş koruma arkasındaki mühürlü rulmanlar, yağ sisini, metal parçacıklarını,ve optik diske ve elektroniklere ulaşmaktan su sıçraması.

80N maksimum radyal yük oranı, daha hafif 50mm kodlayıcılardan önemli ölçüde daha yüksektir.000 RPM maksimum hız, önemli bir marjla çoğu döner indeksleme ve arama uygulamalarını kapsar.

Açık hava tesisatları veya doğrudan yıkama maruz kalmak için, E6C3-A serisinin IP65 derecesi su jetlerini kapsar, ancak daldırılma değildir.

Tipik Uygulama Alanları

E6C3-AB5B 12P/R, kaba mutlak konum algısı, ondalık uyumlu çıkış ve sağlam yapının bir araya gelmesi gerektiğinde en iyi şekilde hizmet eder:

• Döner indeksleme masaları- Hangi istasyonun işlem başının altında yer aldığını doğrulamak
• Döner ve düğme konumunu algılamak- makinenin manuel ayar sayfasındaki seçilen konumu okumak
• Cam konumlandırma sistemleriOMRON'un H8PS ve benzeri kamera konumlandırıcı denetleyicileri için konum girişi
• Paketleme ve doldurma makineleriBir kule veya yıldız tekerleğinin hangi döner pozisyonun bulunduğunu tespit etmek
• Taşıyıcı indeksleme- Her durma konumunun tam olarak doğrulanması
• Genel PLC bağlantılı konum algılamaPLC'nin doğrudan ondalık bir tamsayı olarak okuyabileceği bir formda bir konum değeri gerektiren herhangi bir yerde

Sıkça Sorulan Sorular

S1: Neden aynı serideki daha yüksek çözünürlüklü varyantlara göre 12 P/R'yi seçtiniz?

Daha yüksek çözünürlük her zaman daha iyi değildir. 12 tanımlanmış durma pozisyonu olan uygulamalar için “indeksleme tabloları, konum seçici, “düzeltme tabloları, “düzeltme tabloları, “düzeltme tabloları, “düzeltme tabloları, “düzeltme tabloları, “düzeltme tabloları, “düzeltme tabloları, “düzeltme tabloları, “düzeltme tabloları, “düzeltme tabloları, “düzeltme tabloları, “düzeltme tabloları, “düzeltme tabloları, “düzeltme tabloları, “düzeltme tabloları, “düzeltme tabloları, “düzeltme tabloları, “düzeltme tabloları, “düzeltme tabloları, “düzeltme tabloları,”düzeltme tabloları, “düzeltme tabloları,”düzeltme tablolar, “düzeltme tablolar,”düzeltKuyruklar 12 P/R kodlayıcısı her fiziksel konumu tam olarak bir kodlayıcı konumuna haritalandırır.Makinenin hangi aşamada olduğu konusunda belirsizlik yok.ve biraz merkezden uzak bir konumun "konum 7" olup olmadığını belirlemek için yazılımda filtreleme veya pencere gerekmezYüksek çözünürlüklü modeller, sürekli açı izlemesi için mantıklıdır; 12 P/R modeli, ayrık konum onaylaması için mantıklıdır.

S2: Bu kodlayıcı doğrudan OMRON SYSMAC PLC dijital girişlerine kablolu olabilir mi?

Evet, PNP çıkış cihazlarıyla uyumlu olan NPN (batma) giriş modülleri olan PLC çeşitleri için.OMRON'un CJ'sindeki batma giriş kanallarına doğrudan eşleşen, CS, CP ve CQM serisi PLC'ler. Gerekli PLC giriş noktalarının sayısı, 12 P/R BCD kodlayıcısı için çözünürlük için aktif olan çıkış bitlerinin sayısına eşittir.Tam BCD rakamını yakalamak için en az 4 giriş noktasına ihtiyacınız var.

S3: E6C3-AB5B ile E6C3-AC5B arasındaki fark nedir?

Tek fark, çıkış transistör polaritesidir. AB5B, PNP (kaynaklama) çıkışlarını kullanır; AC5B, NPN (batma) çıkışlarını kullanır. Elektriksel özellikler, çözünürlük, konaklama, IP derecesi,ve kablo seçenekleri aynı. NPN (batma) girişleri olan denetleyiciler için AB5B seçin; PNP (kaynak) girişleri olan denetleyiciler için AC5B seçin.

S4: E6C3-AB5B güç kesildiğinde konum okumasını muhafaza ediyor?

Evet, çünkü mutlak bir kodlayıcıdır. Çıktı kodu optik diskin fiziksel konumuyla belirlenir.Gücü kapat., şaftı 12 pozisyon içinde herhangi bir yerde döndürün, gücü geri alın: kodlayıcı, yeni şaft pozisyonu için herhangi bir başlatma dizisi olmadan doğru BCD kodunu hemen çıkarır.

S5: Çubuk 12 pozisyonun ötesinde döndürülürse çıkışa ne olur? Sürekli çok dönüşlü dönüşü kaldırabilir mi?

E6C3-AB5B tek dönüşlü mutlak kodlayıcıdır. 12 pozisyon bir tam dönüşü kapsar (0 ila 11, her biri 30 °).Çıktı sadece sarılır. 11 pozisyonu, bir sonraki adımda 0 pozisyonu takip eder.Kodlayıcının birden fazla dönüş sayma yeteneği yok.Bir çok dönüşlü mutlak kodlayıcıya (örneğin E6C3-AB5B, bir vites treninden çok dönüşlü bir birime giden) veya ayrı devrim sayım mantığı ile bu kodlayıcı kombinasyonuna ihtiyaç duyulur..
