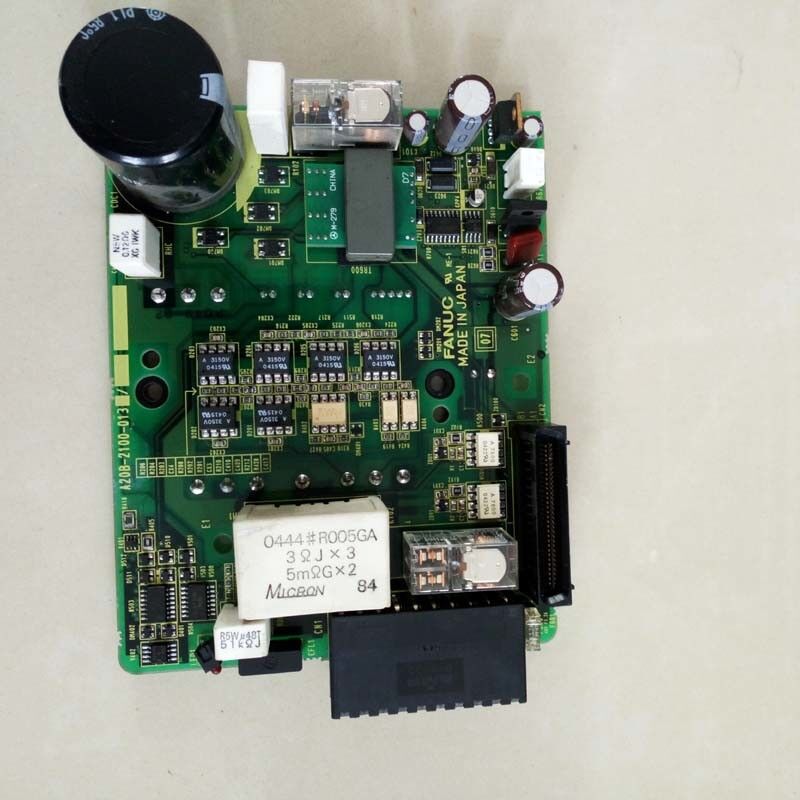

Fanuc Servo Kartı A20B-2100-0133 veya A20B21000133/05B - Kullanılmış ve yeni

A20B-2100-0133 FANUC A20B-2100 Serisi Sürücü PCB CNC Servo ve Spindle Sürücü Sistemleri / Değiştirme Parçası

A20B-2100 Bir sürücü odaklı PCB ailesi

A20B-2100 serisi, FANUC'un servo amplifikatör modülleri, spindle amplifikatör modülleri ve güç kaynağı modülleri içinde yerleştirilen bir dizi basılı devreler kartını kapsar.A20B-2101 serisinin aksine, kontrol mantık panolarına odaklanıyor., A20B-2100 serisi aynı zamanda yüksek akımlı anahtarlama cihazlarına ve DC otobüs donanımlarına yakın çalışan güç aşaması PCB'leri ′′ panelleri de kapsar.

Bu serinin ana temsilcileri fonksiyonel aralığı göstermektedir:

• SVM servo tahrik PCB'leri:A20B-2100-0251 ve A20B-2100-0260 sınıfları dahil olmak üzere iki eksenli ve üç eksenli SVM yapılandırmaları için FSSB arayüz servo amplifier modülleri için kartlar.
• Güç kaynağı modülü PCB'leri:Alpha-i PS serisi güç kaynağı modüllerini 5.5kW'dan 100kW'ya kadar hizmet veren A20B-2100-0390 ve A20B-2100-0391 sınıfı dahil.
• Spindle tahrik kontrol panelleri:Alpha-i SPMC spindle modülü kontrolü için A20B-2100-0800 sınıfı dahil.

A20B-2100-0133, bu serinin içindeki özel bir tahtadır ve tasarlandığı ve üretildiği tahrik fonksiyonuna hizmet eder.

Anahtar Ürün Bilgisi

PCB sürücüler “Logik ve güç arasındaki çalışma katmanı”

Bir FANUC servo veya spindle amplifier modülünde, PCB yığını farklı katmanlarda farklı işlevler yerine getirir.

Kontrol panelleri (A20B-2101 serisi):CNC'den eksen komutlarını alır, mevcut kontrol algoritmasını çalıştırır ve çıkış geçidi sinyallerini verir.

Sürüş/güç panelleri (A20B-2100 serisi):Kontrol panosu ile yüksek akımlı IGBT anahtarlama cihazları arasındaki arayüz. Bu paneller güç transistörlerine geçit sürücü sinyallerini taşır, akım sensörlerinden akım geri bildirim sinyallerini yönetir,donanım düzeyinde koruma yolculukları uygulamak, ve bazı çeşitlerde aktif güç dönüşüm fonksiyonlarını yönetir.

A20B-2100-0133, bu tahrik tahtası düzeyinde çalışır ve kontrol tahtasının komutlarını, güç cihazlarının düzenlenmiş motor akımı üretmesi için ihtiyaç duydukları kesin geçit zamanlamasına çevirir.

Uygulama Senaryoları

Sürücü modülünün güç panosu hatası:Bir servo veya spindle modülü, sürücünün etkinleştirilmesinde hemen görünen bir aşırı akım alarmı geliştirir.,A20B-2100-0133 sürücü kartı hatası olarak tanımlanmıştır. Kartın değiştirilmesi doğru çıkış davranışını geri getirir.

Planlanan sürücü bakımı:Yüksek saatlerdeki Alpha-i sürücü modüllerinin planlı olarak onarımını gerçekleştiren bir tesis, A20B-2100-0133'ü bir sürücü PCB güncelleme programının bir parçası olarak değiştirir.Yönetim kurulunun hizmet ömrünü yaşla ilgili arızalardan önce sıfırlamak.

Sık Sorulan Sorular

S1: A20B-2100-0133 veya kontrol panosunun (A20B-2101 serisi) arızalı olup olmadığını nasıl belirlerim?

Bozuk bir A20B-2100 sürücü kartı tipik olarak güç çıkışı semptomlarına neden olur overcurrent, asimetrik çıkış veya donanım koruma yolculukları.Başarısız bir A20B-2101 kontrol panosu tipik olarak iletişim veya mantık semptomlarına neden olur. FSSB iletişim hataları, sürücü çıkış hatası olmadan hazırlığa ulaşamıyor veya komutlara düzensiz yanıt veriyor.İlk olarak çıkış aşamasına işaret eden hata belirtileri özellikle yük altında çalıştırılan ama düşük akım testi sırasında çalışmayan alarmlar A20B-2100-0133'e doğru işaret edin.

S2: A20B-2100-0133'ü değiştirmek servo parametrelerinde değişiklik gerektirir mi?

Hayır. Servo ve spindle parametreleri CNC'nin ana parametreler belleğinde, sürücü PCB'lerinde değil. A20B-2100-0133'ü değiştirmek herhangi bir CNC parametresini değiştirmez.Sistemi yerleştirdikten ve çalıştırdıktan sonra, sürücü CNC ile normal iletişimi yeniden kurmalı ve mevcut parametreler ile çalışmaya devam etmelidir.

S3: A20B-2100-0133 belirli tahrik modülü akım değerleriyle uyumlu mu yoksa bir aralık boyunca kullanılıyor mu?

A20B-2100 serisindeki sürücü PCB'leri genellikle bir modül ailesi içinde bir akım derecelendirme aralığı için ortaktır. Güç cihazları akım derecelendirme ile değişir.ama kontrol ve sürücü kartı mantığı aralığında aynı kalırA20B-2100-0133'ün kurulu modülün yetkinliğini kapsadığını doğrulamak için sipariş vermeden önce belirli modül modelini sürücü isim plakasından doğrulayın ve yedek parçalar listesine karşı karşılaştırın.

S4: Bir tahrik modülünün içinde A20B-2100-0133'e erişmeden önce hangi güvenlik önlemleri uygulanır?

Sürücü modülünün DC otobüsü, ana güçten çıkarıldıktan sonra tehlikeli voltajı korur. Allow the capacitor discharge time specified in the FANUC maintenance manual for the applicable module — or confirm with a calibrated DC voltmeter that the bus is below the safe threshold — before opening the module housingA20B-2100-0133 normal hizmette otobüs voltaj seviyelerinde çalışır; otobüsün tamamen boşaltılmasını sağlamak pazarlık edilemez bir güvenlik gereksinimidir.

S5: A20B-2100-0133, değiştirmek yerine tamir edilebilir mi?

FANUC sürücü PCB'lerinin bileşen düzeyinde onarımı uzman servis merkezleri tarafından sunulmaktadır.Onarım, aralıklı bileşenler, örneğin kapı sürücüsü IC'leri gibi arızalı olduğunda teknik olarak mümkündür., akım algılayıcı dirençler veya koruma bileşenleri.A20B-2100-0133 ile tahtadan tahtaya değiştirme genellikle onarımdan daha hızlıdırHer iki seçenek de başvurunun aciliyetine ve bütçesine bağlı olarak geçerlidir.
