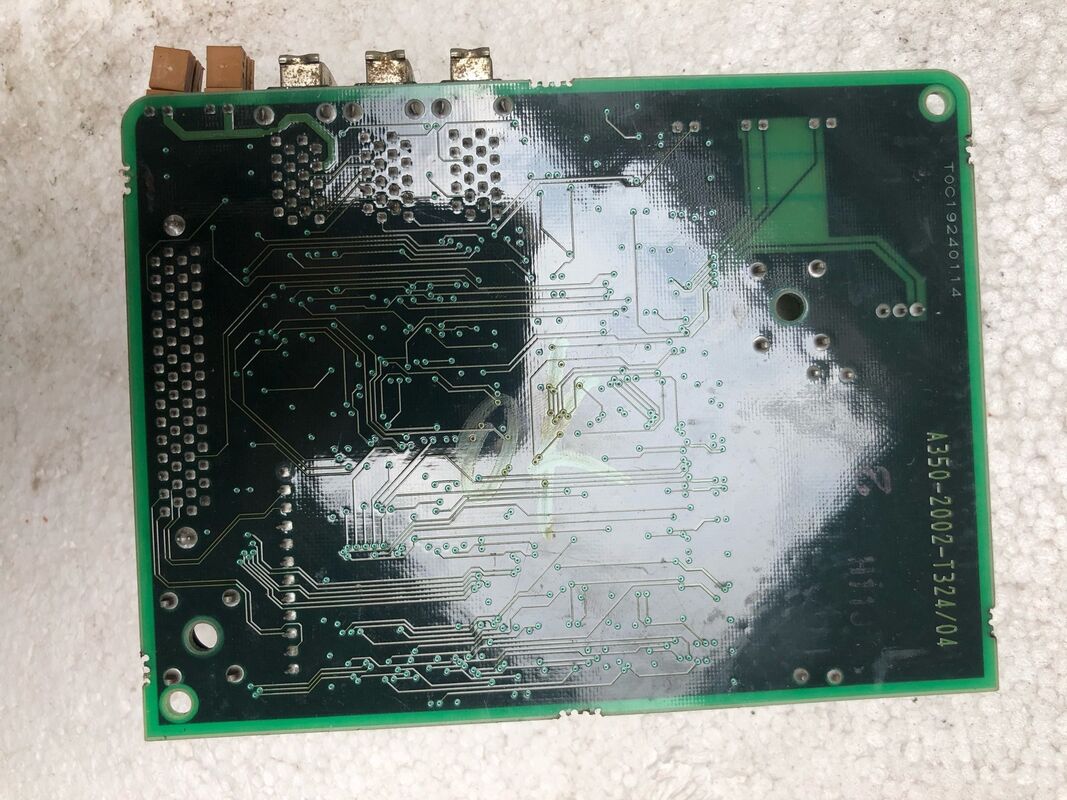

A350-2002-T324 Fanuc Devre Kartı

A350-2002-T324. FANUC A350 PCB Üretim Numarası A20B-2002 I / O ve Arayüz Kurulu Ailesi / CNC Operatör Panel PCB

A350-2002 A20B-2002 panellerinin üretim kimliği

Tıpkı A350-2101-Txxx üretim numaralarının A20B-2101 sürücü kartlarına karşılık geldiği gibi,A350-2002-TxxxNumaralarA20B-2002A20B-2002 serisi, CNC denetleyici ve makinenin operatöre bakan bileşenleri arasında yer alan bir dizi CNC arayüzü ve I / O kartını kapsar.

A350-2002-T324, bu ailedeki belirli bir kart için üretim etiketidir.

Anahtar Ürün Bilgisi

A20B-2002 Board Ailesi I/O, Backplane ve Operatör Arayüzü

A20B-2002 serisi, FANUC CNC kontrol sistemlerinde çoklu fonksiyonlara sahiptir:

Operatör paneli I/O panelleri:Bu serinin en yaygın olarak tanınan ürünleri, A20B-2002-0520 (MPG arayüzü ile) ve A20B-2002-0521 (MPG olmadan) dahil olmak üzere 48DI / 32DO operatör paneli I / O panelleri içerir.Bu panolar operatörün fiziksel kumandaları arasında yer almaktadır., anahtarlar, gösterge lambaları) ve CNC'nin PMC'si, panel anahtarlarından 48 dijital giriş ve I/O Link seri otobüsü üzerinden panel lambalarına 32 dijital çıkış işliyor.

Arka plan ve raf arayüz tabloları:Bu serideki diğer levhalar, çoklu yuvalı CNC kart montajları için otobüs altyapısı sağlayan CNC kontrol raf montajları için arka plan PCB'ler olarak hizmet verir.Bu kartlar, aynı rafdaki birden fazla modül kartını ortak bir arka plan otobüsü aracılığıyla fiziksel olarak bağlar.

Arayüz Modülleri:Additional A20B-2002 variants provide specialised interface functions — such as MPG connection units and operator panel communication modules — that extend the CNC's connectivity to machine panel devices.

A350-2002-T324 üretim numarası, bu işlevsel aile içindeki belirli bir panoya haritalandır.

Uygulama Senaryoları

Operatör paneli giriş/çıkış hatası:Bir i serisi CNC, rastgele operatör paneli davranışını geliştiriyor. belirli baskı düğmeleri yanıt vermiyor, gösterge lambaları doğru şekilde aydınlatmıyor.Kartın değiştirilmesi, operatör panelini tamamlayan I/O fonksiyonunu geri getirir..

Panel arayüz tablosu kimliği:Bakım sırasında, bir teknisyen, CNC kontrol ünitesi denetimi sırasında A350-2002-T324'ü kurulun etiketinden tanımlar.Bu üretim numarasının bakım belgelerle karşılaştırılması, panelin işlevini ve doğru değişimi doğruluyor..

Sık Sorulan Sorular

S1: I/O bağlantısı A350-2002-T324'ü CNC'ye nasıl bağlar?

The A20B-2002 family boards communicate with the CNC via the FANUC I/O Link — a high-speed serial protocol that connects I/O units and operator panel boards to the CNC's PMC over a single twisted-pair cable (or optical fibre). I / O Link ustası CNC'de; A350-2002-T324 (veya A20B-2002 eşdeğeri) bir köle düğümdür. Her I / O Link tarama döngüsünde tüm 48 giriş durumu ve 32 çıkış komutu iletilir.Bu CNC her anahtar ve lamba bireysel kablolu bağlantılar için ihtiyaç yerini alır.

S2: A350-2002-T324 ile ticari A20B-2002-xxxx numarası arasındaki fark nedir?

A350-2002-T324, PCB üretim numarasıdır. FANUC'un tabloda basılmış iç üretim çizim referansı.A20B-2002-xxxx, satın alma ve bakım kılavuzlarında kullanılan ticari sipariş numarasıdır.Her iki referans da aynı fiziksel PCB'yi tanımlar. Üretim numarası kart etiketinden okunuyor; ticari numarası yedek parça listelerinde ve satın alma belgelerinde bulunur.

S3: CNC'nin PMC programını güncellemeden bir A350-2002 panosu değiştirilebilir mi?

Evet, PMC merdiven programı I/O adresini I/O Link adresine göre belirler.Başarısız bir A350-2002-T324'ü, aynı I/O bağlantı adresinde doğru şekilde yapılandırılmış bir yedek pano ile değiştirmek, PMC'nin I/O iletişimini şeffaf bir şekilde geri yükler.Tıpkı aynı kurul için herhangi bir PMC programı değişikliğine gerek yoktur.

S4: Bir CNC sisteminde kaç adet A350-2002 (A20B-2002) panosu bağlanabilir?

I/O bağlantısı, bir margarit zinciri yapılandırmasında birden fazla köle düğümünü destekler.Düğümlerin maksimum sayısı CNC'nin I/O bağlantı kapasitesine bağlıdır. Her düğüm belirli sayıda I/O bağlantı adresini işgal eder.. Çoğu i serisi CNC sistemi için I/O Link, makinelerin I/O, güç manyetik dolabı,ve diğer çevresel arayüzler.

S5: A350-2002-T324'ü değiştirmek herhangi bir I/O Link adresi yeniden yapılandırmasını gerektirir mi?

Sadece yedek kart, arızalı karttan farklı bir I/O bağlantı düğümü adresine sahip ise.Standart olarak aynı adreste aynı yapılandırmaya sahip bir kartla değiştirmek yeniden yapılandırmayı gerektirmez. PMC, kart güçlendikten sonra iletişimi otomatik olarak yeniden başlatır.Eğer yedek kartın farklı bir adres yapılandırması varsa, CNC'nin I/O Link parametre ayarları eşleşmesi için güncelletilmelidir.Değiştirme takmadan önce makinenin elektrik belgelerinden adres konfigürasyonunu kontrol edin.
