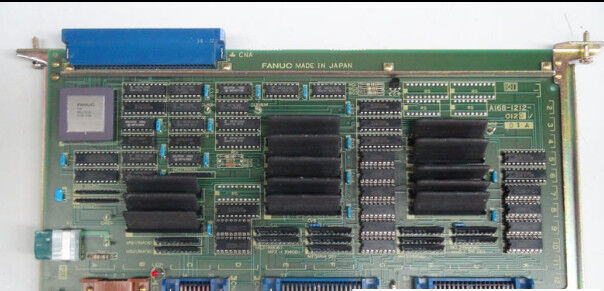

Fanuc A16B-1212-0120 Kontrol tablosu A16B12120120

A16B-1212-0120 | FANUC Robot RG Kontrolü DI/DO I/O PCB — Dijital Giriş/Çıkış Arayüzü Kartı / Yedek Robot Kontrol Cihazı

DI/DO — Robot ile Dünyası Arasındaki Dil

Endüstriyel bir robot tek başına çalışmaz. Çevresindeki makineler, demirbaşlar, konveyörler ve güvenlik sistemleriyle sürekli etkileşim halindedir. Bu etkileşimlerin her birine dijital sinyaller aracılık eder:

Dijital Girişler (DI):Robot kontrolörüne dış dünyadan gelen sinyaller — bir parçanın tutulduğunu doğrulayan uç efektör sensörü, bir paletin hazır olduğunu belirten konveyör konum sensörü, hücrenin boş olduğunu doğrulayan emniyet kapısı anahtarı, yukarı yöndeki bir makineden gelen kilitleme sinyali.

Dijital Çıkışlar (DO):Robotun çevresine gönderdiği sinyaller: tutucu açma/kapama komutu, takım değiştirme talebi, ana PLC'ye döngü tamamlandı sinyali, operatör istasyonundaki gösterge lambası, yeni bir palet talebi.

A16B-1212-0120, ilgili FANUC robot kontrol cihazında bu DI/DO sinyal yollarını sağlayan G/Ç PCB'sidir. Harici saha kablolarını robotun dahili kontrol veriyoluna bağlayarak robot programının yürütme sırasında giriş durumlarını ve komut çıkış durumlarını okumasına olanak tanır.

Önemli Ürün Bilgileri

RG Kontrolü — Robot G/Ç Arayüzü Tanımı

Kart açıklamasındaki "RG Kontrol" tanımı, bunun bir CNC makinesi aracı G/Ç kartı yerine FANUC robotuna özel bir G/Ç kartı olduğunu belirtir. A16B-1212 serisi, FANUC'un ürün yelpazesinde birden fazla kart tipini kapsarken, 0120 kartı özellikle robot PCB ailesinde kategorize edilmiştir; sinyal arayüzü, konnektör pin çıkışı ve elektriksel özellikleri, FANUC robot kontrol cihazı donanımının I/O gereksinimleriyle eşleşir.

Robot G/Ç kartları, sinyal atamaları ve belirli robot kontrol veri yolu arayüzü açısından CNC makine G/Ç kartlarından farklıdır. A16B-1212-0120, robot kontrol cihazının dahili sinyal veri yolu ve FANUC robot kontrol kabinlerinde kullanılan G/Ç iletişim protokolü ile arayüz oluşturacak şekilde tasarlanmıştır.

Uygulama Senaryoları

Robot hücresi G/Ç hatası:Bir FANUC robotu, dijital girişleriyle ilgili aralıklı alarm kodları geliştirir. Saha kablolaması kontrolleri, tüm sensör sinyallerinin terminal bloğu seviyesinde mevcut ve doğru olduğunu doğrular. A16B-1212-0120 G/Ç kartı hata kaynağı olarak tanımlandı. Değiştirme, güvenilir DI/DO sinyal işlemeyi geri kazandırır.

Robot kontrol cihazının önleyici bakımı:FANUC robot kontrol cihazında planlı bakım gerçekleştiren bir tesis, yaşa bağlı G/Ç arızalarını önlemek için kart düzeyinde yenilemenin bir parçası olarak A16B-1212-0120 G/Ç kartını değiştiriyor.

SSS

S1: A16B-1212-0120 kaç tane DI ve DO noktası sağlıyor?

DI/DO nokta sayısı, özel G/Ç kartı tasarımı ve robot kontrol cihazı konfigürasyonu ile tanımlanır. İlgili kontrol cihazı modeli için robot kontrol cihazının donanım bakım kılavuzundan veya yedek parça listesindeki G/Ç kartı spesifikasyonundan puan sayısını doğrulayın. Bu nesildeki FANUC robot I/O kartları, modele bağlı olarak kart başına genellikle 32 ila 96 DI noktası ve 32 ila 64 DO noktası sağlar.

S2: A16B-1212-0120 hangi robot kontrol cihazı modelleriyle uyumludur?

A16B-1212-0120, FANUC Robot PCB olarak kategorize edilir. Belirli kontrol cihazı uyumluluğu - R-J2, R-J3 veya başka bir FANUC robot kontrol cihazı nesli - kartın orijinal olarak hangi kontrol cihazına kurulduğuna bağlıdır. Sipariş vermeden önce bakım belgelerinden hedef robot kontrol cihazı modelini doğrulayın.

S3: A16B-1212-0120'yi değiştirmek robot programının yeniden yüklenmesini gerektirir mi?

G/Ç kartı robot programlarını veya sistem parametrelerini saklamaz. Kartın değiştirilmesi program içeriğini etkilemez. Bununla birlikte, G/Ç kartı aynı zamanda G/Ç atamasını tanımlayan herhangi bir adres yapılandırmasını veya DIP anahtarı ayarlarını da taşıyorsa, yeni kartı takmadan önce arızalı karttaki ayarları doğrulayın. Herhangi bir kontrol cihazı bakımından önce daima tüm robot programlarını ve sistem değişkenlerini yedekleyin.

S4: A16B-1212-0120 için hangi revizyon son ekleri mevcut?

A16B-1212-0120'nin en az /01A ve /02A revizyonuna sahip olduğu bilinmektedir. Daha sonraki revizyonlar genellikle aynı denetleyici donanımıyla geriye dönük olarak uyumludur. Tam revizyon, kurulu kart etiketinde görünüyorsa bunu not edin ve sipariş vermeden önce mevcut yedek revizyonun uyumlu olduğunu onaylayın.

S5: A16B-1212-0120 kullanılırken hangi ESD önlemleri geçerlidir?

Topraklanmış ESD güvenli bir çalışma yüzeyinde topraklanmış antistatik bilek kayışıyla tutun. Anti-statik ambalajında ​​saklayın. Karttaki CMOS ve karışık sinyalli IC'ler elektrostatik boşalmaya karşı hassastır. Robot kontrol ünitesinin gücünü tamamen kapatın ve herhangi bir dahili karta erişmeden önce kontrol ünitesinin kilitleme prosedürünü izleyin.
