Yeni Orijinal FANUC Ana Tahta A20B-8101-0280 Ücretsiz Hızlı Nakliye

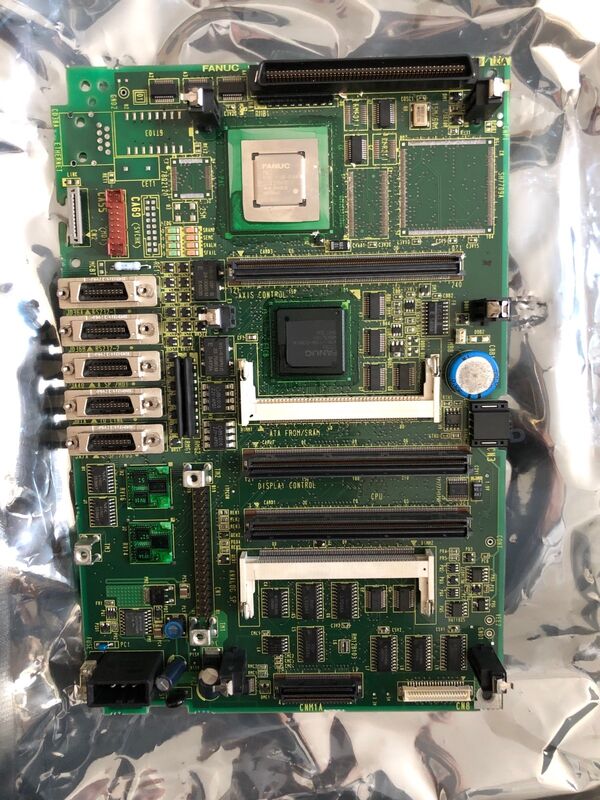

A20B-8101-0280. FANUC Zero i-C (Serisi 0i-C) Ana PCB MMX Pentium / Multi-Axis / PC İşlevleri / Plug-In Modülleri

0i-C Serisi Zero i Platformunun olgunlaştığı yer

FANUC Serisi 0i-C (Zero i Model C), 0i platformunun üçüncü donanım neslidir.

0i-A (ilk nesil):0i donanım mimarisi kuruldu 486DX2 işleme ve temel işleme ve dönüşleme uygulamaları için küçük bir I / O takviyesi ile maliyet optimize edilmiş bir CNC.

0i-B (ikinci nesil):Kurul mimarisi, servo ve spindle parametre yetenekleri ve genişletilmiş iletişim seçenekleri geliştirildi.

0i-C (üçüncü nesil):Bir MMX Pentium işlemcisine yükseltildi. Önceki nesillerin 486DX2 sınıfı donanımından işlem performansında önemli bir adım.0i-C ayrıca standart olarak yerleşik PC işlevini de tanıttı., CNC'nin Ethernet üzerinden iletişim kurmasına ve HMI uygulamalarını doğrudan kontrol ünitesinde desteklemesine izin verir.

A20B-8101-0280 bu 0i-C nesli için ana PCB'dir bütün seçenek modüllerinin CNC kontrol ünitesinde bağlandığı merkezi donanım montajı.

Ana Özellikler

İnşaa edilmiş PC fonksiyonları modern üretim ortamları için bağlantı

0i-C jenerasyonunun yerleşik PC fonksiyonları CNC'ye şunları yapmasını sağlar:

• DNC programı akışı için Ethernet üzerinden bir tesis ağına bağlanın
• MES sistemlerine üretim sayısını ve makine durumunu bildiren veri toplama görevlerini çalıştırmak
• Bağlı bir bilgisayardan uzaktan izleme ve teşhis desteği
• CNC ile ağ depolama arasındaki aktarım programları ve parametreleri

Bu yetenekler, önceki 0i nesillerinde eklenen özelliklerdir; 0i-C'de ana kartın standart mimarisinin bir parçası olarak gelirler.

Uygulama Senaryoları

0i-C CNC ana panosunun arızası:Bir FANUC 0i-C CNC işleme merkezi başlatılamıyor, ana PCB'ye işaret eden sistem alarm kodları gösteriliyor. Bellek modüllerinin ve güç kaynağının sağlam olduğunu doğruladıktan sonra, A20B-8101-0280 değiştirildi.Sistem FROM modüllerinden yeniden yükleniyor ve normal çalışmaya devam ediyor..

Ethernet bağlantısını geri yükle:Bir 0i-C CNC, kart düzeyinde bir arızadan sonra Ethernet bağlantısını kaybeder. A20B-8101-0280'i değiştirmek, diğer tüm CNC yetenekleriyle birlikte yerleşik Ethernet bağlantı noktası işlevini geri kazanır.

Sık Sorulan Sorular

S1: A20B-8101-0280'e hangi takma modülleri bağlanır?

A20B-8101-0280, FROM (Flash ROM ¢ CNC sistem yazılımı), SRAM (batarya destekli parametreler ve program depolama), isteğe bağlı DRAM genişleme modülleri için modül yuvaları sağlar.ve grafik veya iletişim seçeneği kartlarıKurulu modüllerin konfigürasyonu, 0i-C CNC sisteminin özel yeteneklerini belirler.

S2: A20B-8101-0280 hem 0i-MC (makine merkezi) hem de 0i-TC (dönüş merkezi) yapılandırmalarıyla uyumlu mu?

Ana kart donanımı, makine türünden bağımsız olarak 0i-C platformunda yaygındır.T = dönme merkezi) FROM modülü içeriği ile belirlenirAynı A20B-8101-0280 her ikisine de hizmet ederken, CNC tipi yazılım düzeyinde çözülmüştür.

S3: A20B-8101-0280'i değiştirmeden önce hangi verilerin yedeklenmesi gerekir?

Ana kartı çıkarmadan önce yedekleyin: tüm CNC parametreleri, parça programları, araç ofset verileri, iş ofset verileri ve PMC merdiven programı.Ama tam bir yedekleme, bir modülün değiştirme sırasında bir sorun geliştirmesi durumunda bile iyileşmeyi sağlar.. Yedeklemeyi aynı anda hafıza kartı, USB (desteklendiği yerde) ve RS-232C PC yedeklemesinde saklayın.

S4: A20B-8101-0280'in yerleşik PC fonksiyonu, pano değiştirildikten sonra ayrı bir yapılandırma gerektirir mi?

Ethernet ve PC fonksiyon parametreleri (IP adresi, alt ağ maskesi, geçit, DNC sunucu ayarları) CNC'nin parametreler belleğinde (main board) değil.A20B-8101-0280 takviyesi takıldıktan sonra, bu parametreler yedekleme ile geri yüklenir ve Ethernet fonksiyonu normal olarak devam etmelidir.DHCP rezervasyonlarını veya sabit IP atamalarını tesis ağ konfigürasyonunda güncelleyin.

S5: Ana kart donanımı açısından 0i-C, 0i-D nesli ile nasıl karşılaştırılır?

0i-D nesli, güncellenmiş işlemci mimarisi, daha yüksek DRAM kapasitesi ve güncellenmiş bir PC işlev arayüzü ile farklı bir donanım nesli olan A20B-8200-xxxx serisi ana kartları kullanır.A20B-8101-0280 (0i-C) ve A20B-8200-xxxx (0i-D) ana paneller birbirini değiştirebilir değildir.0i-C donanımında inşa edilen sistemler, tüm hizmet ömrü boyunca 0i-C ana kartlarıyla çalışmaya devam ederler.
